Prośba o sprawdzenie schematu - przekaźnik a atmega8

Jesli jesteś początkującym elektronikiem, to tu z pewnością znajdziesz pomoc. Miejsce dobre do dyskusji nad podstawami elektroniki w zakresie teorii i praktyki.
ODPOWIEDZ
bear
-
Posty: 59
Rejestracja: 18 gru 2012, 1:08
Lokalizacja: Lodz

Prośba o sprawdzenie schematu - przekaźnik a atmega8

Post autor: bear » 15 paź 2014, 21:30

Witam,

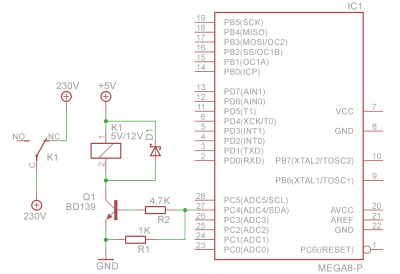

prosił bym o sprawdzenie schematu rozłączania obwodu zasilania przekaźnikiem poprzez atmege8. Wyglądać to ma tak że włączając urządzenie układ zachowuje się normalnie a atmega odlicza czas X ustawiony w kodzie. Po odliczeniu czasu X atmega zmienia stan portu PC4 na wysoki przez co BC139 zaczyna przewodzić i załącza przekaźnik który to rozłącza obwód zasilania urządzenia. Baza BC139 sprzęgnieta z masą aby uniknąć stanów nieustalonych czy wysokich. Ma to być wyłącznik który zapobiegnie pracy urządzenia np przez całą noc podczas naszej nieobecności.
