Stabilizator impulsowy AVT2779

Jesli jesteś początkującym elektronikiem, to tu z pewnością znajdziesz pomoc. Miejsce dobre do dyskusji nad podstawami elektroniki w zakresie teorii i praktyki.
ODPOWIEDZ
Awatar użytkownika
Misiek84LG
Użytkownik
Posty: 109
Rejestracja: 02 lut 2008, 23:22
Lokalizacja: mazowieckie
Kontakt:

Stabilizator impulsowy AVT2779

Post autor: Misiek84LG » 06 lis 2013, 19:27

Witam
Złożyłem stabilizator jak w temacie i wszystko ładnie odpaliło ale jest jeden problem- dość głośno piszczy dławik L1 . Interesują mnie prądy w granicach 3,5 do 7A więc mało jak na tą przetwornicę a już przy tych prądach dość głośno piszczy dławik. Co do wykonania dławika wykorzystałem rdzeń z zasilacza ATX autor projektu zalecał rdzeń o średnicy 30mm, narazie takiego nie zdobyłem i wykorzystałem rdzeń o średnicy 25mm. Dodam jeszcze że pisk tego dławika nie jest jednolity w zależności od wartości prądu występuje modulacja tego pisku. Może ktoś mógłby pomóc w tym temacie

Awatar użytkownika
joon
Użytkownik
Posty: 2078
Rejestracja: 30 cze 2007, 22:56
Lokalizacja: Kraków, Przemyśl, Warszawa
Kontakt:

Post autor: joon » 06 lis 2013, 22:30

Zmiana dławika?

Awatar użytkownika
Misiek84LG
Użytkownik
Posty: 109
Rejestracja: 02 lut 2008, 23:22
Lokalizacja: mazowieckie
Kontakt:

Post autor: Misiek84LG » 07 lis 2013, 18:32

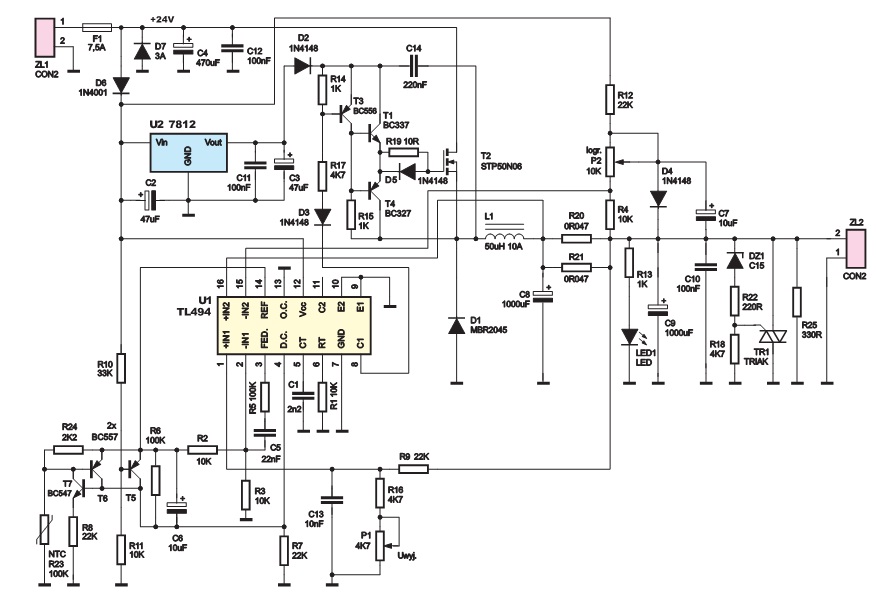

Opis tej przetwornicy jest tutaj

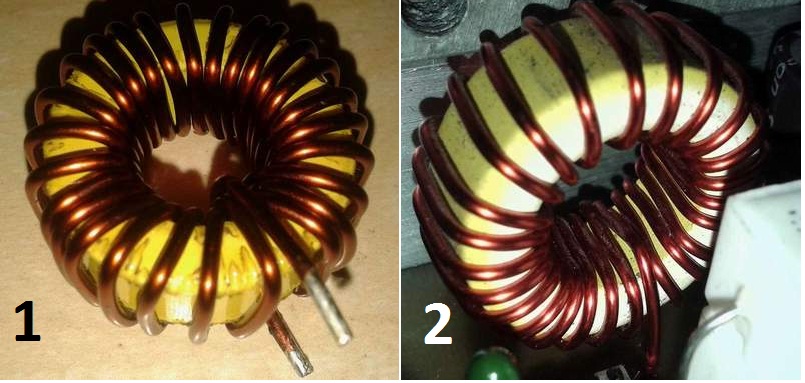

Pierwszy dławik (zdjęcie 1)wykonałem sam nawijając 25 zwojów na rdzeń o średnicy zewnętrznej 25mm drutem o śr. ok.1,2mm i też tak myślałem że to wina dławika. Poszukałem jeszcze i znalazłem jeszcze jeden dławik o tej samej srednicy od zasilacza ATX. Kiedy odwijałem z niego zwoje zauważyłem że ostatnia warstwa dość grubego drutu średnica ok 1mm ma zbliżoną ilość zwoji - 24. Więc tak już zostawiłem ten drugi dławik (zdjęcie 2) ale efekt ten sam- piszczenie i syczenie dławika jest nawet głośne.
Tranzystor jaki zastosowałem to BUZ11A dioda to MBRF20150CT, kondensatory końcowe mają mniejszą pojemność zamiast 1000u mają 680u ale są to nowe kondensatory z zasilacza impulsowego wiec powinny być OK .
Może to wina rezystorów R21 , R20 bo ja zastosowałem dwa po 0,1 i wydaje mi się że są to rezystory drutowe może powinny to być rezystory bezindukcyjne ???
Pomóżcie bo powoli brakuje mi pomysłów!!
Załączniki

coolrob
-
Posty: 1
Rejestracja: 14 lis 2013, 10:33
Lokalizacja: Kraków

Post autor: coolrob » 14 lis 2013, 10:35

Hej,

prawdopodobnie dławik wchodzi w niepożądane oscylacje. Poczytaj tu:

http://www.elektroda.pl/rtvforum/viewto ... highlight=

Jony130
Moderator
Posty: 3157
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Post autor: Jony130 » 14 lis 2013, 14:44

Ale te oscylacja występują zazwyczaj gdy cewka wychodzi z CCM i przechodzi w DCM dla mniejszy prądów obciążenia. Bez oscylogramów ciężko coś doradzić.

Awatar użytkownika
Misiek84LG
Użytkownik
Posty: 109
Rejestracja: 02 lut 2008, 23:22
Lokalizacja: mazowieckie
Kontakt:

Post autor: Misiek84LG » 17 lis 2013, 19:50

Zapoznałem się z linkiem i pobawię się z kondensatorem wpiętym między dren a źródło. Co oznacza że cewka wychodzi z CCM i przechodzi w DCM ???? Dołączam też dźwięk dławika w czasie regulacji prądu w zakresie 3,5A-6A na już trzecim dławiku ale brak poprawy. Dodałem też pojemności na wyjściu C8 to 680u+680u a C9 680u+470u.
Załączniki
Głos-0002.rar
(112.67 KiB) Pobrany 187 razy

Jony130
Moderator
Posty: 3157
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Post autor: Jony130 » 18 lis 2013, 9:55

Trybie CCM - prąd w cewce nie spada do zera.
Tryb DCM - prąd w cewce maleje do zera.
A oscyloskopu nie masz ?

Awatar użytkownika
Misiek84LG
Użytkownik
Posty: 109
Rejestracja: 02 lut 2008, 23:22
Lokalizacja: mazowieckie
Kontakt:

Post autor: Misiek84LG » 18 lis 2013, 14:54

Niestety brak oscyloskopu.

Kombinowałem z kondensatorem wpiętym między dren a źródło ale niestety żadnych większych zmian :cry: Zacząłem od 330p i skończyłem aż na 10n. Ten kit mam złożony w wersji podstawowej:
-nie montowałem R23, R8, R24, T7 i T6 zabezpieczenie termiczne
-brak zabezpieczenia podnapięciowego R11, R10, T5
-nie ma też ogranicznika wypełnienia R6
-brak zabezpieczenia CROWBAR

Inne zmiany:
-zamiast T2 STP50N06 jest BUZ11A
-zamiast D1 MBR2045 jest w tym momencie F20NC15N
-zamiast C14=220n jest 2x100n
-zamiast dławika 25-50uH jest dławik własnej produkcji teraz na rdzeniu o średnicy 27mm

Mam podejrzenie co do zastosowanych rdzeni, są to żółte rdzenie z białym paskiem. Kiedyś chciałem wykonać przetwornice na LM2576 i oczywiście dławik chciałem wykonać na rdzeniach przedstawionych na zdjęciach i efekt był ten sam-syczenie rdzenia.
Przetwornice zasilam z zasilacza liniowego lub impulsowego(24V/5A).
Czy taka przetwornica musi pracować bezgłośnie???Autor tego projektu pisze że przy większych prądach dławik może piszczeć. Ciekawe o jakie prądy tu chodzi moje piszczenie i syczenie występuje w zakresie 3,5-8A zmieniłem zakres zmian napięcia przez zmianę R16 z 4,7k na 3,3k bo interesuje mnie napięcie 16V. Zakres prądu też zmieniony(zmniejszony) przez zmianę R4 z 10K na 4,7k.
Wczoraj padły mi w ręce tranzystory z UPSa 75339P czyli HUF75339P chyba powinny być ok 75A, 55V, 0,012Ohm N-Chanel UltraFET . Zastanawia mnie co oznacza UltraFET????

Awatar użytkownika
Misiek84LG
Użytkownik
Posty: 109
Rejestracja: 02 lut 2008, 23:22
Lokalizacja: mazowieckie
Kontakt:

Post autor: Misiek84LG » 24 gru 2013, 13:50

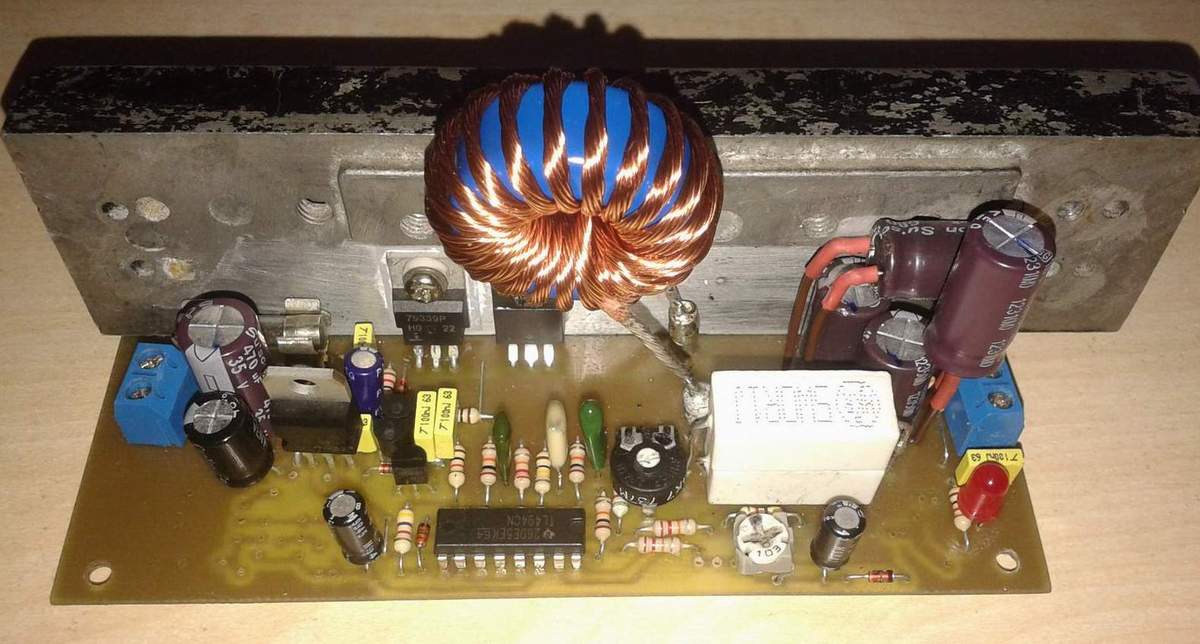

Może ktoś z was kiedyś złożył ten stabilizator , mógłby zamieścić zdjęcia swojego stabilizatora.
Załączniki
