Programowana dioda Zenera

Misiek84LG · Post autor: **Misiek84LG** » 02 sie 2013, 22:28

Witam
Chciałbym zbudować taką programowaną diodę zenera

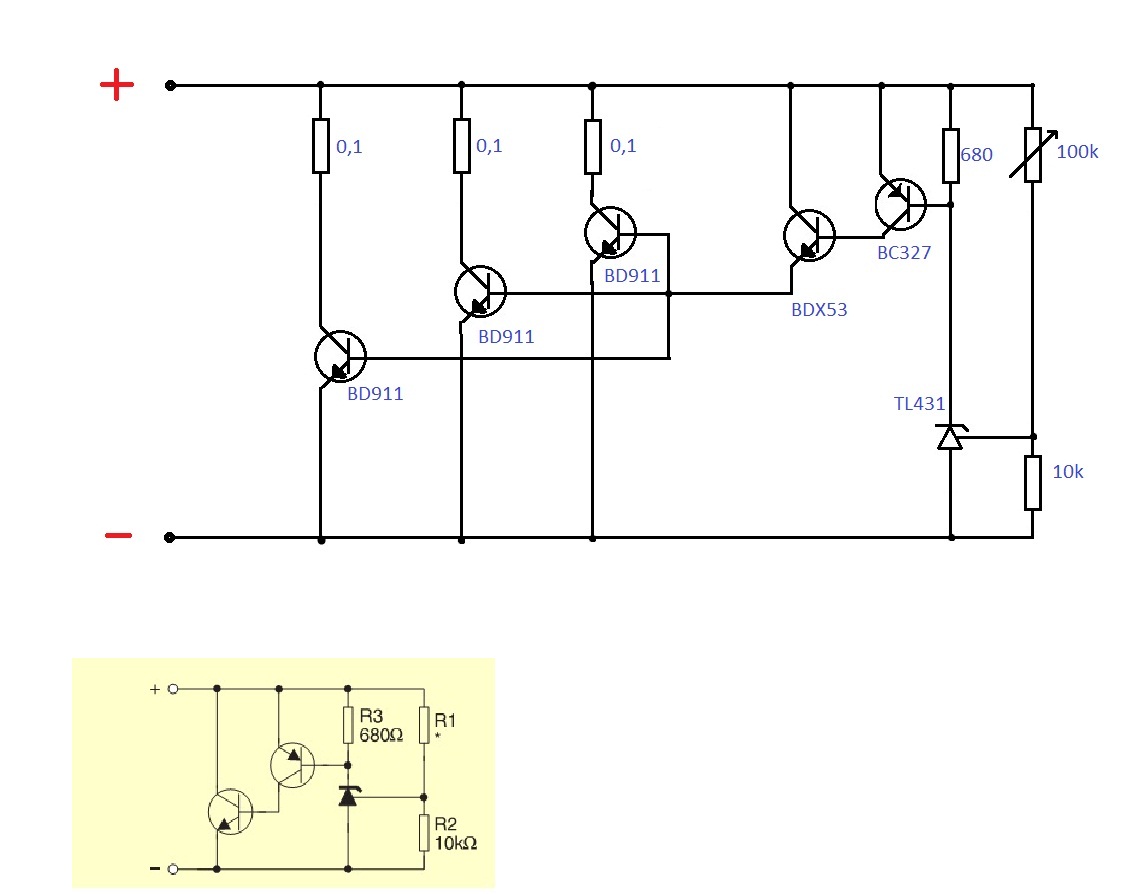

Głównym założeniem jest to aby dioda mogła pochłonąć dużo mocy nawet 200W. Górny schemat troszkę zmieniony, niekoniecznie dobry bo nie jestem z wykształcenia elektronikiem, a ten na dole na żółtym tle pochodzi z linku wyżej. I teraz pytanie, czy mój schemat jest OK ???

michalstec1 · Post autor: **michalstec1** » 03 sie 2013, 11:05

Rezystory 0,1 powinny być w emiterze, nie w kolektorze. Wtedy będzie działało ujemne sprzężenie zwrotne wyrównujące prądy. Warto policzyć wartość tych rezystorów aby napięcie na nich wynosiło ok. 0,2V

Misiek84LG · Post autor: **Misiek84LG** » 03 sie 2013, 18:27

Faktycznie rezystory wyrównujące powinny być na emiterze. Załączam poprawiony schemat. Czy teraz będzie dobrze??

Post autor: **Jony130** » 04 sie 2013, 7:22

Na jakie napięcie ma być ta "dioda Zenera" bo moc już znamy.

Misiek84LG · Post autor: **Misiek84LG** » 04 sie 2013, 8:58

Regulacja w zakresie 2,5-36V tak jak w AVT2103 , chodzi mi tylko oto aby mogła pochłaniać więcej mocy. Ja tylko dodałem te trzy końcowe tranzystory. Więc stąd moja ogromna prośba żeby sprawdzić moje wypociny.

Post autor: **Jony130** » 04 sie 2013, 11:54

Ale i tak mimo dodania tych trzech tranzystorów nie uda cie się rozproszyć 200W bez spalenia tranzystorów.

michalstec1 · Post autor: **michalstec1** » 04 sie 2013, 12:36

I = P / U = 200 W / 2,5 V = 80 A. Więc przy najniższym napięciu potrzebne jest 6 tranzystorów BD911 (15 - amperowych) lub mocniejsze tranzystory. Rezystory w emiterach są za duże bo 15 A * 0.2 Ohm = 3 V i napięcie diody zenera nie spadnie poniżej tej wartości przy pełnej mocy.

Post autor: **Jony130** » 04 sie 2013, 12:42

A w ogóle po co ci ta dioda Zenera?

Misiek84LG · Post autor: **Misiek84LG** » 04 sie 2013, 20:37

Chcę jej używać jako sztucznego obciążenia. Jeżeli dioda będzie pracować przy najniższym napięciu 2,5V to jeżeli sprawdzany prostownik lub zasilacz wydali 10A to i tak już pewnie będzie dla nich maks, a na diodzie będę miał 25W. Na pewno inaczej będzie przy 30V gdzie prąd rzędu 5A daje nam już 150W mocy traconej. Wiem że do obciążania są inne układy, ale bardzo jestem ciekaw czy mój schemat jest właściwy ???

elbober · Post autor: **elbober** » 05 sie 2013, 9:37

Tylko rozważ, że zasilacz nawet przy 2,5V może (a raczej ma) na wyjściu kondensatory elektrolityczne. Im większy prąd wyjściowy, tym większe (kiedyś była zasada 1000u/1A). Co się stanie z Twoją "zenerką" gdy podłączysz i rozładuje takie 10mF ? Tu się kłaniają krótkie czasy i ^i/^t. Prąd chwilowy może znacznie przekroczyć wartości maksymalne niepowtarzalne dla tranzystorów (nie mają identycznych parametrów i jeden przepuści kilkadziesiąt mA więcej inny padnie).
Ale, zastanawiając się nad całością (biorąc pod uwagę z góry pewne ograniczenia) ma to sens.
Swego czasu, do sprawdzania zasilaczy, używałem żarówki halogenowe, woltomierz i amperomierz.

Misiek84LG · Post autor: **Misiek84LG** » 06 sie 2013, 16:45

Czy dobrze połączyłem trzy tranzystory mocy z resztą układu ??
