LM 2907 w praktyce .... czy ktos coś wie o nim ????
LM 2907 w praktyce .... czy ktos coś wie o nim ????
Witam wszystkich serdecznie
moje pytanie brzmi czy stosował ktoś kiedyś w praktyce układ LM2907 (przetwornik F/U ) ,problem mam taki ,że pdfy do niego są po angielsku ? co mnie dokładniej interesuje?.. dokładnie jak się ustawia w nim zakres częstotliwości z jaką ma pracować ? czy istnieje jakiś wzór , gdy np. chciałbym aby napięcie zmieniało się (na wyjściu ) w zakresie 0 do 11 V częstotliwość od 1 do 100Hz
, dziękuje za zainteresowanie i pozdrawiam wszystkich forumowiczów
pozdrawiam
pozdrawiam
Hej
No patrzyłem w datasheet i jest wzór VOUT = fIN × VCC × R1 × C1
C1 ma być większe od 500pF. R1 tez nie może być zbyt duże. Determinuje maksymalne napięcie na wyjściu według wzoru I3xR1. I3 według tabeli wynosi od 140-240uA(zawsze przyjmujemy najgorszy przypadek)Rezystancja wyjściowa nóżki numer 3 jest typowo większa od 10Mohm a więc napewno takich wartości R1 przyjmować nie może.
Jest też stwierdzenie"The output current at pin 3 is internally
fixed and therefore VO/R1 must be less than or equal to this value"
Czyli Prąd wyjściowy na nóżce numer 3 jest ustalany wewnętrznie wiec stosunek VO/R1 musi być mniejszy lub równy tej wartości. (Wartośc to 140-240uA) Jeśli VO to napięcie wyjściowe przetwornika to( tak mi sie wydaje, aczkolwiek pewny nie jestem, jeśli się mylę może ktoś mnie poprawi) to masz już podane gotowe równania
Pozdrawiam
Piotrek
No patrzyłem w datasheet i jest wzór VOUT = fIN × VCC × R1 × C1
C1 ma być większe od 500pF. R1 tez nie może być zbyt duże. Determinuje maksymalne napięcie na wyjściu według wzoru I3xR1. I3 według tabeli wynosi od 140-240uA(zawsze przyjmujemy najgorszy przypadek)Rezystancja wyjściowa nóżki numer 3 jest typowo większa od 10Mohm a więc napewno takich wartości R1 przyjmować nie może.
Jest też stwierdzenie"The output current at pin 3 is internally
fixed and therefore VO/R1 must be less than or equal to this value"
Czyli Prąd wyjściowy na nóżce numer 3 jest ustalany wewnętrznie wiec stosunek VO/R1 musi być mniejszy lub równy tej wartości. (Wartośc to 140-240uA) Jeśli VO to napięcie wyjściowe przetwornika to( tak mi sie wydaje, aczkolwiek pewny nie jestem, jeśli się mylę może ktoś mnie poprawi) to masz już podane gotowe równania
Pozdrawiam
Piotrek
Tylko mój entuzjazm był przed wczesny

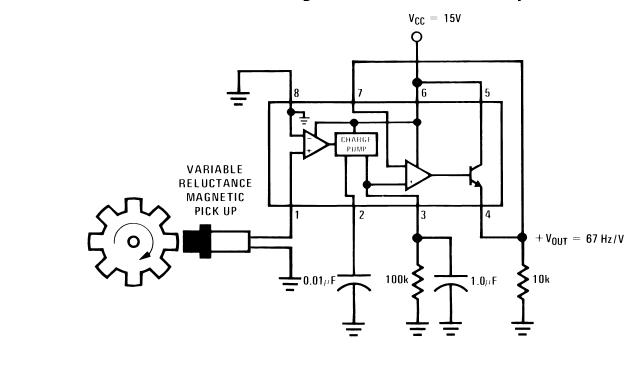

nie dla tego ze ,źle mi wytłumaczyłeś tylko dlatego ,że po wnikliwej analizie równań mam problem tego typu (nie wiem czy korzystaliśmy obaj z tego samego przykładu),iż w nocie katalogowej jest kilka aplikacji z tym układem ... mi chodzi konkretnie o funkcje tachometryczna wedle rysunku podanego niżej ... który opornik to R1 a który kondensator to C1 ????? bo wiem ze VCC TO U MNIE 12 VOLT a częstotliwość wejściowa zmienia się w zakresie 1 Hz do 100Hz
dziękuje i pozdrawiam
dziękuje i pozdrawiam
- Załączniki
-
- PRZYKŁAD 4.JPG (19.11 KiB) Przejrzano 3379 razy
