Witam. projektuję sobie układ do naszego pisemka i natrafiłem na problem którego nie potrafię rozwiązać. Generalnie układ ma być 4 kanałowym zdalnym sterowaniem z możliwością wyboru trybu pracy chwilowy/zatrzask. Jednak zaraz po włączeniu oraz gdy układ nie odbiera transmisji przez kilka minut pojawia się problem. Polega to na tym ze działa tylko kanał 4, inne kanały na razie nie działają. Dioda transmisji zawsze świeci zaraz po naciśnięciu wiec to nie to. Dopiero po kilkukrotnym zadziałaniu przekaźnika czwartego zaczynają działać inne przyciski. i to powili na początku trzeba przytrzymać około sekundę żeby przełączył, po kilku razach reaguje już od razu. Dotyczy to tylko kanałów 1 - 3 czwarty działa zawsze. Czy ktoś wie jaka może być przyczyna takiego zachowania się układu?
Ps mając na myśli kanał 1 rozumiemy przycisk S1 oraz przekaźnik P3, kanał 2 przycisk S2 , przekaźnik P4 i tak dalej.
ps2 w załącznikach pliki kicada - schematy i płytki, oraz screeny schematu odbiornika oraz nadajnika
Problem z układem zdalnego sterowania.
Problem z układem zdalnego sterowania.
- Załączniki
-
- zdalne sterowanie1.rar
- (64.19 KiB) Pobrany 261 razy
-
- Zdalne sterowanie 2.rar
- (131.99 KiB) Pobrany 243 razy
-
- Zdalne sterowanie 3.rar
- (160.7 KiB) Pobrany 248 razy
Ostatnio zmieniony 19 kwie 2012, 15:13 przez Spanner, łącznie zmieniany 1 raz.
Zacznij od tego samego, od czego zacznie kolega danloop: https://forum.elportal.pl/viewtopic.php?p=79171#79171
Czyżby?Spanner pisze:No niestety nic konkretnego nie napisałeś.
A może klikniesz link i przeczytasz co pod nim się kryje?Spanner pisze:Jeśli chcesz mi pomó to napisz jakich wymogów nie spełnia. Niestety nadal nie wiem co jest przyczyna.
Ja za Ciebie czytać nie będę. Ale oczywiście zamiast wziąć się do nabywania wskazanej wiedzy, możesz dalej tracić czas ... Twój wybór.
Witaj. W swoich wiadomościach często odsyłasz do not katalogowych. Niestety oprócz podstawowych informacji takich jak maksymalne napięci prądy itp bardo niewiele z nich rozumiem Mogę cię zapewnić że projektując ten układ korzystałem z wielu polskich źródeł. Głównym była EdW numer 11/2007 gdzie te moduły były opisane. Właśnie z tamtąd podprowadziłem schemat i go rozbudowałem. Może przesadziłem ze nic konkretnego nie napisałeś, ale gdybyś napisał np "Masz błąd w przerzutniku T" to już bym wiedział gdzie szukać błędu. Jak wspomniałem układ zachowuje się dziwnie, według schematu który opisałem. Na prawdę proszę o pomoc!
Aha jeszcze jeno, znalazłem mały błąd na schemacie - brak połączenia zasilania i wejść JK przerzutników do plusa. Załączam poprawiony schemat odbiornika. (błąd ren został usunięty podczas projektowania płytki więc DRC w kicadzie może się pluć)
Aha jeszcze jeno, znalazłem mały błąd na schemacie - brak połączenia zasilania i wejść JK przerzutników do plusa. Załączam poprawiony schemat odbiornika. (błąd ren został usunięty podczas projektowania płytki więc DRC w kicadzie może się pluć)
- Załączniki
-
- odbiornik.rar
- (160.7 KiB) Pobrany 250 razy
Czy oprócz datasheet nie podałem Ci innych źródeł, w dodatku w języku polskim przystępnie dogłębnie wytłumaczone?Spanner pisze:Witaj. W swoich wiadomościach często odsyłasz do not katalogowych.
A ja naprawdę chcę Ci pomóc, ale Ty nie czytasz tego co Ci podałem w linku.Spanner pisze:Na prawdę proszę o pomoc!

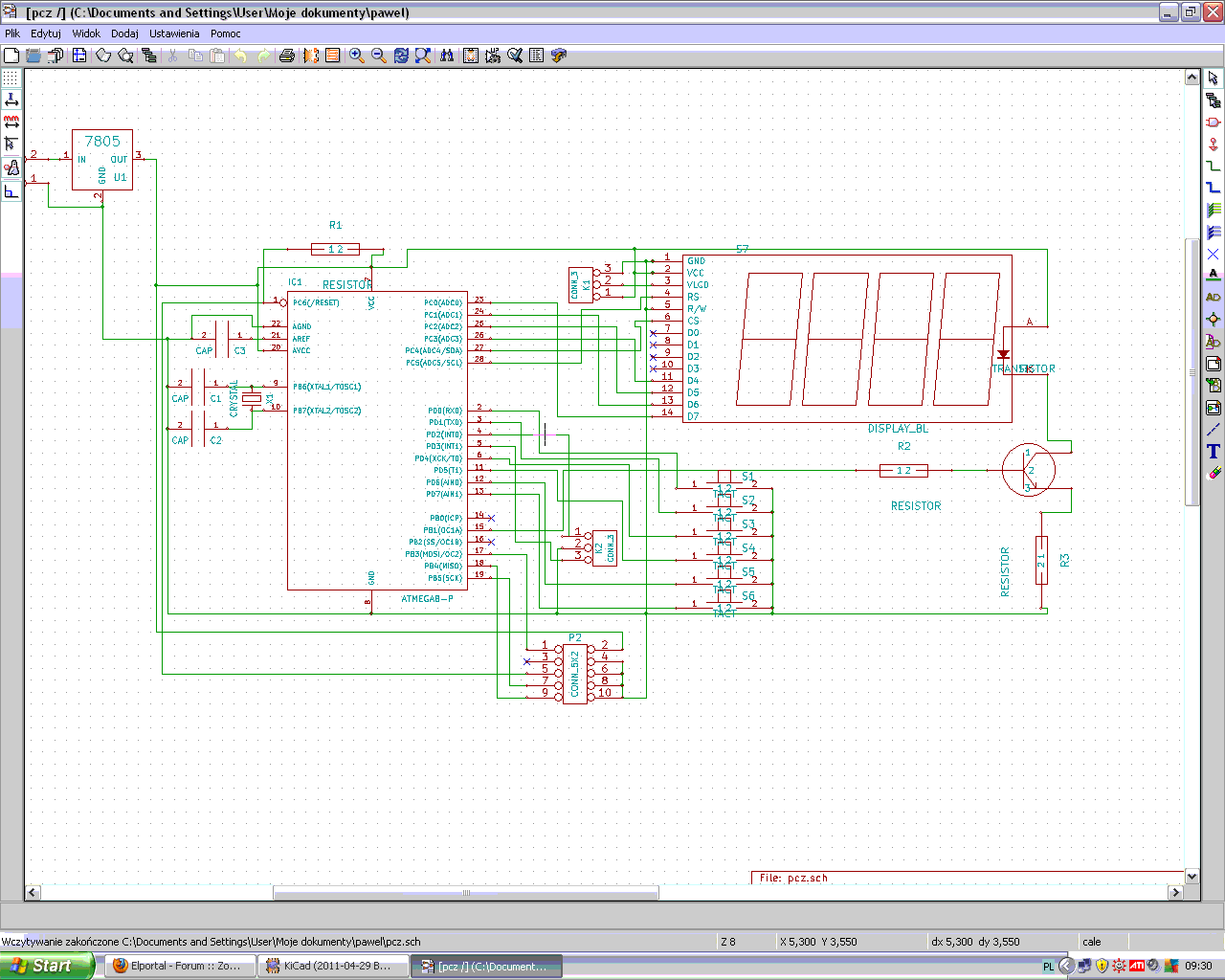

Podpowiadam więc dokładniej, Twój schemat:
Przeczytaj wskazane artykuły (oba ale w szczególności ten drugi), porównaj swój schemat do opisanych tam wymagań, popraw go i wrzuć ponownie do sprawdzenia. W artykułach są także uwagi dot. PCB (rozmieszczenia elementów na płytce). Ale najpierw zacznij od poprawienia schematu.
Od tego zawsze trzeba zaczynać, bo to są takie podstawy jak prawidłowe ciśnienie w oponach czy poziom oleju w silniku samochodu.
Witam bardzo przepraszam ze napisałem ze nic nie napisałeś konkretnego, mam nadzieję że gdy zobaczysz poprawne pliki zamiast tych co wysłałem to zrozumiesz.. Po prostu straszna pomyłka z tego wynikła, i gdybyś nie dał zdjęcia w poście ty bym się dalej nie zorientował...
Czytając mój post i porównując go do schematu mogłeś uznać mnie za jakiegoś... idiotę
Czytając mój post i porównując go do schematu mogłeś uznać mnie za jakiegoś... idiotę
Każdy jest dobry w swojej dziedzinie.. cóż czekam dalej może ktoś inny będzie mógł pomóc
Ps. Twoja strona jest bardzo dobra i bardzo dużo mi pomaga przy problemach z programowaniem szczególnie artykuł o minimalnym podłączaniu mikrokontrolera okazał się pomocny.
Można prosić a linka? Nie widzę w spisie treści.
Ps. Twoja strona jest bardzo dobra i bardzo dużo mi pomaga przy problemach z programowaniem szczególnie artykuł o minimalnym podłączaniu mikrokontrolera okazał się pomocny.
W artykułach są także uwagi dot. PCB (rozmieszczenia elementów na płytce)
Można prosić a linka? Nie widzę w spisie treści.
-
keruseykaryu
Dwa pytania. Dlaczego podłączyłeś wejścia S i R przerzutników do 5V na stałe? Przecież przerzutniki nie mają wtedy prawa działać. Zobacz sobie tablice prawdy.
I czemu VSS przerzutników podłączyłeś do 5V, zaś VDD jak i emitery PNP nie mają nigdzie połączenia do jakiegokolwiek zasilania? No ja się nie dziwie, że to wtedy głupieje.
Na schemacie brakuje po rezystorze od emitera do bazy przy PNPkach.
I czemu VSS przerzutników podłączyłeś do 5V, zaś VDD jak i emitery PNP nie mają nigdzie połączenia do jakiegokolwiek zasilania? No ja się nie dziwie, że to wtedy głupieje.
Na schemacie brakuje po rezystorze od emitera do bazy przy PNPkach.
-
keruseykaryu
Witam
wcześniej w którymś poście wrzuciłem poprawiony schemat bo zapomniałem tam dać jednego połączenia. Zrobiłem je źle
. Wrzucam jeszcze raz plik kicada. Rezystory podciągające PNP do plusa akurat nie są tu potrzebne - na wyjściu występuje pewny stan logiczny wysoki albo niski. Jeśli chodzi o VDD przerzutników to też wynikło z tamtej pomyłki. Kicad ma to do siebie że te schematy same w sobie są okropne, więc zwykle nie robię nic by je upiększyć tylko by wszystko poprawnie połączyć. Schematy potem przerysowuje w Corelu za pomocą pięknych bibliotek EdW
Teraz schemat jest już poprawny, i można szukać prawdziwej przyczyny nie działania układu.
Aha jakby co to nie mam oscyloskopu, więc będę musiał się obyć bez niego.
Pozdrawiam
spanner
wcześniej w którymś poście wrzuciłem poprawiony schemat bo zapomniałem tam dać jednego połączenia. Zrobiłem je źle
. Wrzucam jeszcze raz plik kicada. Rezystory podciągające PNP do plusa akurat nie są tu potrzebne - na wyjściu występuje pewny stan logiczny wysoki albo niski. Jeśli chodzi o VDD przerzutników to też wynikło z tamtej pomyłki. Kicad ma to do siebie że te schematy same w sobie są okropne, więc zwykle nie robię nic by je upiększyć tylko by wszystko poprawnie połączyć. Schematy potem przerysowuje w Corelu za pomocą pięknych bibliotek EdW Teraz schemat jest już poprawny, i można szukać prawdziwej przyczyny nie działania układu.Aha jakby co to nie mam oscyloskopu, więc będę musiał się obyć bez niego.
Pozdrawiam
spanner
- Załączniki
-
- zdalne sterowanie1.rar
- (64.18 KiB) Pobrany 249 razy
-
keruseykaryu
Mylisz się i to bardzo. Rysuje schematy w Kicad już parę lat i da się wszystko tak ułożyć co by było normalnie. Nawet na standardowych bibliotekach.Spanner pisze:Kicad ma to do siebie że te schematy same w sobie są okropne, więc zwykle nie robię nic by je upiększyć
Co z tego jak rysowany "na kolanie". No sorry, ale jak to widzę to mi się nie chce.Spanner pisze:Teraz schemat jest już poprawny
No nie byłbym taki pewny.Spanner pisze:Rezystory podciągające PNP do plusa akurat nie są tu potrzebne - na wyjściu występuje pewny stan logiczny wysoki albo niski.
