Regulator Obrotów Silnika 230V

[malina555]

Witam. Zbudowałem sobie regulator silnika 230V przedstawiony przez kolegę Mirley'a tutaj:

http://mirley.firlej.org/regulator_obro ... 30v?page=1

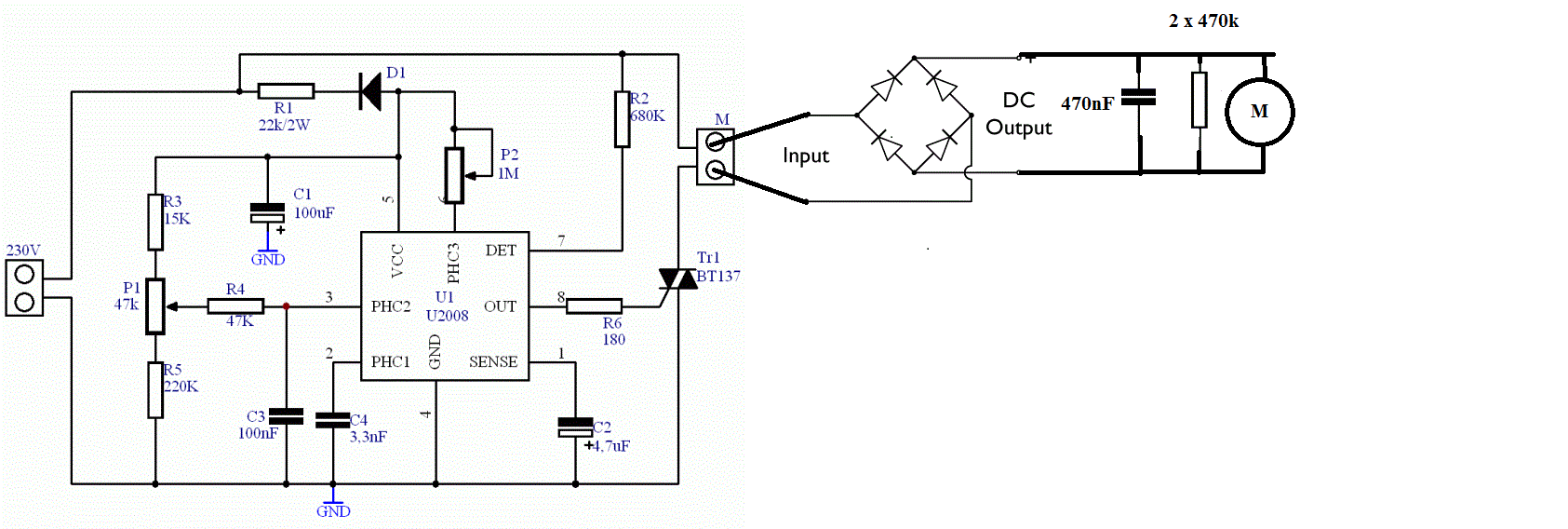

Oto schemat;


Chciałbym sterować nim obrotami silnika z blendera. W oryginale silnik ten jest podłączony do sieci 230V przez kondensator 470nF/280V (równolegle do niego 2 rezystory 470k) oraz mostek prostowniczy(SW1) lub diodę prostowniczą(SW2).

Więc na wyjściu z triaka dołożyłem ten kondensator rezystory oraz mostek i włącznik. Układ soft startu działa poprawnie, natomiast problem w tym że nie mam możliwości regulacji mocy(obrotów). Napięcie po mostku wynosi ok 180V niezależnie od położenia potencjometru.

Próbowałem podłączyć żarówkę(230V, 15W) na wyjście efekt taki sam. Napięcie po mostku ok 90V. Żarówka świeci z jednakową jasnością cały czas.

Co może być nie tak w tym układzie????? Z góry dziękuje za pomoc.


PS. W załączniku zaprojektowana przeze mnie płytka w programie Eagle.

[malina555]

Wylutowałem C7 i rezystory 470k(równolegle do niego) bez efektu.

Zmierzyłem napięcie na bramce triaka cały czas bez względu na regulację wynosi 400mV.

[leech10]

Hej

A to jest silnik prądu stałego czy zmiennego, piszesz że jest mostek prostowniczy. jak pradu stałego to może sterowanie tyrystorem zastosujesz. Ja bawiłem się U2008 i żarówkę mi ściemniał ale nie dawałem mostrka prostowniczego bo po co.


Pozdrawiam
Piotrek

[malina555]

w tym blenderze ten silnik był zasilany przez mostek. To jest silnik szczotkowy.

Wykryłem błąd na płytce...nóżka masy nie była podłączona...teraz regulacja na żarówce działa...problem w tym że gdy podłączyłem silnik to nic się nie stało...sprawdziłem i spaliło triaka:/ Układ bez C7 i rezystorów 470k.

[leech10]

Hej

Ten kondensator jak mi się wydaje to ogranicza prąd, a rezystory go rozładowują po odłączeniu. Daj go tak jak był na poczatku

pozdrawiam
Piotrek

[malina555]

...efekt podobny...silnik działał przez 3 sekundy...i triak przebity...

Widać że to prawdopodobnie wina obciążenia indukcyjnego :/. W jaki sposób mozna wyeliminować ten efekt :/????

[leech10]

Hej

Wiesz co na schematach widac że silnik jest bezpśrednio sterowanym tym triakiem. Przejrzałem schematy, nie wiem. Zestawie układ w domu i podepne jakś silnik, zobacze co się dzieje. W silnikach pradu stałego i przekaźnikach montuje się diody zabezpieczające ale tu ich na schmacie nie widziałem( nie wiem jak to się ma przy prądzie zmiennym, poprostu podazałbym ściśle za schematem) i szczerze nie bawiłem się jeszcze tym nigdy

Pozdrawiam
Piotrek

[malina555]

...na schemacie tego niema...Dokłądnie moja wersja obecna wygląda tak:



Może trzeba jakiś gasik zastosować albo warystor? mam taki na 275V???

[malina555]

Zastosowałem gasik 100nF i 100R oraz ten warystor i puki co działa...nic z tych rzeczy się nie grzeje

[leech10]

Hej

Masz silnik prądu stałego. Sterowanie triakiem to bezporednio do silnika AC bym dawał. Tutaj to ja bym dał sterowanie tyrystorowe, jest nieco schematów.

Pozdrawiam
Piotrek

[joon]

A triak to nie podwójny tyrystor? :p

[malina555]

witam ponownie...i niestety powrót do tematu...dzisiaj niestety układ padł ni z gruchy ni z pietruchy...błysnęło tylko przy układzie u2008b i padł bo sprawdziłem go w innym regulatorze i nie działa...triak jest dobry bo sprawdziłem. Ale wkładając nową kostkę u2008b nadal niema regulacji :/ silnik rownież jest w porządku bo również go sprawdziłem.

[leech10]

Hej

Zastosuj sterowanie prądem stałym. Coś się tak na ten U2008B uparł. Przecież to jak byk jest silnik pradu stałego.


pozdrawiam
Piotrek

[malina555]

może by kolega powiedział coś więcej na ten temat, jakiś konkretny schemat ???

Poniżej załączam schemat jak to było do tej pory:

[timo66]

Istnieje tabliczka znamionowa tego silnika?
Czy ten 'wynalazek' jaki zrobiłeś kiedykolwiek działał z tym silnikiem??
Dlaczego nie zastosujesz zwykłej regulacji PWM jeśli jest to silnik na napięcie stałe?
