Miernictwo Decybele milivolty itp pytanie

Pikczu · Post autor: **Pikczu** » 30 lis 2011, 14:11

Chciałem skalibrować wskazania odbiornika radiowego ale napotkałem na problem a mianowicie instrukcja serwisowa mówi ustaw poziom sygnału na 32mV (-17dBm)
I teraz ustawiam na generatorze f -14.150Mhz i w opcjach amplituda -17dBm ale ni jak się to ma do poziomu sygnału 32mV oscyloskop pokazuje Vpp=176mV
Aż wstydzę się pytać

co robię źle druga sprawa nie wiem czy to 32mV
to peak to peak.
Kolejne wskazówka jest to ze manual mówi że "output level of a standard signal generator (SSG) is indicated as SSG's open circuit" co znowu nie pozwala ustawić mi wartości w decybelach bo decybele są dostępne tylko dla wyjścia z 50Ω

Post autor: **Jony130** » 30 lis 2011, 18:23

Hm dBm to "decybele od mocy" gdzie 0dBm = 1mW

Twoje -17dBm odpowiada mocy

10^(-17/10) = 10^-1.7 = 19.95m

P = 1mW * 19.95m ≈ 20µW

I teraz moc 20µW uzyskamy na oporniku 50Ω gdy napięcie wyniesie
U = √( U • P) = 31.62mV ≈ 32mV i oczywiście jest to wartość skuteczna zwana też RMS.

Pikczu · Post autor: **Pikczu** » 01 gru 2011, 11:44

Super Jony130, na Ciebie zawsze można Liczyć.
Bardzo Ci dziękuje.
Z wyliczeń się zgadza ale praktyczna strona coś mi nie wychodzi.

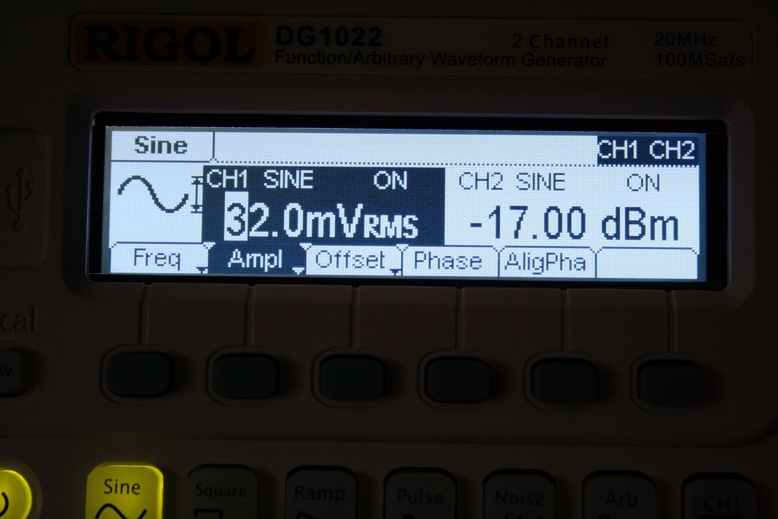

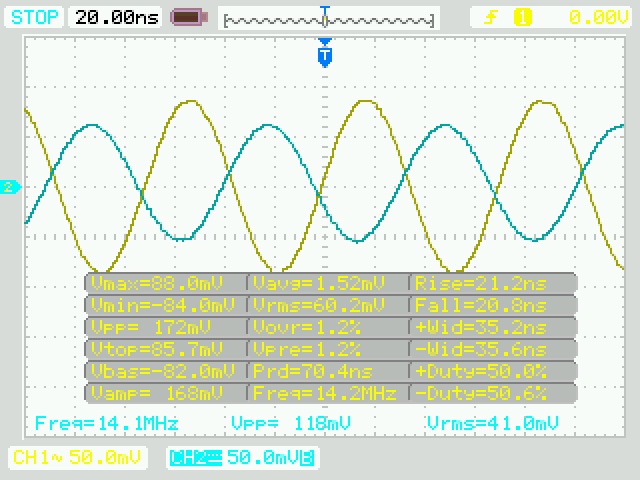

zrobiłem doświadczenie ustawiłem na generatorze w kanale 1 32mVrms a w kanale drugim -17dBm i przebiegi są inne dla obciążenia 50Ω

Post autor: **Jony130** » 01 gru 2011, 16:18

Rzeczywiście ciekawa sprawa. Może generator wytwarza te -17dBm myśląc, że obciążeniem jest inna rezystancja niż 50R.

Pikczu · Post autor: **Pikczu** » 01 gru 2011, 17:07

No właśnie nie mam pojęcia bo ustawiłem rezystancje obciążenia na 50ohm dla obu wyjść.
I teraz nie wiem jakich wartości użyć czy tych -17dBm czy 32mV rsm do kalibracji.

Post autor: **Jony130** » 01 gru 2011, 17:48

Ja bym użył 32mV bo wejście tego odbiornika radiowego ma 50R.

A w dokumentacji do generatora nie ma nic na ten temat?

Pikczu · Post autor: **Pikczu** » 01 gru 2011, 19:15

Niby jest ale nie wnosi nic pożytecznego mówi tylko że jeśli rezystancja aktualna nie będzie taka sama jak ustawiona w parametrach amplituda i offset nie będą poprawne.
Zrobiłem test z 50 ohm obciążeniem fizycznie podpiętym do wyjść i to samo całkowicie inne wartości
Coś mi się wydaje że mój generator potrzebuje kalibracji

Post autor: **Jony130** » 02 gru 2011, 15:49

Pikczu pisze:Coś mi się wydaje że mój generator potrzebuje kalibracji

Albo oscyloskop, bo nawet 32mV się nie zgadza ze wskazaniami oscyloskopu.
