Jak zrobic układ który skróci impuls o dł 4-24H do kilku sek

Spanner · Post autor: **Spanner** » 10 gru 2010, 15:22

Witam potrzebny mi jest układ który skróci impuls o dł. trwania 4-24H do około 3 sekund. Chodzi o to że 4541 wytwarza przeb1eg prostokątny o bardzo małej czestotliwości. Gdy pojawi sie impuls układ musi dać stan wysoki tylko na 2-3 sekundy po powiedzmy 12
godzinach 4541 wyłącza stan wysoki. Po kolejnych 12 godzinach włącza stan wysoki i wtedy też ma się pojawić impuls. itd.
Jaki układ zastosować

Luminofor · Post autor: **Luminofor** » 10 gru 2010, 17:43

Potrzebujesz powielacza częstotliwości.

kayron · Post autor: **kayron** » 10 gru 2010, 17:59

A na co mu powielacz częstotliwości ? Jemu chodzi o czasy a nie częstotliwości. Zwyczajny podwójny multiwibrator mono stabilny 4528 wyzwalany zboczem.
Jeden będzie reagował na zbocze opadające, drugi na narastające. Jedna przyjemna w stosowaniu kostka i problem rozwiązany.
Ostatecznie można też to zrobić na bramkach, ale lepszy w przypadku czasów 3 -4 sek jest 4528.

Luminofor · Post autor: **Luminofor** » 10 gru 2010, 18:02

Zwiększy częstotliwość to spadną czasy, proste.

kayron · Post autor: **kayron** » 10 gru 2010, 18:05

Bzdura w ogóle nie rozumiesz zadanego przez niego pytania. On chce wytwarzać 3 sek impulsy po każdej zmianie stanu na wyjściu 4541.
PLL w ogóle nie służy do tego celu.

Luminofor · Post autor: **Luminofor** » 10 gru 2010, 18:06

A od kiedy to PLL powiela częstotliwość?

kayron · Post autor: **kayron** » 10 gru 2010, 18:17

No koment, sorry ale nie mam czasu się wdawać w jałową i w dodatku nie związaną z tematem dyskusję. Tak PLL nie musi powielać, może też dzielić w pewnych warunkach, ale mi bardziej chodziło że nie zrozumiałeś pytania autora wątku.

c4r0 · Post autor: **c4r0** » 10 gru 2010, 18:35

Tym razem musze stanac po stronie Luminofora.
1. Nie jest tu potrzebne powielanie czestotliwosci.
2. Nie zlyszalem zeby PLL powielalo lub dzielilo czestotliwosc, przynajmniej standardowe "scalakowe" PLL a nie petla synchronizacji fazowej w ogolnym znaczeniu.
3. Zgadzam sie, ze wystarczy zwykly generator monostabilny.

Luminofor · Post autor: **Luminofor** » 10 gru 2010, 18:37

PLL ma za zadanie wyczyścić przebieg z nierównych przejść przez zero - np. w demodulacji DSB-SC gdy chcemy odzyskać falę nośną przebiegu w odbiorniku.

Co do zastosowania układu monostabilnego to zwracam honor

kayron · Post autor: **kayron** » 10 gru 2010, 18:45

c4r0 fajnie to ujołeś.

Tym razem musze stanac po stronie Luminofora.
1. Nie jest tu potrzebne powielanie czestotliwosci.

Mój pierwszy post.

A na co mu powielacz częstotliwości ?

W 2 punkcie zwracam honor, akurat tak do PLL nie podchodziłem nigdy, dla mnie zawsze to był układ do powielania. Ale bardzo mało mam z nim stycznosci wiec..

3. Zgadzam sie, ze wystarczy zwykly generator monostabilny.

Też w sumie post nr 1.

Spanner · Post autor: **Spanner** » 10 gru 2010, 20:02

Układ ma się zachowywać jak uniwibrator, tylko jak sprawdzałem w tym celu 4541 to on musi przedłużać impuls a nie da rady go skrócić.
To co w końcu będzie dal mnie najlepsze? Może jakiś schemacik?

c4r0 · Post autor: **c4r0** » 10 gru 2010, 21:33

kayron pisze: c4r0 fajnie to ujołeś.
Tym razem musze stanac po stronie Luminofora.
1. Nie jest tu potrzebne powielanie czestotliwosci.
Mój pierwszy post.

Hmm, sorry. Cos mi sie pomieszaly posty

Spanner · Post autor: **Spanner** » 11 gru 2010, 10:44

Nie mam 4528. Jak to zrobić na bramkach, ma dostęp do NAND NAND ze szmitem, NOR i inwerterów.

gomarko · Post autor: **gomarko** » 11 gru 2010, 12:31

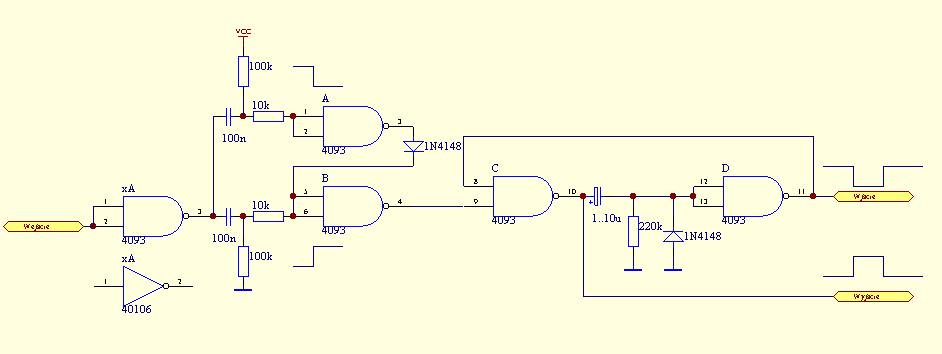

Nie testowane, ale powinno spełnić postawione zadanie
Dwie bramki po prawej można zastąpić np. układem 555
