Schemat miernika, rzuci ktos okiem?

[Amugilap]

Ups faktycznie pomylilem sie w schemacie, dzieki za wychwycenie tego i brawo za spostrzegawczość...znowu bym sie glowil przy uruchamianiu

[rezasurmar]

Wszystko też zależy od użytego źródła napięciowego, jeżeli stosujesz zwykłe LM431, lub inne pokrewne o dokładności 1%, to użycie dokładniejszego miernika i tak nie miało by sensu. Większość tanich źródeł ma spory rozrzut w funkcji temperatury i czasu, więc i tak nie uzyskasz dokładniejszych długoterminowych pomiarów niż 1-2%.
Jeżeli byś chciał dokładniej, zainteresuj się źródłami MAX6126, lub pochodnymi.
Ogólnie błędy pomiarowe wynikają też z innych rzeczy, jak rezystancja wewnętrzna miernika, rezystancja źródła, dokładność pomiarowa na danym zakresie miernika, oraz błędy samego przetwornika w mierniku, co jest oznaczane jako dodatkowe cyfry, czyli np. miernik jest klasy dokładności 0.5%+20cyfr. Dokładniej jest to opisane w ELEKTRONIKA PRAKTYCZNA 12/2008.
Zresztą sam ICL7106-7, nie są jakimiś demonami dokładności pomiaru. To już lepiej się sprawuje ICL7135.

[Amugilap]

Hej!
Skleciłem w koncu rzeczony miernik ale nie chce mi sie on poprawnie uruchomic, wszystkie podzespoły sprawdziłem budując go najpierw na płytce stykowej. Teraz wyswietlacz miga cyklicznie w ten sposob, wyświetla sie 00.1 mimo ze na złaczach pomiarowych nic nie jest podłaczone:
View My Video
Po zwarciu pinu testowego z + wyświetla sie 888 czyli tak jak by podłaczenie było ok, przetwornica też ok daje -5 V

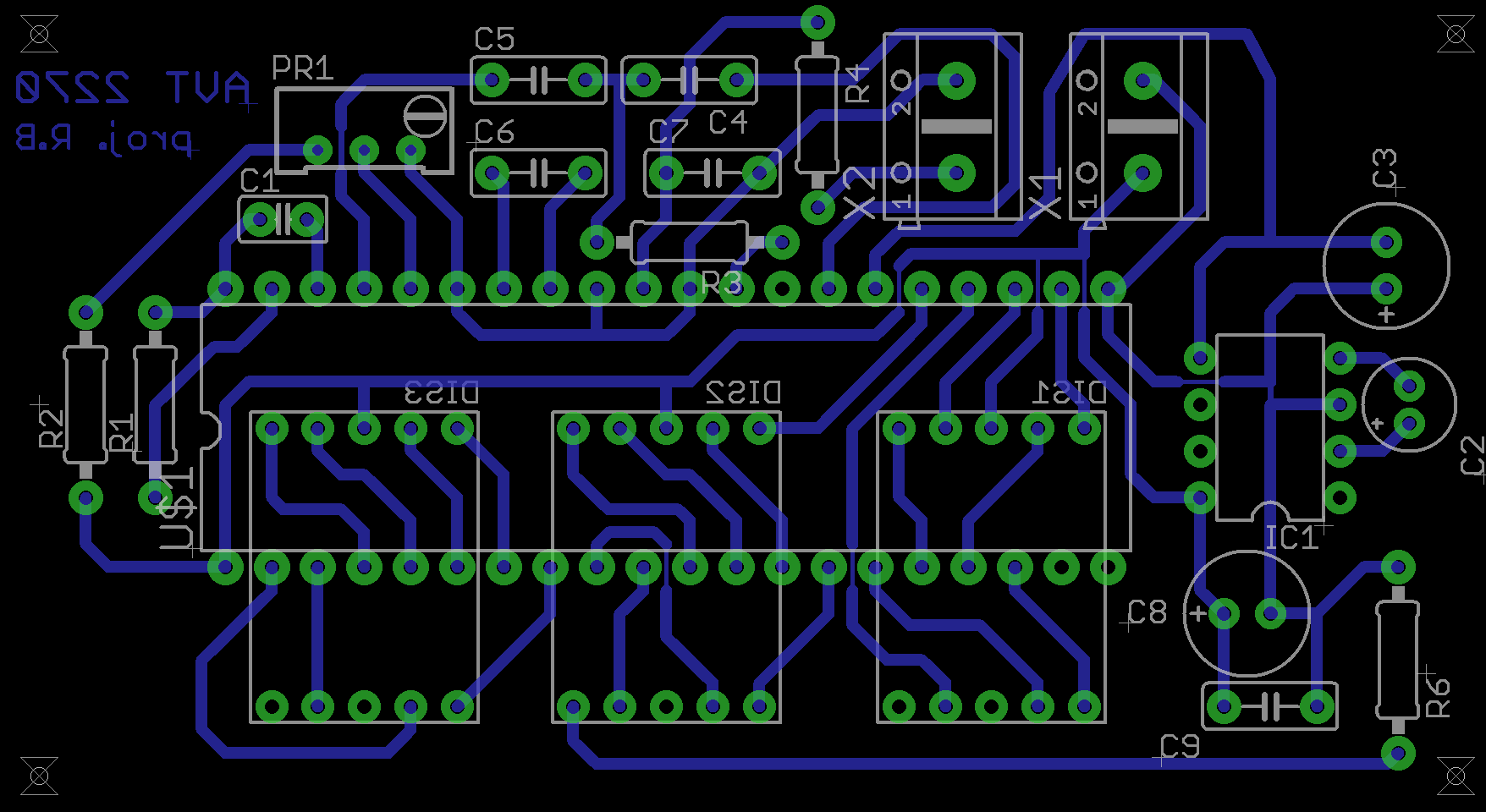

Układ płytki znacznie zmodyfikowałem, ciągle opierajac sie na tym samym schemacie.
Teraz wygląda to tak jak w załaczniku. Czytam o budowie i działaniu icl 7106 i próbuję dociec co może być nie tak, moze ktoś z Was naprowadzi mnie na własciwą ściezke gdzie szukać błędu...

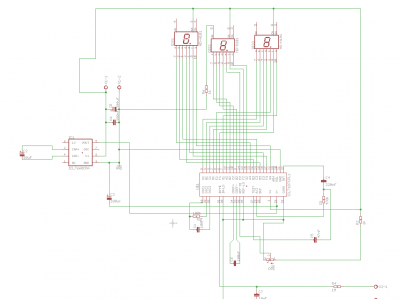

Okej, tworzac nową płykę skorzystałem z niepoprawionego schematu, tego z zauważonym przez Toma555 błedem, czyli niepoprawnie połaczone piny 27,28,29 i test 38. Jak sie nie ma w głowie to sie ma w lutownicy biore sie za rozlutowywanie układu...
