Jeśli układ ma być względnie prosty, a nie musi bazować na prostej technologii, to możesz kodować np.
10 impulsów PWM dla pierwszego kanału, dłuższa przerwa, 10 impulsów drugiego kanału, dłuższy impuls
albo 10 impulsów jednego, 10 drugiego, kilka(naście) impulsów wyższej częstotliwości
albo jak w aparaturze modelarskiej proporcjonalnej czyli dłuższy impuls początkowy, przerwa o długości proporcjonalnej do napięcia, krótki impuls (znak - następny kanał) i znowu przerwa proporcjonalna.
W każdym wypadku zalecane było by użycie procka kodującego (sterującego przetwornik ADC lub PWM na bramkach) i dekodującego.
Posiadam słuchawki bezprzewodowe IR. Możesz się na nich wzorować, może kiedyś zrobię fotografie elektroniki.
Nadajnik jest tam zbudowany na 2x HFE4046BP (chyba VCO na częstotliwościach ponadakustycznych) i KA22242 (przedwzmacniacz dla nich). Zasilanie to 12V, a źródło światła to 8 LEDów IR połączonych szeregowo i sterowanych poprzez jeden tranzystor mocy.
Odbiornik to 2x TDB1080T (jakiś tam dekoder FM o Fmax < 1Mhz + wzmacniacz) i 2 zestawy (2x tranzystor C1815o + obwód LC).
Na wszystkich płytkach jest mnóstwo drobnicy (R i C).
Odbiornik wytrzymuje promieniowanie świetlówki tradycyjnej (rura, dławik, starter) lecz nie radzi sobie z pewną świetlówką kompaktową (nic nie słychać). Przy bezpośrednim oświetleniu światłem słonecznym zaczyna lekko szumieć, a nieznośnie pierdzi przy odebraniu sygnału pilota od TV.
Słuchawki czekają na lepsze czasy, ponieważ dostałem je sprawne elektrycznie, lecz mechanicznie w rozsypce.
Jak rozdzielic dwa sygnały prostokątne?

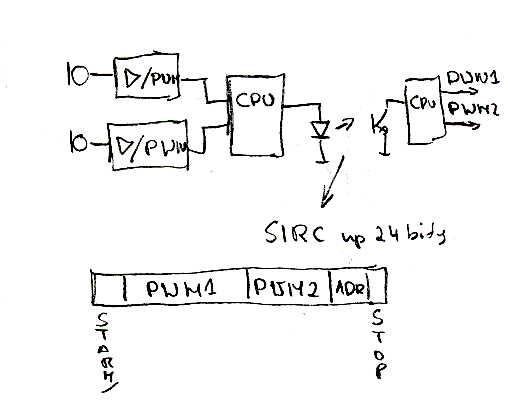

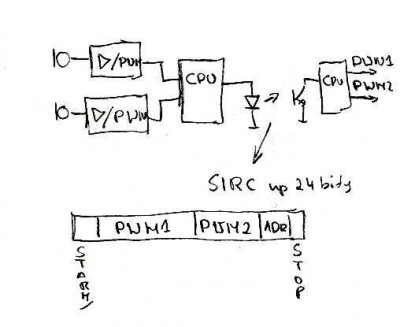

M@CIEJ prostrzego i bardziej niezawodnego niż to chyba nie wymislisz. Procesor w nadajniku mierzy czasy (współczynniki) wypełnienia przebiegu z kanału lewego i prawego, koduje za pomocą np. zmodyfikowanego do długości 24 lub 32 bitów SIRC (trochu lepszy od RC5), i wysyła IR. W odbiorniku masz TSOPa, i procesor który dekoduje ci dane i wytwarza przebiegi PWM.
