Jak RC wpływa na opóznienie sygnału?

Post autor: **Jony130** » 08 lut 2009, 18:37

Dziwna coś ta twoja symulacja,

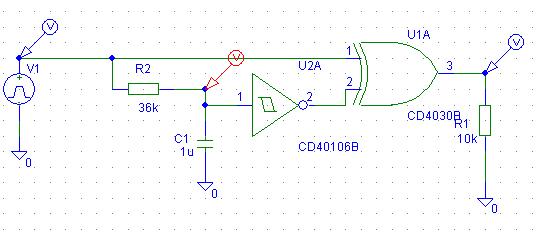

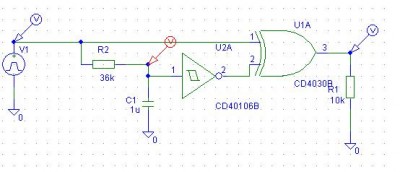

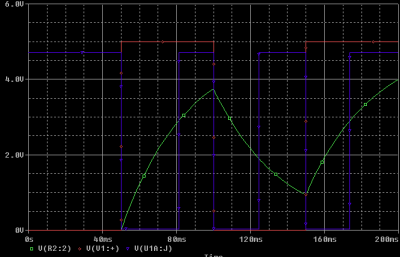

W mojej wszystko jest oki, i nawet uwzględnia to ze układ 4030 nie ma Schmitta i wariuje i trzeba wstawić Schmitta by działa poprawnie. Co niezbyt dobrze świadczyć o multisimie

Kuna · Post autor: **Kuna** » 08 lut 2009, 19:10

W czym przeprowadzasz symulacje?

Mam pytania:
1. Jaką funkcję pełni opornik R1 podłączony do masy? Spotkałem się z takim rozwiązaniem przy bramkach diodowych(tyle że tam był 1k) i nie zabardzo wiem czemu to służy.
2. Co to jest ten NOT z "rombem" w środku?

Post autor: **Jony130** » 08 lut 2009, 19:28

Program to Orcad Pspice 9.2

AD1
R1 to obciążenie bramki

AD2
Jest to bramka NOT z wejściem Schmitta.
I właśnie dzięki temu wejściu Schmitta, bramka może pracować z sygnałem o wolno narastającym zboczu.
Wejście Schmitta charakteryzuje się histerezą czyli wyższe napięcie "załącza" bramkę a niższe "wyłącza".
Np. Nota katalogowa podaje ze dla brami 40106 mamy:
Vt+ 3.6V- czyli napięcie musi wzrosnąć do 3.6V by bramka uznał to za stan wysoki i "ustawiła" stan niski na wyjściu.
Vt- 1.4V. - Napięcie wejściowe musi spaść poniżej 1.4V by układ uznał to za stan niski i "ustawił" stan wysoki na wyjściu
I histereza inwertera wynosi 2.2V
http://warmcat.com/parallel/drawing-clock-noise.gif
http://warmcat.com/parallel/schmitt.gif
http://en.wikipedia.org/wiki/Schmitt_trigger
