Prosze o pomoc

Post autor: **Wojtek** » 30 maja 2006, 13:06

tasza pisze:elektronWielki
ty to masz szczęście że ja już nie moderuje...serio...
za taki strzał miałbyś ban gratis

Ostrzeżenie ma, post skasowany

Aga · Post autor: **Aga** » 30 maja 2006, 13:12

Wielkie dzięki Tasza, ratujesz mi życie

tasza · Post autor: **tasza** » 30 maja 2006, 13:12

dzięki Wojtek....

proszę, zerknij na te moje wywody....
no kurcze z symulacją Graetz-a problem mam...

Aga pisze:ratujesz mi życie

niech się jeszcze nasi spicowcy wypowiedzą....
Aga - treść zadania 1 - to dokładnie to co napisałaś????
jakoś tak..dziwnie, żadnych konkretnych punktów zaczepienia

Post autor: **Wojtek** » 30 maja 2006, 15:25

tasza pisze:proszę, zerknij na te moje wywody....

dopiero wieczorem bardziej późnym

[ Dodano: 2006-05-30, 20:29 ]

tasza pisze:i dlaczego spice mi pokazuje co inne? wybacz - nie wiem...

zaraz poczytam wątek od poczatku, nie mogę odczytać schematów z załącznika bo takiego programu nie mam zinstalowanego. Nie wiem co masz w spice ale może tam jest założona jakaś rezystancja wewnętrzna trafa? Pomanipuluj tym parametrem to zobaczysz ze sie to wszystko zmieni. Uwzglednij napiecie tetnień jezeli masz załozone 2V to zmierzone napiecie przez miernik na kondensatorze bedzie wypadało w srodku tego napiecia tetnień. Nie zapominaj o diodach - zupełnie inny spadek napiecia jest przy nieobciążonym zasilaczu a co innego gdy obciążysz go wtedy w piku (podcza doładowywania kondensatora) przez diody moze popłynąć prąd kilka razy większy niż prad obciażenia co w efekcie daje o wiekszy spadek napiecia. Jeśli bez obciążenia uskrobiesz ledwie 1V to pod obciażeniem bedzie to ze dwa razy wiecej. Z tresci zadania zrozumiałem ze 24V ma być pod 80%obciążeniem. Troche brakuje tutaj konkretnej wartości maksymalnego pradu obciążenia. Może zasymuluj to zakładajac rezystancje trafa pierwotnego uzwojenia i wtórnego równe zero. Pod Circuitmakerem mogę to bez problemu robić i pięknie widć jak napięcie na wyjściu siada.

Post autor: **Jony130** » 31 maja 2006, 0:32

A co niby spice źle pokazuje bo ja jakoś nic nie widzę

Aga · Post autor: **Aga** » 31 maja 2006, 9:08

dla nie mających pspice a mogących coś od siebie dorzucić w załączniku załączyłam schemat Taszy. Proszę o komentarze

Post autor: **Wojtek** » 31 maja 2006, 19:26

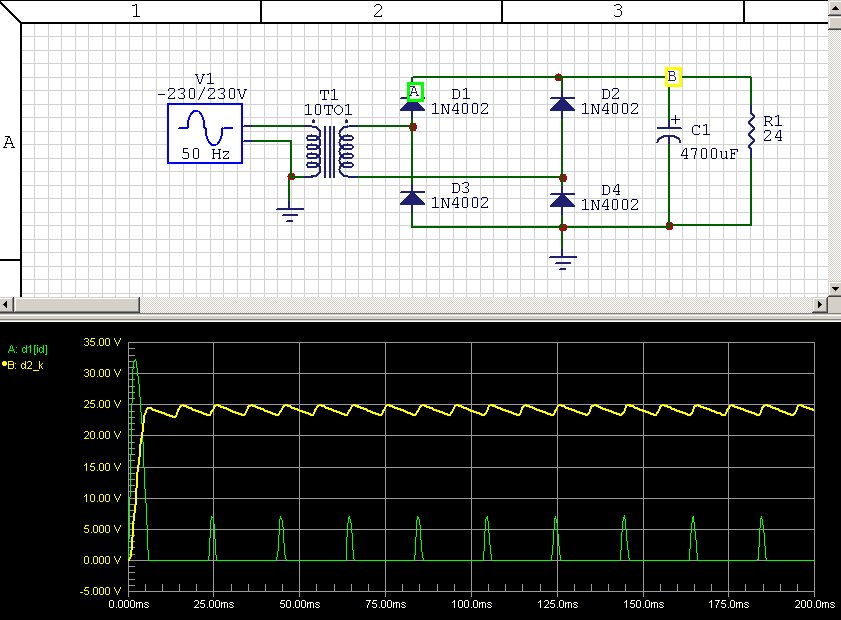

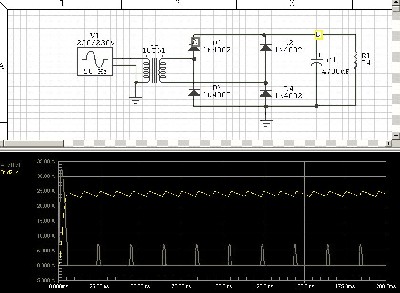

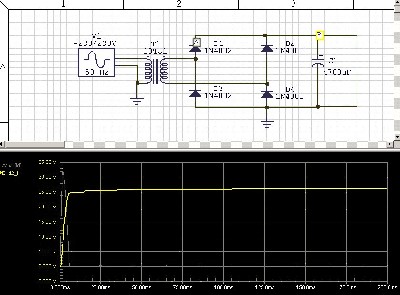

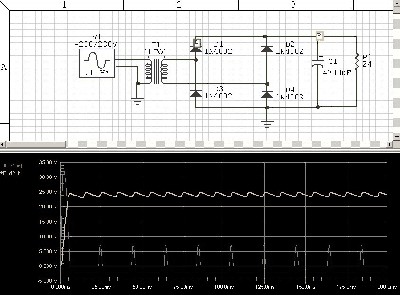

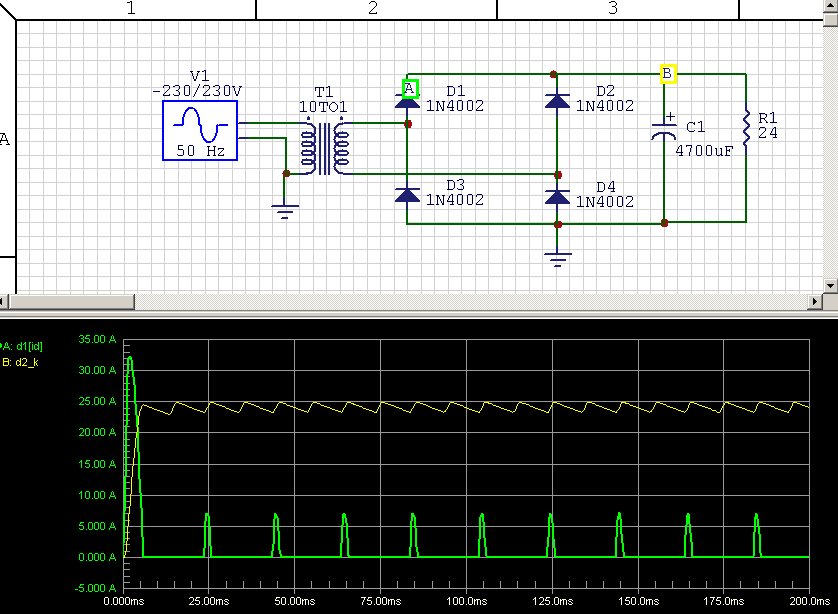

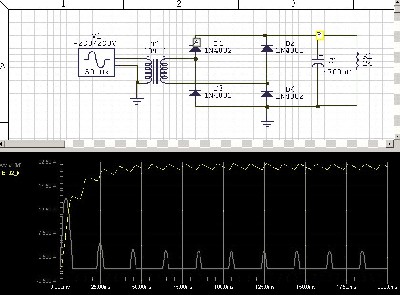

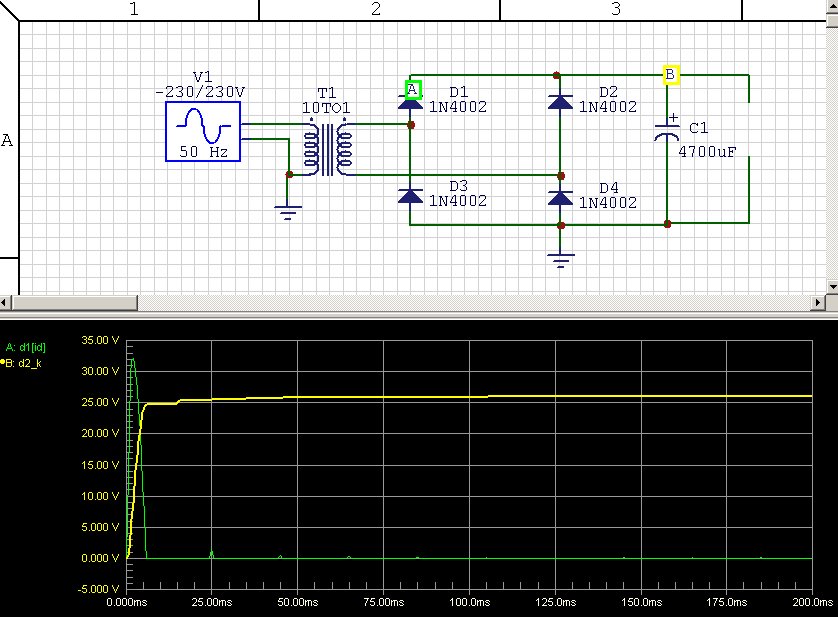

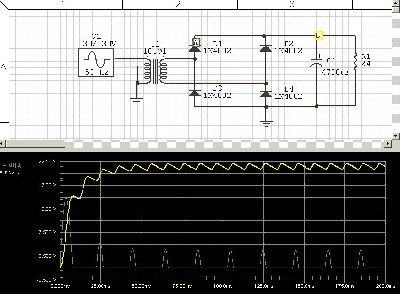

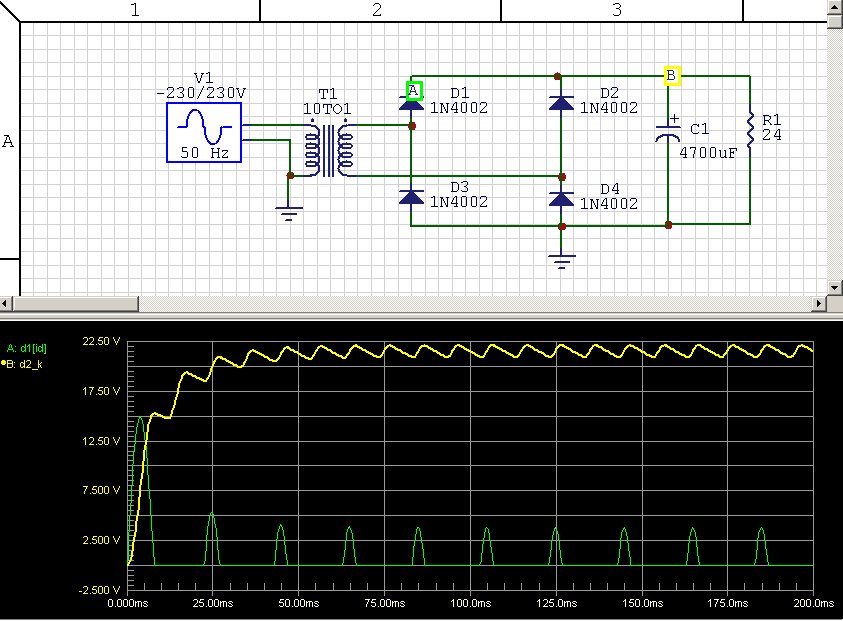

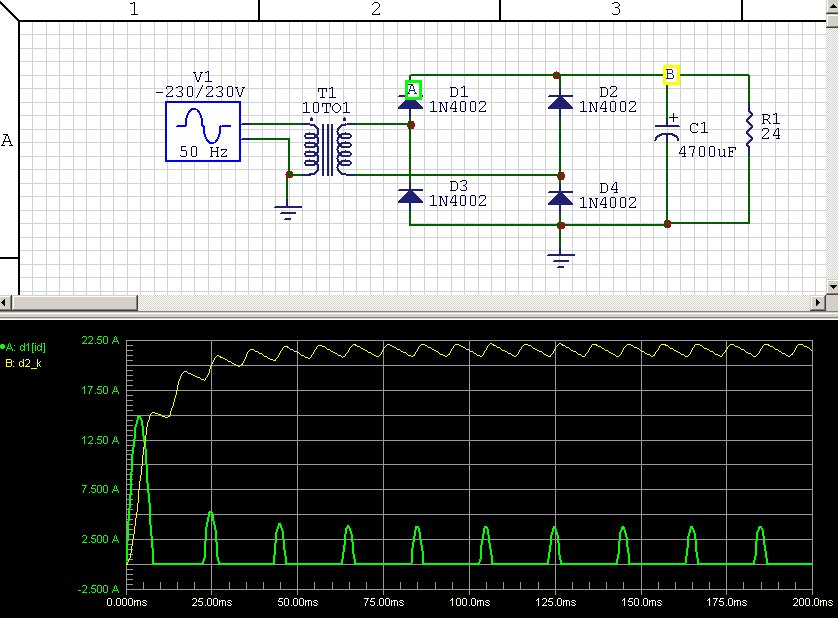

Załaczam rysunki z symulacji jaka zrobiłem pod CM dla rys.1 i rys2 rezystancja uzwojenia wtórnego jest 0,1Ω a dla rys3 i rys4 1Ω. Przekładnia trafa 0,12
W obrazki należy kliknąć wtedy będą czytelne

K3nNy · Post autor: **K3nNy** » 14 sie 2006, 20:32

w czym robiles ta emulacje? mozesz rozwinac ta nazwe CM ?

Post autor: **Wojtek** » 14 sie 2006, 21:05

CM to CircuitMaker 2000
