Post autor: Amugilap » 27 lip 2011, 19:01

Montuje ten sam uklad LTspice, tylko gdzie jest lm317?

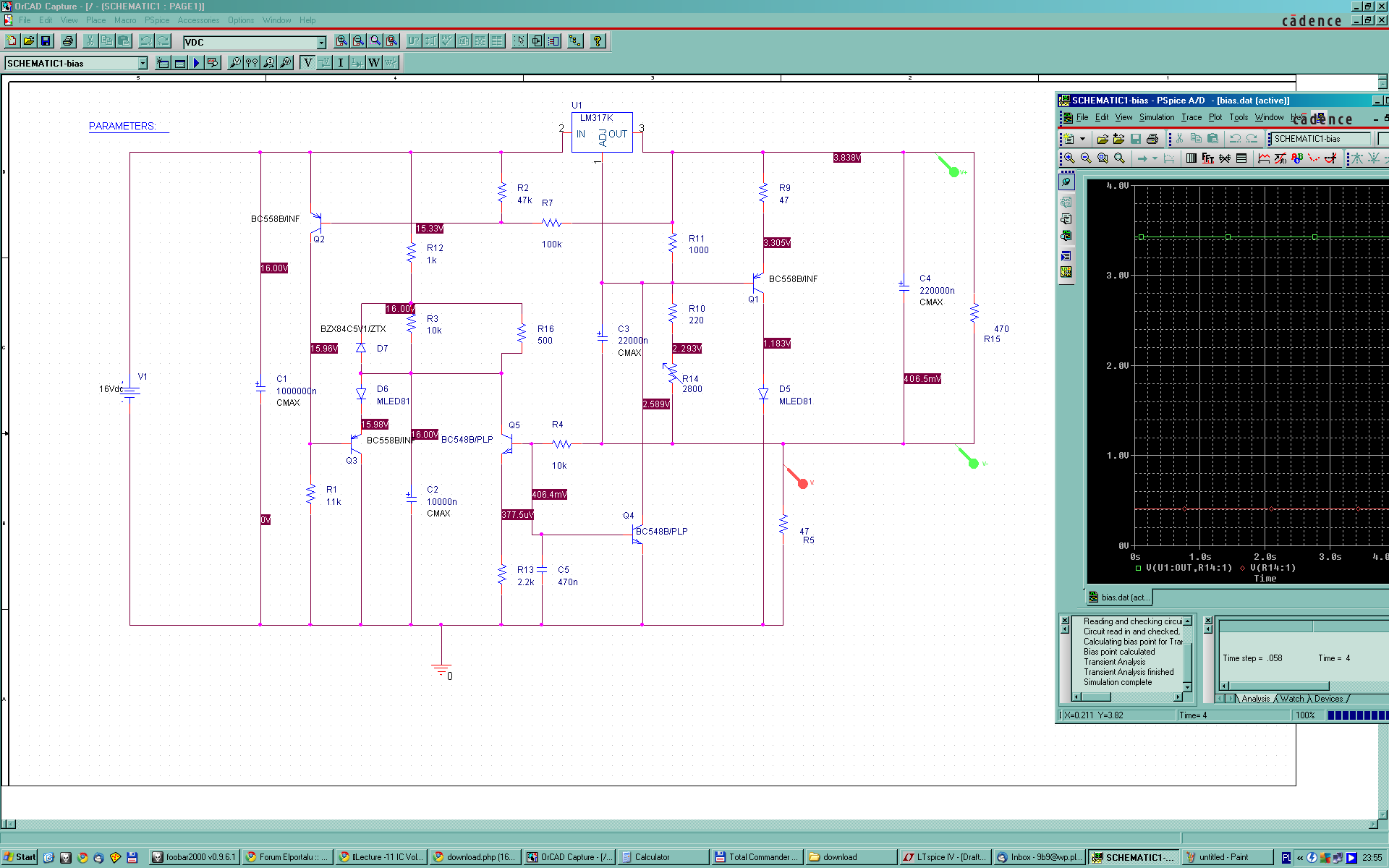

Załączniki

Jony130
Moderator
Posty: 3170
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Post autor: Jony130 » 27 lip 2011, 19:16

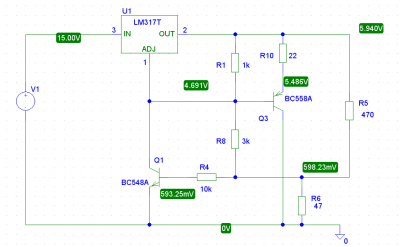

Nie mam pojęcia czemu to twoja symulacja pokazuje takie głupoty.
Może wywal wszystko i zobacz czy sam LM działa prawidłowo.

U mnie w PSpicu mam te same wyniki co w LTspice

I w załącznik masz wszystko co trzeba do LTspica
Załączniki
LM317.rar
(10.3 KiB) Pobrany 373 razy

Awatar użytkownika
Amugilap
Użytkownik
Posty: 480
Rejestracja: 19 cze 2011, 9:28
Lokalizacja: UK

Post autor: Amugilap » 27 lip 2011, 19:23

Okej biore sie od nowa za to, a w czym zrobiles ten schemat bo u mnie ten LTspice wyglada inaczej?[/list] Ja uzywalem Orcada ale to przerost formy nad trescia i cos dziwnie to dziala, fajnie tylko ze ma bardzo duzo elementow w bibliotekach.[/list]

Jony130
Moderator
Posty: 3170
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Post autor: Jony130 » 27 lip 2011, 19:47

Schemat pochodzi z programu Orcada 9.2 ale schemat rysowany w Schematics 9.2 a nie w capture

Awatar użytkownika
Amugilap
Użytkownik
Posty: 480
Rejestracja: 19 cze 2011, 9:28
Lokalizacja: UK

Post autor: Amugilap » 27 lip 2011, 22:40

LTspice to jest to! Dziala jak marzenie, dzieki za pliczki. Da sie w tym zrobic symulacje dla zmiennej rezystancji dla danego opornika np? bylo by idealnie wtedy.

rezasurmar
Użytkownik
Posty: 626
Rejestracja: 19 kwie 2009, 15:59
Lokalizacja: Tychy
Kontakt:

Post autor: rezasurmar » 28 lip 2011, 11:42

Np.
W polu wartości należy wpisać np.:
R=1000+2000*time

Jony130
Moderator
Posty: 3170
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Post autor: Jony130 » 28 lip 2011, 18:10

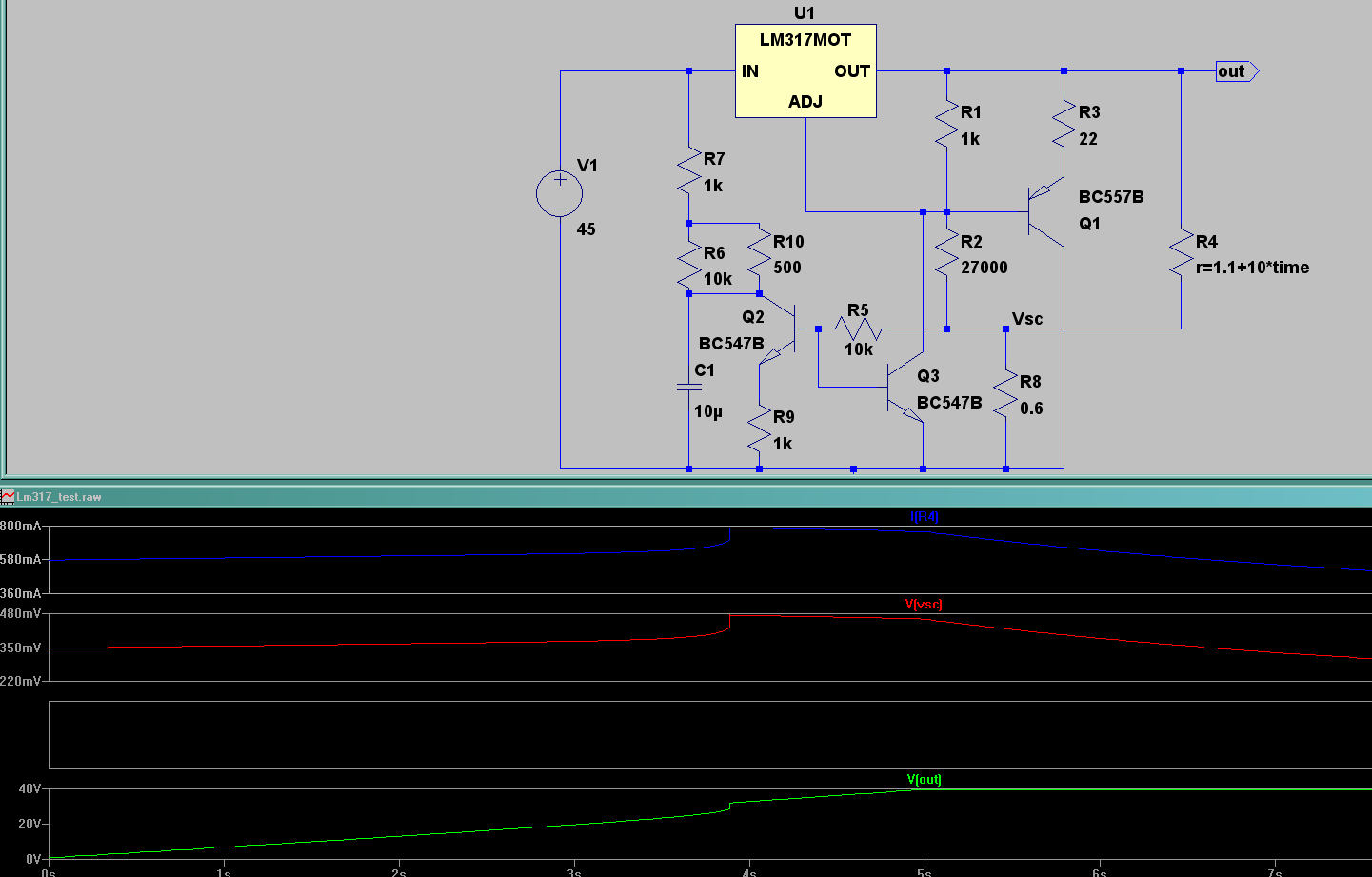

Można też skorzystać z analizy PARAM
http://web.cecs.pdx.edu/~prasads/LTSpic ... torial.pdf
Te wykresy które załączyłem do drugiego postu powstały dzięki tej analizie.
Załączniki
LM317a.rar
(1.29 KiB) Pobrany 361 razy

Awatar użytkownika
Amugilap
Użytkownik
Posty: 480
Rejestracja: 19 cze 2011, 9:28
Lokalizacja: UK

Post autor: Amugilap » 28 lip 2011, 18:49

Wlasie dzisiaj sie glowilem jak uzyskac podobne wykresy :)

Awatar użytkownika
Amugilap
Użytkownik
Posty: 480
Rejestracja: 19 cze 2011, 9:28
Lokalizacja: UK

Post autor: Amugilap » 28 lip 2011, 20:29

Dlaczego z powyzszego układu da sie wycisnac maksymalnie ok 800mA? Czy to jakies ograniczenia modelu regulatora LM jesli tak to gdzie mozna je zmienic lub podejrzec?
Załączniki

Jony130
Moderator
Posty: 3170
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Post autor: Jony130 » 29 lip 2011, 17:14

No widać ten model LM317 który używamy może dać maź 0.8A.
Rzeczywistości prąd zwarcia dla 0.6R będzie w okolicy 2.1A.
Ja dla R=0.5R dostałem Isc = 2.5A
Oczywiście po zastosowaniu odpowiedniego radiatora bo moc strat w LM317 będzie ogromna i w niektórych egzemplarzach LM317 może włączyć się zabezpieczenie termice i prądowe które zmniejszy prąd do bezpiecznej dla LM wartości.
