Potrzebą chwili, zakupiłem moduł nadawczy RT-4 i odbiorczy RR-3, na częstotliwość 433,925MHz.
Ale zanim użyłem, przeprowadziłem kilka pomiarów.
Skłoniło mnie do tego, kilka zapytań kolegów, z innych tematów, o możliwości takich modułów.
W sklepie nie mieli prawie żadnych info o nich, ale znalazłem, że producentem jest włoska f-ma TeleControlli. Tam znalazłem, no też niepełne pdf-y.
Ale wracając do pomiarów.
Moduły pracują z modulacją ASK.
Nadajnik: pracuje od 4,8V do 14V (więcej nie podałem, zgodnie z danymi producenta).
Moc: nie mam miernika małych mocy, więc użyłem metody porównawczej z generatorem wcz. Wynikało mi około 12mW przy 12V. Przy 5V około 7mW. Poniżej 5V, moc gwałtownie maleje. Pomiary na analizatorze widma PS-5B i gen HP8654
Stałość częstotliwości: nic rewelacyjnego. Odstraja się o około 2-3kHz zbliżając palec, oraz zmiana napięcia od 5-12V to około 200kHz (8-12V >> 100kHz).
Wejście: stałoprądowe, tzn. podanie napięcia stałego większego niż próg (u mnie 2,15V z histerezą 0,1V) załącza nadawanie. Pomiary robiłem także z sygnałem wejściowym prostokątnym 5-10Vpp z tt50%.
Pobór prądu: sygnał ciągły nadawania (Umod=Uz) 8,5mA przy 12V, 9,8mA przy 14V, przy sygnale modulującym prostokątem 6mA/12V.
Zależnie od f mod, widmo sygnału "rozjeżdża" się. Do 3kHz pasmo wynosi 6kHz, ale powyżej 5kHz >14kHz, a dla 12kHz >46kHz. Wynika to z widma składowych przebiegu modulującego. Przy wyższych f mod, spada moc (dla 12k spadło ok 2dB, z tym, że pomiar robiłem mierząc sygnał na antenie GP1/4 dla analizatora, a nad. miał pojedynczy drut 16,5cm).
Odbiornik. Bezpośrednia przemiana z detekcją. 2tranzystory - wzm i mieszacz samooscylujący oraz LM2904smd komparator.
Czułość: 6,2uV tj -92dBm, przy czym gen dawał 100%AM fm=1kHz sinus.
Pasmo wcz: odstrojenie +/- 320kHz dawało sygnał na wyjściu. Dla spadku 3dB odstrojenie +/-2,3MHz.
Sygnał wyjściowy na OUT 3,7V/2k, a na wyjściu TP jest składowa stała 2,7V i pojawiają się impulsy dodatnie przy pojawieniu się nośnej, a do zera przy zaniku sygnału. Przy sygnale wcz ASK na TP też jest prostokąt, trochę zniekształcony.
Nie wykonałem pomiarów zasięgu, ale to za jakieś dwa tygodnie (jak się poprawi pogoda), u kolegi na wsi - wolna przestrzeń. Do tego użyję anten GP1/4 (dookólne) oraz 3el HB9CV (kierunkowe). Anteny własnej konstrukcji, sprawdzone na ICOMie W2E i reflektometrze E620.
Moduły radiowe 433MHz.

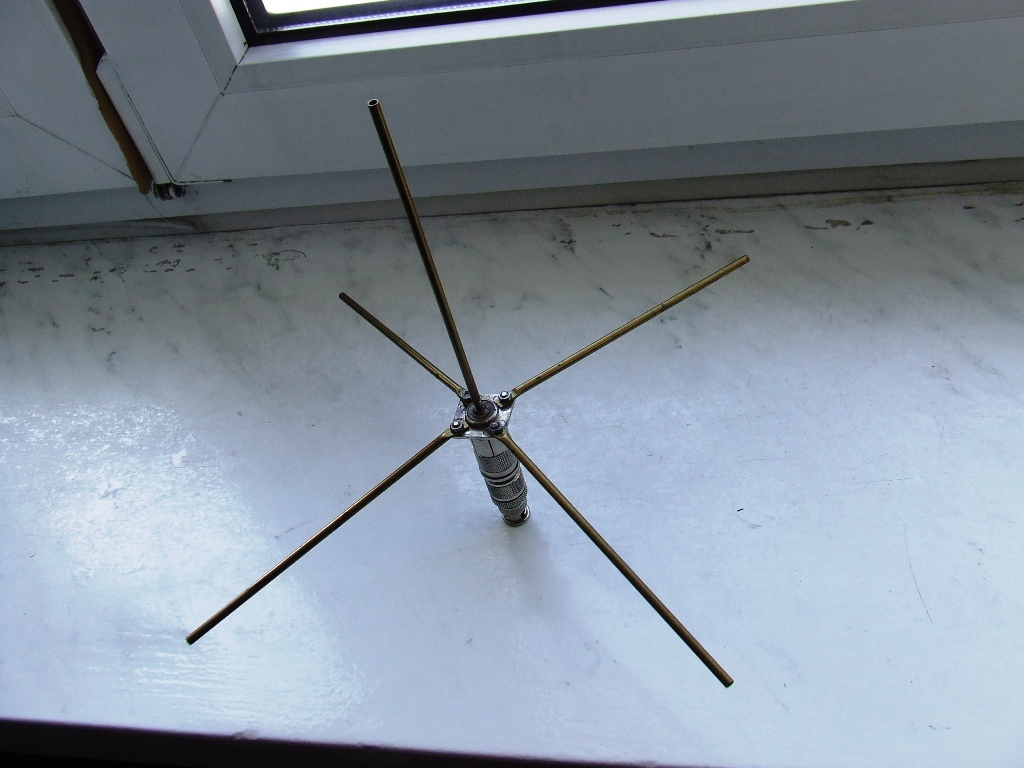

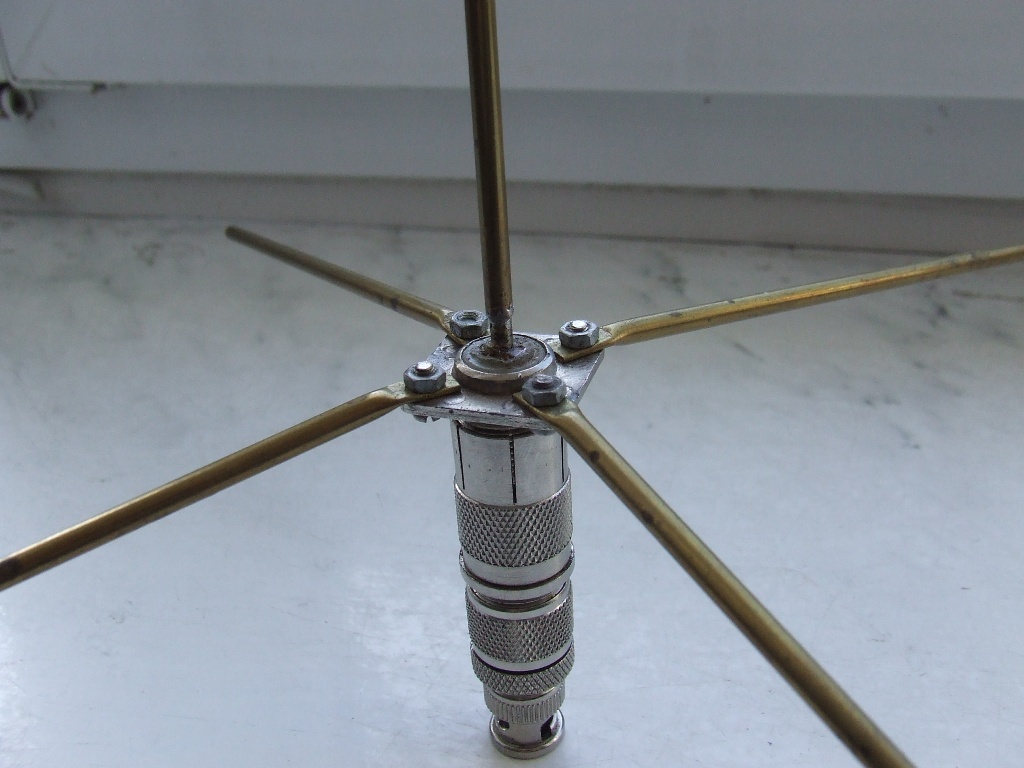

GP zrobiłem na gnieździe UC1, do przykręcenia na śrubki. Rurka mosiężna fi 4 (Castorama), przeciwwagi 165mm zagniecione z jednej str, na zagnieceniu przewiercone fi3 i przykręcone do gniazda. Nieznacznie pochylone w dół (10-15*). Wibrator początkowo też 165mm, ale po pomiarach reflektometrem z radiotelefonem dociąłem na 162mm. Stroi na 1,3-1,4.
Kierunkowa jest w trakcie budowy. Też będzie z rurki mosiężnej fi 4, nośnik mosiądz rurka fi6 lub kwadrat 6 dopasowanie drut miedziany nawojowy fi 2, gniazdo BNC.
Kierunkowa jest w trakcie budowy. Też będzie z rurki mosiężnej fi 4, nośnik mosiądz rurka fi6 lub kwadrat 6 dopasowanie drut miedziany nawojowy fi 2, gniazdo BNC.
- Załączniki
-

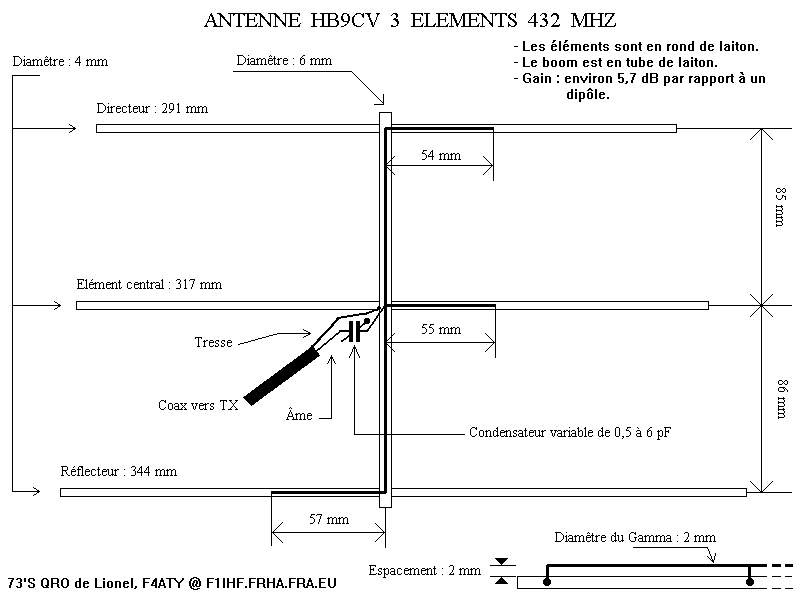

- HB9CV 3el.433MHz

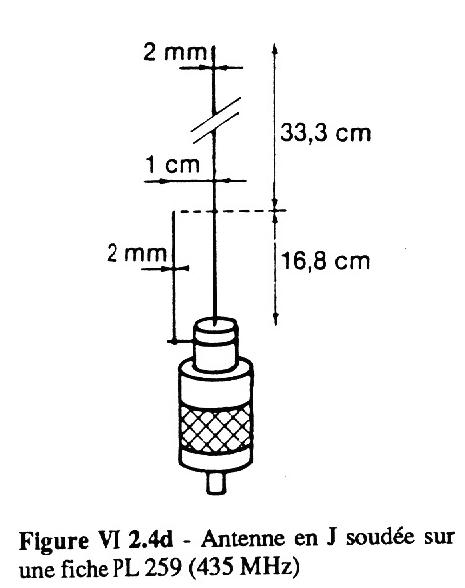

No nie rób sobie "jaj" @joon. Laik nie powinien się za takie rzeczy zabierać. Najpierw trochę teorii, nauka czytania rysunków (choć to nie techniczny). Ale jak dla Ciebie...wyjątkowo. Antena typu J, zbudowana na wtyku PL259 dla częstotliwości 435MHz. Dodatkowe wyjaśnienie: promiennik (wibrator) 3/4λ xk [33,3cm to 1/2λxk, a 16,8cm to 1/4λxk], dopasowanie (albo wzbudnik, bo to różnie interpretują) 1/4λ xk (k - współczynnik skrócenia, też wyjaśnić ?). Wykonane z drutu φ2mm. Promiennik jako żyła, dopasowanie mocowane na obudowie. Odległość 1cm. Starczy, czy coś jeszcze wyjaśnić ?
