Prosty wskaźnik wysterowania LED - podłączenie

BC547 · Post autor: **BC547** » 09 gru 2012, 19:38

Witam,

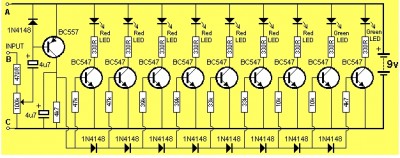

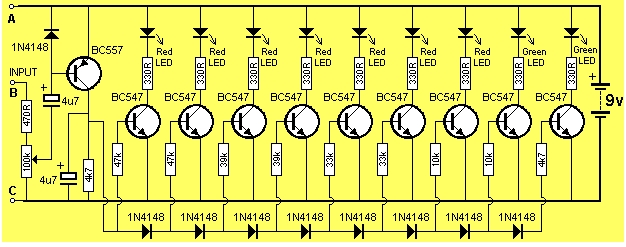

znalazłem taki schemat (załącznik). Jest prosty ale nie wiem gdzie podłączyć punkty A, B i C. Chciałbym ten wskaźnik podłączyć do wieży która służy mi jako wzmacniacz sygnału z komputera. Wyjście karty dźwiękowej podłączone jest do wejścia na mikrofon w wieży. Na wyjściu w wieży są 4 zaciski w które wkłada się przewody od głośników.
Pozdrawiam

tom5555 · Post autor: **tom5555** » 09 gru 2012, 20:51

Punkt B do czerwonego zacisku jednego kanału, a punkt C do czarnego.

BC547 · Post autor: **BC547** » 09 gru 2012, 20:58

Dziękuję za odpowiedź.
A co z punktem A ? Czy ten wskaźnik ma być podpięty równolegle z głośnikiem ?

tom5555 · Post autor: **tom5555** » 09 gru 2012, 23:04

Tak, wskaźnik podłącza się równolegle do głośnika. Punktu A się nie podłącza, oczywiście w miejscu gdzie na schemacie jest narysowana bateria 9V trzeba podłączyć baterię, a lepiej zasilacz 9V. A tu masz schemat wskaźnika nie wymagającego dodatkowego zasilania:
http://sklep.avt.pl/photo/_pdf/manual_k4307.pdf

Ertew · Post autor: **Ertew** » 09 gru 2012, 23:06

Punkt A do + zasilacza, punkt C do - tego zasilacza.
Zasilacz musi być oddzielnym urządzeniem, nie możesz wykorzystać zalania z komputera* i ten zasilacz nie może być uziemiony*. Odradzam także zasilacze impulsowe ze względu na generowane przez nie zakłócenia.
Jakie napięcie nie powiem bo nie wiem, ale obstawiam że typowy 12V albo nawet o niższym napięciu wyjściowym.

*jeśli wieża ma czarny zacisk połączony z masą to możesz olać powyższe rady.
Jeśli jednak wszystkie zaciski są sterowane przez wzmacniacz i nie połączone z masą wieży, to złamanie powyższych rad może zrobić krzywdę wieży, zasilaczowi i przewodom łączącym.
