Witam
Chciałbym zbudować podobny zasilacz jak na stronie:
Zasilacz 0-30 0-3A
Jedyna rzecz która mi się nie do końca podoba to regulacja napięcia i prądu za pomocą potencjometrów... Myślałem nad zastosowaniem przełącznika obrotowego (5 pozycyjnego) do zmiany zakresów np. 0-5V; 5-10, 10-15, 15-20 itd a potencjometr do dokładnej regulacji pomiędzy zakresami. Podobnie z regulacja prądu.
Problem w tym ze nie wiem jak to fizycznie zrealizować....

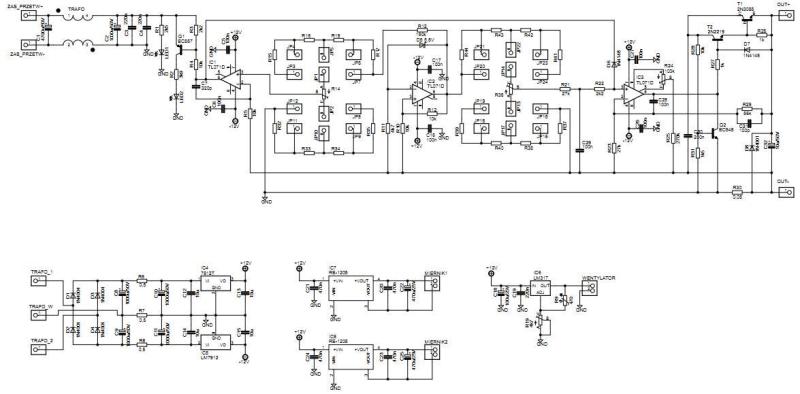

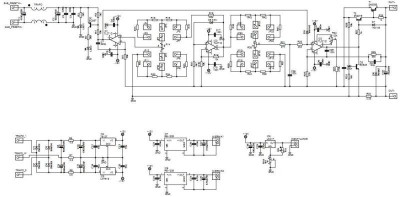

Czy będzie to wyglądało to jakoś tak?? (załącznik).

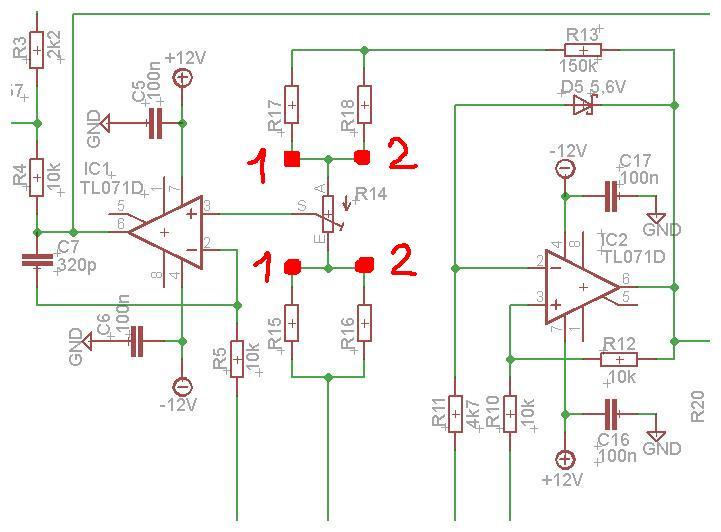

1-1 i 2-2 podlaczenie w tym miejscu przełącznika obrotowego
poproszę o jakies podpowiedzi...
Zasilacz laboratoryjny - pomoc w modyfikacji schematu
Ale IC1 to wzmacniacz ustalający prąd wyjściowy a nie napięcie.
I tu masz lepszy zasilacz
http://serwis.avt.pl/manuals/AVT2808.pdf
albo ten
https://forum.elportal.pl/viewtopic.php?p=82157#82157
I tu masz lepszy zasilacz
http://serwis.avt.pl/manuals/AVT2808.pdf
albo ten
https://forum.elportal.pl/viewtopic.php?p=82157#82157
A ten zasilacz ci nie pasuje?
http://serwis.avt.pl/manuals/AVT2808.pdf
W oryginalnym układzie zasilacz 0-30 0-3A.
Napięcie wyjściowe U1 wynosi (punkt 5) ok
U5 = Ud8* (1+ R6/R5) = 5.6V * 2 = 11.2V
http://www.electronics-lab.com/projects ... /schem.gif
W oryginalnym układzie R18 = 56KΩ; R17 = 33Ω; R7 = 0.47Ω; R12 = 56KΩ; R11 = 27KΩ; P1 = P2 = 10KΩ.
A to daje regulację napięcia na U3 (punkt 13) w zakresie
U13_max = U5*(P2 + R17)/(P2 + R17 + R18) = 11.2V* (10.033K/(10.033K + 56K) = 1.7V
U13_min = U5*(R17)/(P2 + R17 + R18) = 5.6mV
I właśnie te dwa napięcie plus R7 decyduje o maksymalnym i minimalnym prądzie wyjściowym.
I_max = 1.7V/0.47Ω = 3.6A i I_min = 5.6mV/0.47Ω = 12mA.
O napięciu stabilizatora decyduje napięcie ustawione na potencjometrem P1.
Uwy = UP1 * ( 1 + R12/R11) = UP1 * ( 1 + 56K/27K ) = 3 * UP1
Czyli napięcie wyjściowe jest 3 razy większe niż te które mamy na wyjściu P1.
Te wiadomości powinny ci pomóc w doborze rezystorów.
http://serwis.avt.pl/manuals/AVT2808.pdf
W oryginalnym układzie zasilacz 0-30 0-3A.
Napięcie wyjściowe U1 wynosi (punkt 5) ok
U5 = Ud8* (1+ R6/R5) = 5.6V * 2 = 11.2V
http://www.electronics-lab.com/projects ... /schem.gif
W oryginalnym układzie R18 = 56KΩ; R17 = 33Ω; R7 = 0.47Ω; R12 = 56KΩ; R11 = 27KΩ; P1 = P2 = 10KΩ.
A to daje regulację napięcia na U3 (punkt 13) w zakresie
U13_max = U5*(P2 + R17)/(P2 + R17 + R18) = 11.2V* (10.033K/(10.033K + 56K) = 1.7V
U13_min = U5*(R17)/(P2 + R17 + R18) = 5.6mV
I właśnie te dwa napięcie plus R7 decyduje o maksymalnym i minimalnym prądzie wyjściowym.
I_max = 1.7V/0.47Ω = 3.6A i I_min = 5.6mV/0.47Ω = 12mA.
O napięciu stabilizatora decyduje napięcie ustawione na potencjometrem P1.
Uwy = UP1 * ( 1 + R12/R11) = UP1 * ( 1 + 56K/27K ) = 3 * UP1
Czyli napięcie wyjściowe jest 3 razy większe niż te które mamy na wyjściu P1.
Te wiadomości powinny ci pomóc w doborze rezystorów.
