Co to za element?

Spanner · Post autor: **Spanner** » 15 lip 2012, 10:55

Co to jest za element?

Post autor: **timo66** » 15 lip 2012, 11:19

Wycinek schematu? Z radioelektronika?

HV · Post autor: HV » 15 lip 2012, 11:50

Który konkretnie? T301 ? To tranzystor PNP.

Spanner · Post autor: **Spanner** » 15 lip 2012, 12:00

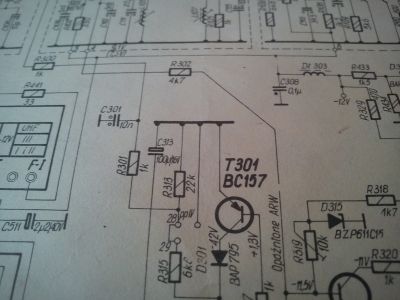

Nalazłem kartkę ze schematem telewizora. Chodzi mi o tą kreskę z wyprowadzeniami.

HV · Post autor: HV » 15 lip 2012, 12:04

Jest to połączenie wszystkich czterech przewodów razem. Tak jak widac to na schemacie wyżej.

Spanner · Post autor: **Spanner** » 15 lip 2012, 14:59

Nie wydaje mi sie.

Post autor: **Jony130** » 15 lip 2012, 16:00

Toż to żaden element, to po prostu jest szyna zasilania albo masa. Bo to wygląda na masę na plusie.

edwacc · Post autor: **edwacc** » 15 lip 2012, 20:31

Zobacz na opis schematu, moze cos jest objasnione. Mozesz takze popatrzec na blok zasilacza - stamtad odchodza wszystkie szyny z zasilaniem i pewnie tam bedzie "poczatek" tej szyny.

janekb99 · Post autor: **janekb99** » 16 lip 2012, 18:46

Czołem.
Jest to masa układu. Popatrz sobie na napięcia charakterystyczne które podawane są na schemacie, są ujemne (masa u góry). W innej części schematu taka sama szyna a powyżej napięcia na elementach dodatnie. To taki sposób na łatwiejsze czytanie schematów.
