Witam! czy posiada ktoś schemat jakiegoś sprawdzonego i pewnego testera serw?
Przerobiłem już kilka i była z nimi straszna lipa, dzisiaj złożyłem kolejny, serwo drży i działa w 1/4 swojego pełnego zakresu, ręce opadają.
-
Załączniki
-
- servo-t.gif
- (6.63 KiB) Pobrany 5889 razy
-
e-lektryk
- Użytkownik
- Posty: 961
- Rejestracja: 04 sie 2010, 22:13
- Lokalizacja: Z Polski
Post
autor: e-lektryk » 01 sty 2012, 1:45
-
ozzy88
- -
- Posty: 11
- Rejestracja: 22 lut 2010, 23:39
- Lokalizacja: Zielona Góra
Post
autor: ozzy88 » 01 sty 2012, 19:39
Witam!, Dzięki e-lektryk za schemat.

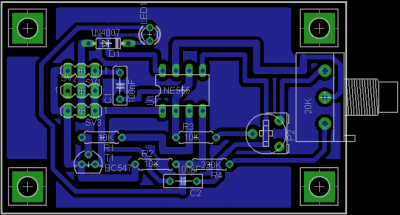

Wykonałem wzór płytki w eagle, zamieszczam niżej - jeżeli ktoś mógł by rzucić na to okiem czy nic nie sknociłem...
Potencjometr P2 powinien mieć 20k a mam 50k, w jaki sposób to wpłynie na pracę układu?
-
Załączniki
-
- Serwo.rar
- (182.02 KiB) Pobrany 363 razy
-

-
keruseykaryu
Post
autor: keruseykaryu » 01 sty 2012, 20:55
C1 i C2 gdzieś indziej daj i nie będziesz musiał tego tracka przez nogi ciągnąć. No i po co tego Leda dajesz tak daleko.
ps. Znów ten badziewny serwer AVT daje popalić. Spalcie go czy coś...
-
e-lektryk
- Użytkownik
- Posty: 961
- Rejestracja: 04 sie 2010, 22:13
- Lokalizacja: Z Polski
Post
autor: e-lektryk » 01 sty 2012, 21:11
W ogóle to możesz niektóre elementy poprzysuwać do siebie, żeby zmniejszyć trochę płytkę, bo widzę tam dużo czarnego. Z diodą to rzeczywiście przesadziłeś.
-
ozzy88
- -
- Posty: 11
- Rejestracja: 22 lut 2010, 23:39
- Lokalizacja: Zielona Góra
Post
autor: ozzy88 » 01 sty 2012, 21:43

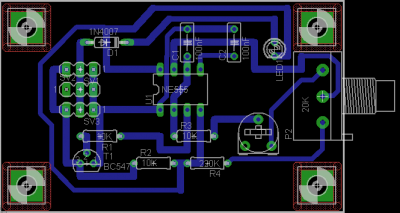

Ok, keruseykaryu poprawiłem wg. twoich rad, będzie ok?
a czy z P2 = 50K będzie to działało w miarę poprawnie? jeżeli zmniejszy się tylko zakres ruchu ramienia to ok bo potrzebuję jedynie połowę z pełnego zakresu serwa
-
Załączniki
-

-
keruseykaryu
Post
autor: keruseykaryu » 02 sty 2012, 6:37
Lepiej, ale jeszcze jak większość userów Orła masz manię ciągnięcia ścieżek pod kątem prostym. No i ten nieszczęsny poligon. Z niczym nie połączony, zatem po co go dałeś?
-
timo66
- Moderator
- Posty: 1807
- Rejestracja: 20 maja 2006, 19:15
- Lokalizacja: 66'15" M.a.R.s.
-
Kontakt:
Post
autor: timo66 » 02 sty 2012, 10:27

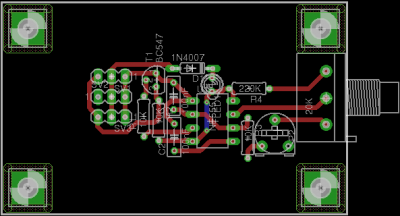

Upakowałem trochę tą płytkę + 1 zwora . Można było by ciągnąć tą ścieżkę wkoło, ale zwora jest praktyczniejsza. Zastanawia mnie tylko wybór rezystorów 10mm, to są te miniaturowe- może i je posiadasz, ale zwracam na to uwagę jeśli to było nieświadome. Podobnie z rozmiarem kondensatorów.
-
Załączniki
-

-
- serwo.zip
- (33.72 KiB) Pobrany 337 razy
-
ozzy88
- -
- Posty: 11
- Rejestracja: 22 lut 2010, 23:39
- Lokalizacja: Zielona Góra
Post
autor: ozzy88 » 07 sty 2012, 15:40
Witam! Wszystko polutowałem do kupy ale układ nie działa :/ serwo wychyla się do maxa i wali w blokadę, nie reaguje na na żaden potencjometr :/
-
e-lektryk
- Użytkownik
- Posty: 961
- Rejestracja: 04 sie 2010, 22:13
- Lokalizacja: Z Polski
Post
autor: e-lektryk » 07 sty 2012, 21:36
To pewnie wina układu. Na pewno został prawidłowo wykonany? Możesz zacząć od sprawdzenia potencjometru i jak masz inne serwo to też możesz je sprawdzić.
