Dwa tranzystory do jednego wyjścia scalaka

Kulpina · Post autor: **Kulpina** » 07 gru 2010, 21:45

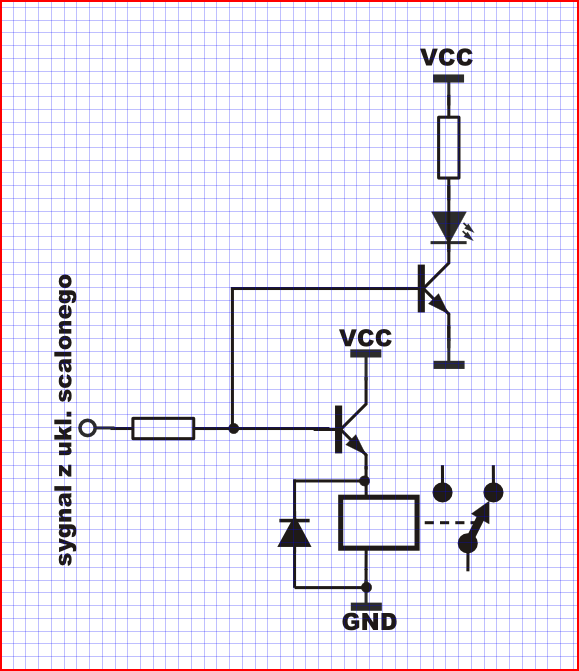

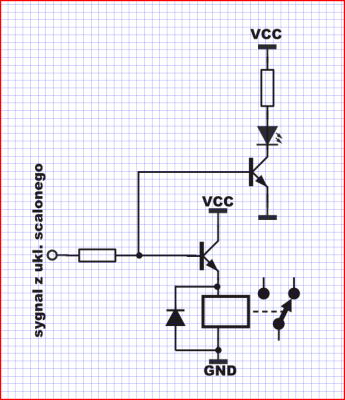

Czy w dołączonym schemacie jest coś źle, błędnie, nie będzie działać, jest nieelegancko, da się lepiej, itd? Pojawienie się stanu wysokiego na wyjsciu scalaka ma powodować załączenie przekaźnika i zaświecenie diod, z tym, że nie mogłem tego połączyć pod jeden tranzystor

Post autor: **Jony130** » 07 gru 2010, 22:03

Tak, załączy się tylko ten tranzystor który ma diodę w kolektorze.

Kulpina · Post autor: **Kulpina** » 08 gru 2010, 16:13

A czemu tak? ;> I co należy zmienić, aby załączyły się obydwa?

radzio · Post autor: **radzio** » 08 gru 2010, 17:21

Przekaźnik powinien być też w kolektorze. No i lepiej dać dwa rezystory bazowe - dla każdego tranzystora osobny.

Kulpina · Post autor: **Kulpina** » 08 gru 2010, 17:38

Tak też zrobiłem

A dlaczego to tak musi być?

Post autor: **Jony130** » 08 gru 2010, 18:00

W takim połączeniu jak na schemacie złącza baza-emiter połączone są równolegle.
I II prawo Kirchhoffa zabrania by napięcie na drugim tranzystorze było większe niż 0.7V.

c4r0 · Post autor: **c4r0** » 08 gru 2010, 18:19

To nie prawo Kirchoffa zabrania

Fizyka zabrania, a prawo Kirchoffa tylko opisuje co sie dzieje.

Aby w pelni zrozumiec czemu tak nie bedzie dzialac nalezaloby sobie wyznaczyc napiecia we wszystkich wezlach obwodu, w stanie z "jedynka" na wejsciu i z "zerem". Kaxdy tranzystor musi zawsze miec swoj oddzielny rezystor ograniczajacy, czy to w bazie czy w emiterze. Jesli uzywasz tranzystora jako klucza, to tranzystor NPN powinien miec emiter zawsze polaczony z masa ukladu, a tranzystor PNP emiter z plusem zasilania (mowa o prostych przypadkach z zasilaniem pojedynczym napieciem).
