Ładowanie akumulatorków przez dynamo rowerowe

[kolux007]

Witam. Jestem początkującym hobbistą elektroniki. Proszę doświadczonych kolegów o pomoc. Ojciec dużo jeździ rowerem. Chciałem zrobić mu taki układ zasilany przez dynamo rowerowe. W założeniu ma to polegać na: gdy jedziemy rowerem to żarówki w rowerze są zasilane przez dynamo i delikatnie tym samym prądem są ładowane 4 akumulatorki AA. W czasie gdy stoimy lub wolno jedziemy żarówki są zasilane przez te akumulatory. W załączniku mam projekt takiego ustrojstwa . Mam prośbę powiedzcie mi czy to będzie jakoś działać, co byście zmienili? Dzięki za pomoc.

[mariusz256]

Nie bardzo, akumulator to delikatny element, jego prąd ładowania powinien być od 0,1C do 0,3C. Oczywiście może być mniejszy prąd ładowania, to przedłuży jego żywotność ale zwiększa czas ładowania. Podobnie jest z napięciem, napięcie ładowania jednego akumulatorka powinno wynosić około 1,37V, czyli na 4 akumulatorki około 5,5V. W schemacie brakuje układu przed całkowitym rozładowaniem i przeładowaniem. Dynamo daje różne napięcia i prądy w zależności od jego obrotów czyli od prędkości poruszania się roweru.

Nie wiem za co jest odpowiedzialny ten blok WIRE dlatego jeśli coś źle wyżej napisałem to proszę o poprawę.

[kolux007]

Dzięki za odpowiedź. Ten blok Wire przypadkowo "wyskoczył" w czasie działania programu . Czyli jak zastosuje regulator napięcia na wejściu ogniw to temat przeładowania zniknie? O prąd ładowanie się nie martwię w tym układzie, będzie niski. Też mnie to martwi, że nie ma układu zabezpieczającego przed przeładowaniem. Ale postanowiłem ograniczyć liczbę elementów, aby ograniczyć straty. Głównym założeniem było to aby w czasie wolnej jazdy lub postoju w rowerze było oświetlenie. Z dymana wycisnę 6V 3W. Niewiele zostanie na ładowanie tych ogniw, ale chciałbym aby troszkę dłużej wytrzymały bez ładowania poza rowerem.

[zaba]

To może niech kolega zastosuje super kondensatory
http://www.tme.eu/pl/pages/New_Product: ... amxon.html

Wystarczyłoby dodać prosty prostownik na wypadek odwrotnej polaryzacji, a przy lampce dać tranzystor z rezystorem przy bramce połączonym do plusa (lub minusa w zależności od tranzystora) zasilania. Z akumulatorami będzie dużo zabawy, a kondensatory zapewnią szybkie ładowanie i są dość odporne.

[kolux007]

Super pomysł. Czyli proponujesz zastosować zwykły mostek prostowniczy na diodach schottkiego i zastosowaniu bufora w postacji super kondensatorów, a na wyjściu do żarówki zastosowanie tranzystora NPN i baza do plusa przez rezystor?

EDIT: Chciałbym pominąć tranzystor. Nie wiem za bardzo po co go stosować w tym układzie ?

[mariusz256]

Wydaje mi się ze to nie będzie działać, żarówki pobierają dużo prądu, proponuję diody LED i stabilizację napięcia. Inną ważną rzeczą będzie ograniczenie prądu pobieranego przez LEDy, może jakieś źródło prądowe??

[kolux007]

Pomysłem do stworzenia takiego układu elektronicznego był rower (made in germany ) w którym była podpięta oryginalna tajemnicza puszka koloru czarnego podtrzymująca świecenie żarówek na postoju. Niestety nie miałem możliwości zajrzenia do bebechów. Chciałbym zrobić coś podobnego, zostawiając oryginalne żarówki. Spróbuje wykonać ten układ mimo wszystko .

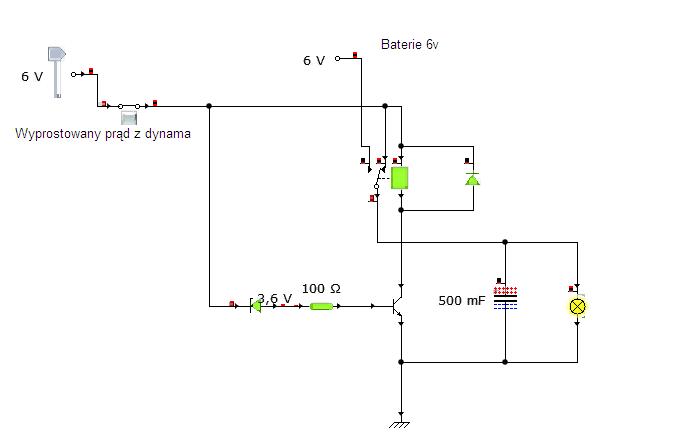

Postanowiłem wykonać prosty regulator napięcia. Zamiast kondensatora można zastosować zestaw akumulatorów aa 6v.

lub 2 wersja...

[zaba]

Ten tranzystor jest źródłem prądowym i jest niezbędny, kondensatory spalą podczas postoju diody, kondensatory takie mają niskie napięcie ładowania, wystarczy jedna dioda, która zapobiegnie zrobieniu z dynama grzałki, tranzystor ograniczy prąd i pozwoli na zasilenie diody odpowiednim prądem i napięciem, ale pojemność może być większa, na dodatek układ sam ograniczy sobie napięcie, kiedy kondensatory się rozładują. Można też założyć wyłącznik rozładowujący, albo wstrzymujący.
Postaram się wrzucić jakiś schemat za chwile

[ Dodano: 2010-12-11, 20:53 ]
Przedstawiony układ ma jednak jedno ograniczenie, dioda nie świeci dopóki kondensator się nie naładuje, a co przy dużej pojemności jest dużym problemem, spróbuje nad tym popracować i dam znać jak coś wymyślę

[ Dodano: 2010-12-11, 21:22 ]
Mam pomysł, ale pytanie, jakie kolega ma dynamo, daje napięcie przemienne czy tylko napięcie o dodatniej wartości, bo jeśli daje przemienne to jedną połówką można zasilać diody podczas jazdy, a drugą ładować kondensatory, a kiedy rower stanie kondensatory podadzą napięcie na diody

[kolux007]

Przemienne . Masz ciekawy pomysł z tym układem z chęcią luknę.

[zaba]

Oto ten układ. Jeśli kolega chce mogę zrobić płytkę skoro już daje schematy, chyba, że kolega jest sam w stanie je zrobić, nie mam jednak jak przetestować tego układy, bo nie mam żadnego generatora w tej chwili, może kolega najpierw przeprowadzić test całości, bo Niewinem czy gdzieś nie popełniłem błędu. Cały układ poprawnie będzie pracował bez obu włączników i rezystora R1, ale trzeba pamiętać o poprawnym zwarciu nóżek dla S2, jeśli nie jest montowany, diody mogą być dowolne, może być to też żarówka, przy zasilaniu napięciem większym niż 1,5V-2,5V (zależy od diody) należałoby zastosować rezystor przed diodami, potencjometr przy tranzystorze to nic innego jak regulator prądu, nie potrzebna jest też najprawdopodobniej dioda D4, to należy sprawdzić doświadczalnie, ale teoretycznie nie musi jej tam być

Niewinem czy cos jeszcze podlega wytłumaczeniu, jeszcze raz napiszę, wcześniejszy układ jest sprawny i został przetestowany dla napięć stałych, ale jego konstrukcja zapewnia poprawność działania nawet dla prądów przemiennych posiada on jednak wadę, o której już pisałem, układ, którego schemat jest poniżej teoretycznie powinien pracować i nie znalazłem w nim błędów, co nie znaczy, że ich nie ma, więc może kolega wziąć i poskładać całość w ,,pająku,, i przetestować do tego typu testów można użyć zwykłego kondensatora o pojemności około 2200uF
