[TO] Układ z rezystorami

[Szczech]

Witam,

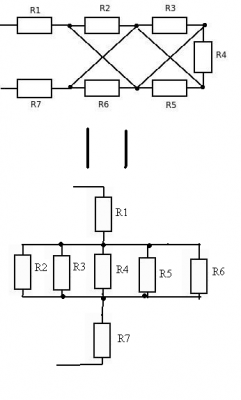

mam problem z obliczeniem oporu zastępczego takiego układu:

Linie przebiegające przez środek nie przecinają się.
Udało mi się przekształcić obwód do takiej formy:

Nie jestem pewien czy jest ona poprawna. Wątpliwy jest też zysk takiego przekształcenia. Jedyne co jest dobre to chyba równoległe połączenie R3 i R4.

[valbios]

Jeśli dobrze widzę to od rezystora R7 obwód idzie praktycznie do R4 i od R4 bezpośrednio do R1 także do obliczeń zostaje tylko R1 R4 i R7 które są połączone ze sobą szeregowo czyli R1+R4+R7

[Jony130]

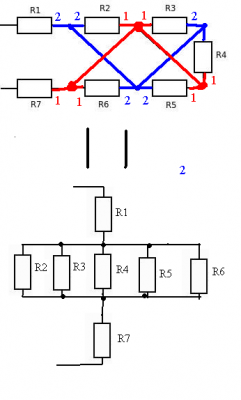

Uproszczony schemat wygląda tak:

[Szczech]

To da się jakoś uzasadnić

[Jony130]

A co nie widać tego ze wszystkie rezystory jednym końcem podłączone są do dolnej nóżki R1. A drugim końcem wszystkie rezystory połączone są da górnej nóżki R7
