Mostek H

Jesli jesteś początkującym elektronikiem, to tu z pewnością znajdziesz pomoc. Miejsce dobre do dyskusji nad podstawami elektroniki w zakresie teorii i praktyki.
ODPOWIEDZ
Mikan
-
Posty: 20
Rejestracja: 02 gru 2005, 18:20
Lokalizacja: Poznań

Mostek H

Post autor: Mikan » 01 wrz 2008, 11:23

Witam!

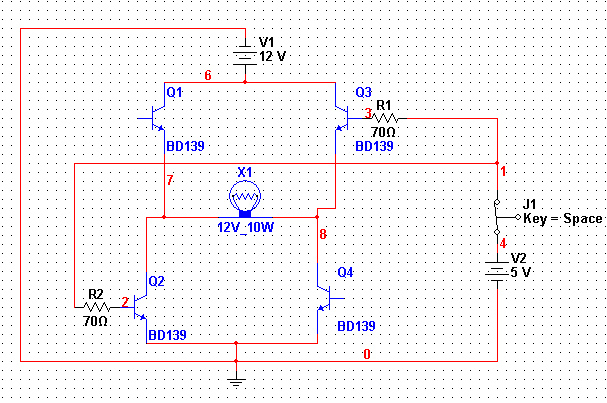

Właśnie zaczynam się bawić z tranzystorami, jako pierwszy układ chciałbym zrobić mostek H do zasilania silniczka DC. Zrobiłem układ własnego pomysłu i zastanawiam się dlaczego nie działa :roll:

Domyślam się, że problem może tkwić w napięciu między bazą a emiterem tranzystora Q3 przez co tranzystor nie otwiera się w pełni. Czy w takim wypadku należy podnieść napięcie na bazie czy jest jakiś lepszy sposób?

W załączniku schemat.
Załączniki

Awatar użytkownika
c4r0
Moderator
Posty: 2150
Rejestracja: 13 kwie 2004, 19:56
Lokalizacja: z lasu
Kontakt:

Post autor: c4r0 » 01 wrz 2008, 11:30

Musisz podnieść napięcie na jego bazie względem masy mostka. Napięcie baza-emiter musi być takie żeby płynął odpowiednio duży prąd i nie ma innej możliwości.

snow
Użytkownik
Posty: 794
Rejestracja: 16 sty 2007, 3:44
Lokalizacja: lubelskie
Kontakt:

Post autor: snow » 01 wrz 2008, 11:31

Do otwierania górnych tranzystorów musisz użyć dodatkowego tranzystora NPN podciągniętego kolektorem przez opornik do 12V a emiter na masę.

Mikan
-
Posty: 20
Rejestracja: 02 gru 2005, 18:20
Lokalizacja: Poznań

Post autor: Mikan » 01 wrz 2008, 12:28

@snow nie za bardzo kojarzę jak te tranzystory mają być otwierane, możesz wyjaśnić to dokładniej?

snow
Użytkownik
Posty: 794
Rejestracja: 16 sty 2007, 3:44
Lokalizacja: lubelskie
Kontakt:

Post autor: snow » 01 wrz 2008, 14:52

coś takiego jak tu:
Obrazek

Awatar użytkownika
gwozdex
Użytkownik
Posty: 879
Rejestracja: 24 lut 2006, 10:04
Lokalizacja: Czechowice-Dziedzice
Kontakt:

Post autor: gwozdex » 01 wrz 2008, 19:19

Ja sugeruję przeczytać notę katalogową układu L298
:arrow: http://www.st.com/stonline/books/pdf/docs/1773.pdf

Chodzi mi głownie o sterowanie driverem! Powinno pomóc.

Mikan
-
Posty: 20
Rejestracja: 02 gru 2005, 18:20
Lokalizacja: Poznań

Post autor: Mikan » 13 wrz 2008, 21:42

Udało mi się rozwiązać problem poprzez dodanie dodatkowych tranzystorów, dzięki za pomoc!

Tym razem mam kłopot związany z masą.

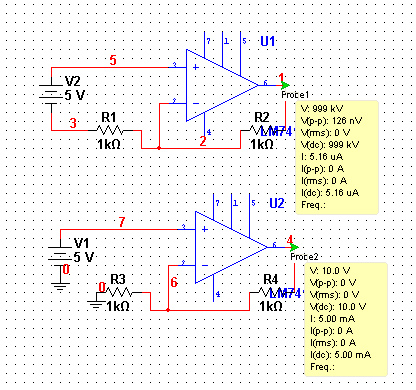

Dlaczego układ u góry nie funkcjonuje tak jak powinien? Przecież biegun minusowy baterii to masa. Czy to jest błąd symulatora czy ja źle pojmuje pojęcie masy? :roll:
Załączniki

Awatar użytkownika
c4r0
Moderator
Posty: 2150
Rejestracja: 13 kwie 2004, 19:56
Lokalizacja: z lasu
Kontakt:

Post autor: c4r0 » 13 wrz 2008, 22:30

Bo symulator nie wie że to jest masa, musisz tam podłączyć znaczek uziemienia. Po prostu zostaw połączenie baterii z R1 tak jak masz ale dołącz tam jeszcze uziemienie i powinno zadziałać.

adi-niunio
Użytkownik
Posty: 308
Rejestracja: 04 mar 2004, 9:21
Lokalizacja: Zabrze
Kontakt:

Post autor: adi-niunio » 14 wrz 2008, 8:19

to wynika z tego że takie programy rozwiązują układ metodą potencjałów wzłowych (zmodyfikowaną), wieć konieczne jest umiesczenie w ukąłdzie węzłą odniesienia o potencjale 0 czyli masy.
