Układ 4541. Pytanie do oslej łączki.

przemeksag · Post autor: **przemeksag** » 31 lip 2008, 11:00

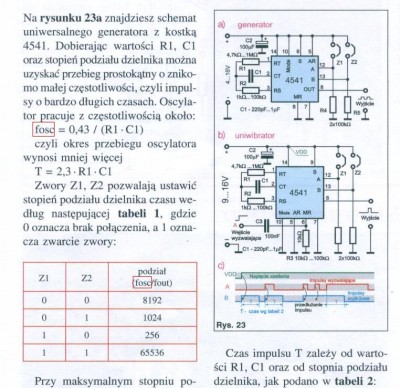

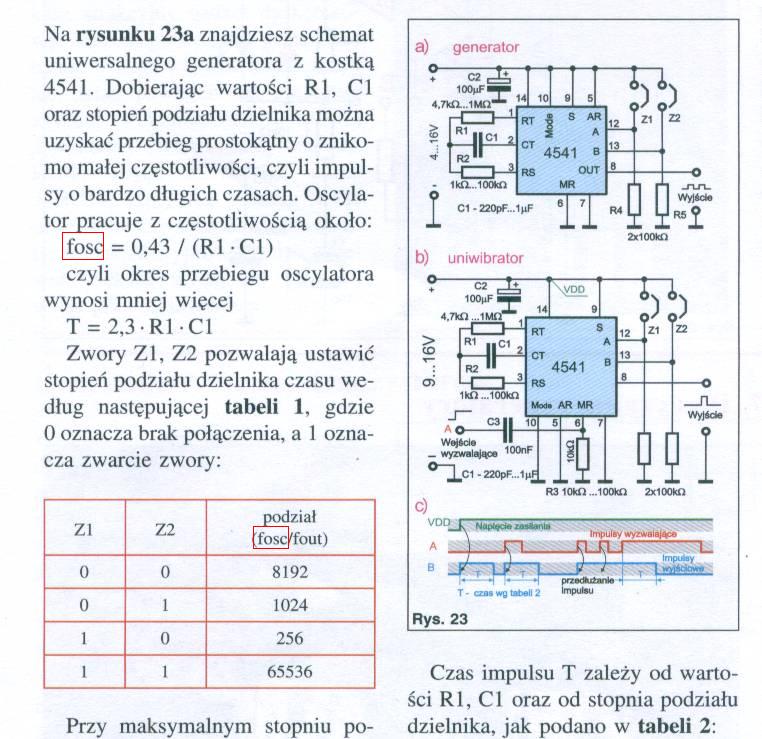

Witam w książce nr 2 oślej łączki wyprawa 6 ćw 11 jest coś takiego jak parametr fosc (zaznaczony na fotce poniżej). Co to jest i jak liczyć częstotliwość tego układu. Po niedługim czasie kombinowania wyszedł mi taki wzorek f (0.43/R1*C1)/(fosc/fout).
Czy to dobry wzór i 2 co to jest fosc/fout.

RcTomek · Post autor: **RcTomek** » 31 lip 2008, 11:15

fosc - częstotliwość pracy oscylatora RC
fout - częstotliwość sygnału na wyjściu układu

Dzieląc fosc przez fout otrzymujemy stopień podziału sygnału z oscylatora RC. W tabeli podane są wartości podziału zależne od bieżącego ustawienia zworek Z1 i Z2.
Wzór wyszedł Ci dobrze. Częstotliwość generatora RC [0.43/(R1*C1)] dzielisz przez fosc/fout [czyli stopień podziału zegara] i otrzymujesz wartość częstotliwości wyjściowej generatora 4541.

przemeksag · Post autor: **przemeksag** » 31 lip 2008, 14:47

OK dzięki kapuję
