Zasada działania układu /pasmo przenoszenia/

seg · Post autor: **seg** » 25 mar 2008, 19:51

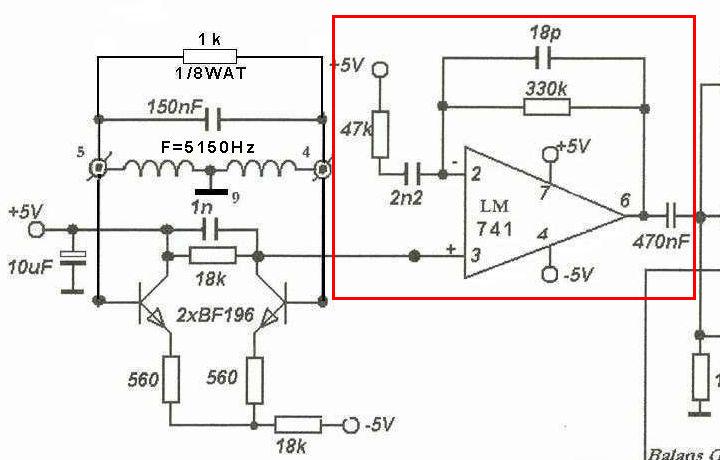

Jak obliczyć pasmo przenoszenia zakreślonego przedwzmacniacza [wzór]? Od których elementów ono zależy, jakie jest w widocznym na jpg układzie? Proszę pisać na temat, pomijając archaiczność 741.

Post autor: **Jony130** » 25 mar 2008, 20:50

Bardzo uproszczona analiza nie nieuwzględniająca wzajemnego oddziaływania na siebie filtrów
Fd=1/(2*Pi*R*C)=0.16/(47KΩ*2.2nF)=1.55Khz
Fg=0.16/(330KΩ*18pF)=27Khz
Kusr=1+(330K/47K)=8[V/V]
Wzmocnienie w pasmie zaporowym nie mniejsze niż 1V/V
