Zasilacz 0...30V 0...3A

Jesli jesteś początkującym elektronikiem, to tu z pewnością znajdziesz pomoc. Miejsce dobre do dyskusji nad podstawami elektroniki w zakresie teorii i praktyki.
krzysztof888
-
Posty: 18
Rejestracja: 21 lut 2008, 14:35
Lokalizacja: Śląsk

Zasilacz 0...30V 0...3A

Post autor: krzysztof888 » 23 lut 2008, 20:24

Cześć robie zasilacz ze strony:
http://www.electronics-lab.com/projects ... index.html
Nie wiem jaki dać tansformator:
-80W 2x12V
-80W 24V
Który polecacie bo 2x12V bym połączył uzwojenia a 12V bo chce mieć tam wentylator a 24V to bym musiał dać stabilizator.
Często widziałem w takich zasilaczach drugą diodę (oprócz tej co na schemacie jest)na której pisało "SIEĆ".W którym miejscu dać te diode:
przed transformatorem
po transformatorze
czy przed bezpiecznikiem
Co polecacie?

Awatar użytkownika
M@ciej
Użytkownik
Posty: 736
Rejestracja: 13 sie 2005, 21:38
Lokalizacja: Szczecin

Post autor: M@ciej » 23 lut 2008, 23:18

A nie lepiej przełączać uzwojenia 12/24V? Wtedy po wyprostowaniu będziesz miał ok 16 i ok. 33V. Można zrobić prosty układ komparatora,sterujący przekaźnikiem przełączającym uzwojenia. Wszystko ma na celu zmniejszenie strat mocy przy dużym poborze prądu i niskim napięciu. Jak sie zdecydujesz,rzucę jakichś schemat sterowania przekaźnikiem i wentylatorem.

krzysztof888
-
Posty: 18
Rejestracja: 21 lut 2008, 14:35
Lokalizacja: Śląsk

Post autor: krzysztof888 » 24 lut 2008, 8:59

ale co będzie jak połącze te uzwojenia będą wielkie straty mocy

----
jeszcze potrzebuje 12v i 5v
12 do wentylatora
5do woltomierza na ICL1707 tam trzeba symetryczne
czce dać transformator 24V 80W czyli 3,33A i przetwornice z komputera
co o tym sądzicie?



------------------------------
Post był raportowany. Jest już jeden temat dotyczący tego zasilacza. PROSZĘ SIĘ GO TYRZYMAĆ jeśli są jeszcze jakieś pytania. Ponadto zdania rozpoczynamy z dużej litery. ZbeeGin
Ostatnio zmieniony 24 lut 2008, 18:50 przez krzysztof888, łącznie zmieniany 1 raz.

Awatar użytkownika
M@ciej
Użytkownik
Posty: 736
Rejestracja: 13 sie 2005, 21:38
Lokalizacja: Szczecin

Post autor: M@ciej » 25 lut 2008, 15:08

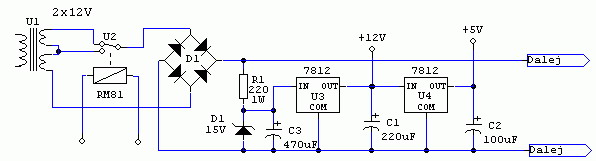

Spójrz na poniższy schemat. Dioda Zenera wraz z opornikiem obniżają wstępnie napięcie zasilania. Dla 24V zmiennego można diodę zwiększyć do 18 lub 24V. Chodzi o to, żeby zbyt wysokie napięcie nie spaliło stabilizatorów. Standardowo wytrzymują do 35V. Przekaźnik przełącza uzwojenia w zależności od ustawionego napięcia wyjściowego. Opornik 220Ω powinien być w miarę mocny, min. 1W, dioda tak samo. Stabilizatory muszą mieć radiatory, gdyż będą się grzały.

Jak Kolega będzie miał trudności, rzucę pełny schemat zasilacza mojego opracowania wraz z czujnikiem temp,wentylatorem itp.
