Do czego jest ten układ???

tomek3820 · Post autor: **tomek3820** » 29 sie 2006, 18:10

WITAM

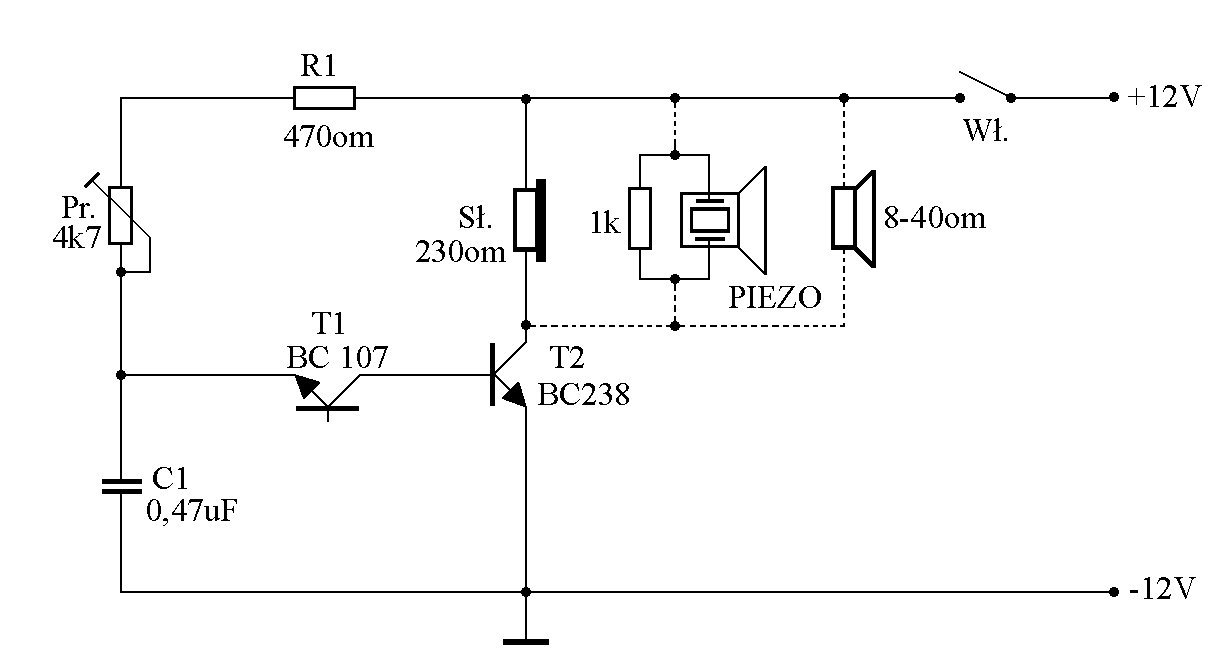

W załączniku znajduje się zdjęcie podobno generatora akustycznego...

Moje pytanie brzmi: czy ten układ ma szansę zadziałać? Ten tranzystor T1 wydaje mi się nieco dziwny... nie ma podłączonej bazy. I czy zamiast słuchawki mogę założyć diodę LED (i ew. rezystor).

POZDRAWIAM

-----------------------------------------------
nie usuwaj miniatur gdy załączasz duże rysunki gdyż rozciąga to cały układ forum i trzeba dolnym scrollem przewijać, poprawiłem to - Wojtek

novice · Post autor: **novice** » 29 sie 2006, 19:08

Z tego co się orientuje tranzystor z niepodlączoną baza moze pracować jako dioda zenera. Jeśli się mylę prosze mnie poprawić.

Mysle, że mozesz...

A do czego to służy? Jak na moje laickie oko, generruje on impulsy ( ale odkrycie, nie? ). Kiedy napięcie na kondensatorze osiągnie odpowiednią wartość otwiera się "dioda zenera", zasilając baze tranzystora i powstaje impuls o danej długości, "zasilający" elementy dolączone do tranzystora.

Post autor: **Jony130** » 29 sie 2006, 19:28

Jeśli chodzi tylko o migacz led to zobacz na ten schemat
http://www.eres.alpha.pl/elektronika/fu ... sch188.gif

tomek3820 · Post autor: **tomek3820** » 29 sie 2006, 20:30

DZIĘKI ZA TEN SCHEMAT

A odnośnie tego mojego pierwszego układu - tam jako T2 pracuje NPN. Czy mogę jakoś wsadzić tam tranzystor PNP...

POZDRO

Post autor: **Jony130** » 29 sie 2006, 20:43

nie musi być npn

tomek3820 · Post autor: **tomek3820** » 29 sie 2006, 20:55

W takim razie JAK MOGĘ GO TAM PODŁĄCZYĆ

Pozdrawiam

[ Dodano: 2006-08-29, 21:56 ]
W którym miejscu podłączyć emiter T1...

Post autor: **Jony130** » 29 sie 2006, 21:09

Nie rozumiem pytania??
Emiter T1 podłączamy do kondensatora C1 i potencjometru

tomek3820 · Post autor: **tomek3820** » 30 sie 2006, 13:16

SORY!!! Pomyliłem się

Chodzi mi o to jak zbudować ten układ na tranzystorze PNP

Post autor: **Jony130** » 30 sie 2006, 16:58

Raczej nie będzie działać z pnp bo mają większe napięcie przebicia( przynajmniej te które ja mama ) musisz dąć npn tak ja na schemacie.
A generalna zasada jest taka ze jak chcesz przerobić schemat na pnp to bodłaczasz tak samo jak na schemacie tylko tam gdzie masz minus dajesz plus i odwracasz wszystkie diody i kondensatory elektrolityczne.
Tu masz przykład takiej zmiany https://forum.elportal.pl/viewtopic.php ... ght=#18466
