Witam ostatnio robiłem porządki i znalazłem kilka nie kompletnych zasilaczy at i sobie pomyślałem czy można by z nich zrobić jeden więc po czytałem o tym i wpadłem na pomysł żeby generatorem był Ne 555 skoro jest taki uniwersalny . Ale po kolei znam teorie zasilacza impulsowego wiem ze źródło prądu 230V 5OHz należy wyprostować odfiltrować potem to wyprostowane znowu zamienić na prąd zmienny ale nie przemienny tylko pulsujący no i w mojej głowie zrodził się pomysł żeby zajął się tym 555 za pomocą tranzystora MOS FET np IRF 740 to podać do tego transformatorka oczywiście 555 zasilić z zasilacza bez transformatorowego na wyjściu dać filtry i diody schotkiego i zrobić układ regulacji za pomocą transoptora czy ten pomysł da się zrealizować jeżeli tak to proszę o jakieś wskazówki dodam ze ma przetwornice impulsowa która sam zrobiłem 12V na 100V tez na 555
dziękuje pozdrawiam
czy jest to mozliwe projekt zasilacza ipulsowego ??
czy jest to mozliwe projekt zasilacza ipulsowego ??
- Załączniki
-

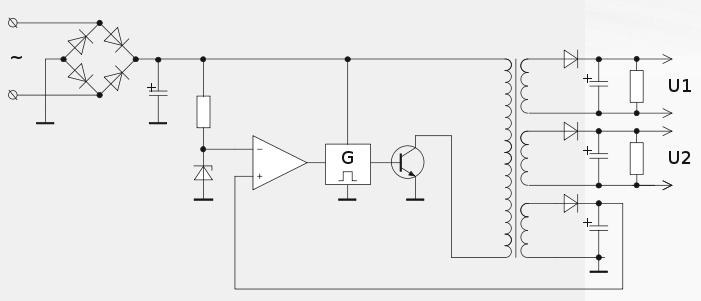

- kieruje się tym schematem blokowym
W ogólności pomysł jest poprawny, chociaż na tym schemacie brakuje wielu istotnych rzeczy. Jednak budowa takiego konkretnie zasilacza nie ma sensu. Jednym z najważniejszych parametrów zasilacza jest sprawność, a w takiej konfiguracji (flyback lub forward, bo nie zaznaczyłeś kierunków uzwojeń) z NE555 w roli generatora sensownej sprawności bym się nie spodziewał. Nie powiedziałeś też jakiej mocy ma to być zasilacz. W ogólności polecam trzymać się specjalnych układów do zasilaczy, jak np. stosowany w zasilaczach komputerowych TL494, i zbudować coś sprawdzonego a nie wyważać otwarte drzwi.
mi chodzi o raczej taki doświadczalny zasilacz
żebym się nauczył żebym coś sam zbudował i żebym rozumiał zasadę działania taki zasilacz mógłby być u mnie w warsztacie jako i zastępować mi akumulator taki żeby pompka PIERBURG do paliwa albo radio samochodowe na nim poszło
dziekuje
[ Dodano: 2010-06-03, 18:40 ]
Zbudowałem układ testowy Z NE 555 oczywiście na próbę użyłem napięcia z mojej przetwornicy coś około 200V DC Timer zasiliłem z akumulatorka bo nie miałem jeszcze gotowego stabilizatora i tu jest moje pierwsze pytanie czy da się zrobić taki stabilizator zeby 555 zasilić z tego 200V DC słyszałem o zasilaczu bez transformatorowym czy w dobrym kierunku idę?? .Uruchomiłem układ i miałem problem gdyż na wyjściu transformatora z ZASILACZA AT dałem diodę i kondensator i podłączyłem tam silnik i silnik kręcił się porównywalnie jakbym zasilił go z 15V czyli zadziałało tylko problem w tym ze miernikiem na ustawieniu DC nie mogę zmierzyć napięcia jakie tam powstaje bo miernik pokazuje 00,00 dlaczego tak jest????
żebym się nauczył żebym coś sam zbudował i żebym rozumiał zasadę działania taki zasilacz mógłby być u mnie w warsztacie jako i zastępować mi akumulator taki żeby pompka PIERBURG do paliwa albo radio samochodowe na nim poszło dziekuje
[ Dodano: 2010-06-03, 18:40 ]
Zbudowałem układ testowy Z NE 555 oczywiście na próbę użyłem napięcia z mojej przetwornicy coś około 200V DC Timer zasiliłem z akumulatorka bo nie miałem jeszcze gotowego stabilizatora i tu jest moje pierwsze pytanie czy da się zrobić taki stabilizator zeby 555 zasilić z tego 200V DC słyszałem o zasilaczu bez transformatorowym czy w dobrym kierunku idę?? .Uruchomiłem układ i miałem problem gdyż na wyjściu transformatora z ZASILACZA AT dałem diodę i kondensator i podłączyłem tam silnik i silnik kręcił się porównywalnie jakbym zasilił go z 15V czyli zadziałało tylko problem w tym ze miernikiem na ustawieniu DC nie mogę zmierzyć napięcia jakie tam powstaje bo miernik pokazuje 00,00 dlaczego tak jest????
