01/07 i 02/07 Praktyczny zasilacz warsztatowy ZU-1

kubak1987 · Post autor: **kubak1987** » 16 lut 2007, 14:54

Witam.

Czy ktoś zmontował już ten zasilacz i próbował go uruchomić ?

W moim wykonaniu jako T1 pracuje 2N3055, T2-BD244C, T3- no i tu jest problem
bo jako T3 pracowały już tranzystory BC547A/BC547B, BC237A
i efekt był taki że po obciążeniu moduł stabilizatora żarówką 12V/6W i regulacji napięcia od zera tranzystor T3 przy napięciu ok 0,5V pod obciążeniem palił się.
Dołączenie jako obciążenia wentylatora 12V z zasilacza komputerowego powodowało że tranzystor T3 nie palił się ale w ciągu ok 10 osiągał temperaturę 120°C.
Bez obciążenia (tylko woltomierz) dało się regulować napięcie w całym zakresie (wszystkie tranzystory zimne)

Ma ktoś pomysł co jest nie tak.

Pozostałe elementy są montowane według wykazu z EDW 02/07

marcing · Post autor: **marcing** » 17 lut 2007, 12:30

Wygląda to na błąd w montażu... ponieważ wg schematu przez ten tranzystor płynie tylko prąd bazy T2.

Warto wypróbować sposób z dołożeniem diody D5... ale wpierw sprawdziłbym prąd płynący do kolektora T3 - wg opisu powinien być nie większy niż kilka mA.

kubak1987 · Post autor: **kubak1987** » 17 lut 2007, 22:54

Popełniłem błąd w montażu. Tranzystor T2 wlutowałem na odwrót.

Dziękuje za pomoc, uważam temat za zamknięty.

marcing · Post autor: **marcing** » 17 lut 2007, 22:58

Nie zamykam tematu - możliwe, że ktoś jeszcze będzie miał jakiś problem, jak również Autor może zechce się wypowiedzieć.

kubak1987 · Post autor: **kubak1987** » 18 lut 2007, 19:16

Jakby ktoś montował układ i sugerował się oznaczeniami na płytce może popełnić ten błąd co ja.

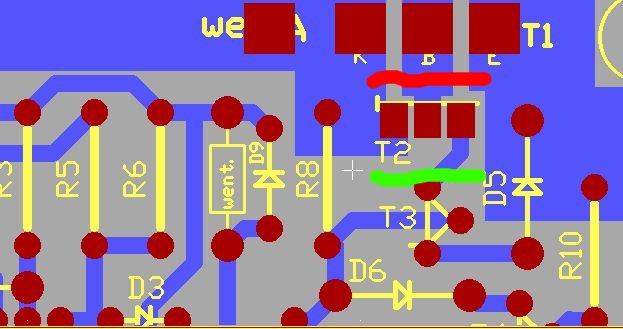

Jeżeli jako T2 montujemy tranzystor BD244 to opis na płytce może sugerować że tranzystor powinien być zwrócony blachą (tą którą przykręcamy do radiatora) do czerwonej kreski i ten błąd popełniłem. Blacha tranzystora powinna być zwrócona do zielonej kreski.

Zamiast R4 warto zamontować potencjometr montażowy 47kΩ i za jego pomocą wyregulować temperaturę przy której zadziała komparator.

To takie moje spostrzeżenia.

m4jkel · Post autor: **m4jkel** » 27 mar 2007, 11:12

Witam, mam kilka pytań do tego zasilacza:

1. Czy tranzystor mocy mogę zamontować na jednym radiatorze razem z mostkiem prostowniczym? Oczywiście radiator będzie odpowiednio duży.

2. Chcę zamontować woltomerz i amperomierz NE015 http://www.elektroda.pl/rtvforum/topic413530.html. Jeden taki układ pobiera 200mA. Czy mogę podlączyć je osobnym mostkiem prostowniczym do transformatora głównego? Mam toroida 2X12V 200VA i chciałem podlączyć je do jednego uzwojenia 12V. Czy raczej powinienem zastosować osobny transformator małej mocy?

3. Czy konieczne jest zrobienie układu softstartu do toroida?

4. Czy maksymalny ciągły prąd z gałęzi stabilizowej zależy tylko od efektywności odprowadzanego ciepła z tranzystora? Innymi słowy czy przy odpowednio dużym radiatorze mogę pociągnąć prąd ciągły np. 6, 8, 10 A?

Pozdrawiam

GAVRON · Post autor: **GAVRON** » 27 mar 2007, 18:49

m4jkel pisze:Czy tranzystor mocy mogę zamontować na jednym radiatorze razem z mostkiem prostowniczym? Oczywiście radiator będzie odpowiednio duży.

Można, tylko że należy korpus tranzystora i mostka izolować od siebie galwanicznie, czyli np. dać pod tranzystor podkładkę silikonową.

3. Czy konieczne jest zrobienie układu softstartu do toroida?

Raczej TAK

m4jkel pisze:4. Czy maksymalny ciągły prąd z gałęzi stabilizowej zależy tylko od efektywności odprowadzanego ciepła z tranzystora? Innymi słowy czy przy odpowednio dużym radiatorze mogę pociągnąć prąd ciągły np. 6, 8, 10 A?

Zależy jaki masz tranzystor mocy, jaki wytrzymuje skuteczny (ciągły prąd) kolektora i jaką moc maksymalną może wytracać (katalogowo) przy danych warunkach pracy.

m4jkel · Post autor: **m4jkel** » 27 mar 2007, 21:11

GAVRON pisze:Zależy jaki masz tranzystor mocy, jaki wytrzymuje skuteczny (ciągły prąd) kolektora i jaką moc maksymalną może wytracać (katalogowo) przy danych warunkach pracy.

No tak, zapomniałem podać jego oznaczenia. To jest BD249C http://www.datasheetcatalog.com/datashe ... 249C.shtml

Więc jeśli dobrze odczytałem z tej dokumentacji, maksymalny ciągły prąd kolektora to 25A, a maksymalna oddawana moc to 125W. Czyli wytrzyma sporo

GAVRON · Post autor: **GAVRON** » 29 mar 2007, 15:53

Tak, ale uwaga na Figure 1 – moc tracona przez tranzystor w funkcji temperatury jego obudowy. To jest ważne przy doborze radiatora.

m4jkel · Post autor: **m4jkel** » 02 kwie 2007, 15:50

Dzięki za odpowiedź GAVRON.

Mam jeszcze jedno pytanie, głównie do ludzi, którzy zbudowali ten zasilacz. Jak zdobyliście przelącznik ogranicznika prądowego? Pytałem u mnie w sklepach elektronicznych (Katowice) i mają tylko przełączniki góra 1A, czyli zdecydowanie za mało.

Jakie inne konstrukcje ograniczka prądowego mogę tu zastosować? Czytałem o płynnym regulowanym ograniczeniu prądowym z wykorzystaniem układu LM338 http://www.ortodoxism.ro/datasheets/nat ... 009060.PDF. Zastanawiam się tylko, jak to będzie działać z całym zasilaczem. Autor pisze w artykule o "problemach z oscylacjami i nistabilnością prądu", dlatego pytam.

kubak1987 · Post autor: **kubak1987** » 02 kwie 2007, 20:14

Podłączałem zasilacz do oscyloskopu i sprawdzałem jak pracuje ograniczenie prądowe i powstają drobne oscylacje w momencie zadziałania ogranicznika. W tej chwili w moim wykonaniu w roli ogranicznika pracuje kawałek drutu oporowego ustalającego maksymalny prąd ograniczenia na 2,5 A a docelowo planuje wykonać elektroniczny ogranicznik prądu na jakimś LM'ie. (komparatorze nie stabilizatorze)

m4jkel · Post autor: **m4jkel** » 05 kwie 2007, 9:20

Zmontowałem wszystko z podanych elementów, zastąpiłem tylko tranzystory BC547A i BC547B,C zamiennikiem BC55, bo ich nie było w sklepie. Tranzystor mocy to BD249C. Po podłączeniu do transformatora na uzwojeniu 12V, bez obciążenia na wyjściu stabilizatora mam około 16,30V . Problem w tym, że nie mogę tego napięcia w żaden sposób regulować.

Podejrzewam komparator, ale mogę się mylić. Spadek napięcie jak i cały dzielnik na rezystorze R7 i głównym potencjometrze regulacyjnym P1 jest prawidłowy. Na dzielniku R11 (regulacyjny) R12 też wszystko wygłąda w porządku. Na wejściu odwracalnym komparatora U1B mam napięcia w zakresie od 0 do 4,8V w zależności od ustawienia P1, na wejściu nieodwracalnym 2,3 - 16,3V (w zależności od R11). Na wyjściu komparatora uzyskuje 7,4 - 7,8V.

Proszę o porady, na co jeszcze mógłbym zwrócić uwagę, co pomierzyć żeby dojść do rozwiązania.

Pozdrawiam

EDIT: Problem rozwiązany. Odwrotnie wlutowane tranzystory, ale inne niż u autora wątku. Nvmd

TeslaBuilder · Post autor: **TeslaBuilder** » 08 kwie 2007, 12:30

Witam.
Przymierzam się do wykonania tego zasilacza i mam pytanie odnośnie tranzystorów. T3 i T5 to BC547A, a T4 to BC547B,C. Przejrzałem pospiesznie karty katalogowe i to jest chyba to samo. Można użyć jednego, prawda?
Pozdrawiam.

GAVRON · Post autor: **GAVRON** » 08 kwie 2007, 13:25

Niezupełnie, te literki na końcu oznaczenia A, B, C, wskazują na zakres współczynników wzmocnienia poszczególnych egzemplarzy. Grupa:
A – β=110-220
B – β=200-450
C – β=420-800

Jeżeli już bym miał stosować jedną grupę to zamiast A, dałbym B lub C, ale nigdy zamiast C, B nie dałbym A. Mogą się pojawić drobne problemy przy uruchomieniu układu, może być konieczna korekcja elementów im towarzyszących czasami.

TeslaBuilder · Post autor: **TeslaBuilder** » 08 kwie 2007, 15:24

Dzięki.
A będzie jakaś różnica w działaniu tego zasilacza, od tego czy użyję jako T4 BC547B, czy C?
