A może coś po polsku o tym układzie?

spark · Post autor: **spark** » 27 paź 2005, 14:26

No wiesz gdyby to był polski wytwór to problemu by nie było...
a tak to zostaje Ci tylko słownik w łapki i przewracać kartki...
albo pobiegać za English Translator proponuję 3 - dobrze się z niego korzysta i dobrze tłumaczy

.

Post autor: **Wojtek** » 02 lis 2005, 21:03

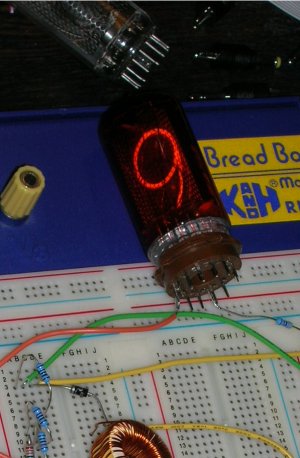

Chyba budowa mojego zegara nixie nabierze rozpedu - poniżej rozświetlona lampka zasilana z układu zbudowanego na przetwornicy MC34063A

elektron · Post autor: **elektron** » 03 lis 2005, 20:45

A ja jestem w fazie testów klinicznych

nixie.avi[1,7MB] lub nixie.mov [4MB]

Post autor: **Wojtek** » 05 lis 2005, 15:03

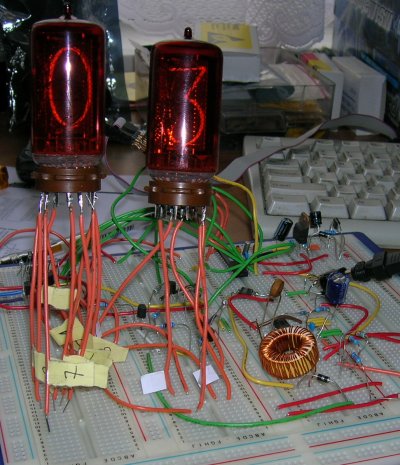

Następny etap czyli multipleksowanie lampek

elektron · Post autor: **elektron** » 05 lis 2005, 15:41

Jak mocno nagrzewa się twoja cewka i jakie ma parametry. Moja po pewnym czasie pracy potrafi się nieźle rozgrzać. Przetwornice zbudowałem na ne555 i L 100uH/1A. Choć to nie powinno mieć większego znaczenia zastanawiam się czy nie lepszym rozwiązaniem jest MC34063A

Post autor: **Wojtek** » 05 lis 2005, 15:45

Nawinąłem ją na 330uH, jest zimna, też wydaje mi się ża MC34063 jest lepszym wyborem

Post autor: **Wojtek** » 04 gru 2005, 20:58

Mój zegar już niedługo bedzie ukończony , jest już zmontowany na docelowych obwodach drukowanych (wykonanych tzw. "metodą żelazkową") i podstawowa funkcja zegara działa czyli odmierza czas i ładnie się wyświetla na 6-ściu lampkach.

elektron · Post autor: **elektron** » 04 gru 2005, 21:08

No to prosimy o zdjęcia

Post autor: **Wojtek** » 17 gru 2005, 20:40

Jutro wrzucę zdjęcia - zegar jest już gotowy, tzn brakuje obudowy ale pomysł na nią już jest. Wszystkie funkcje a więc czas wyśiwetlany na 6 lampkach (godziny , minuty i sekundy) , data, budzik działają dobrze, multipleksowanie też pięknie chodzi bez "podświetleń".

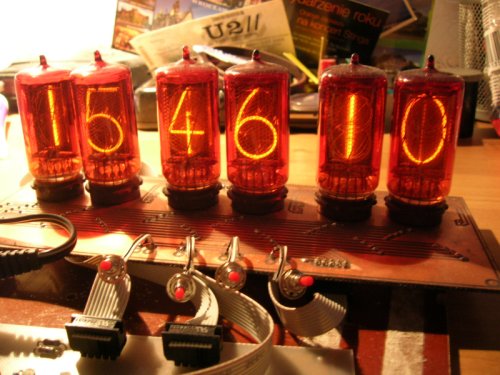

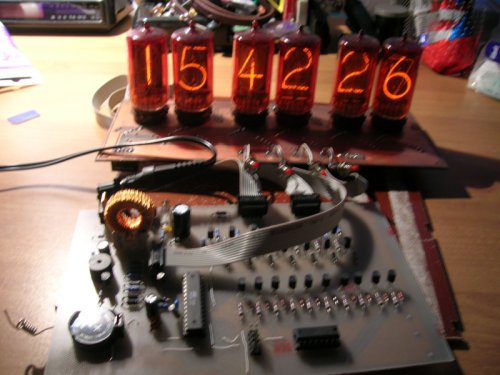

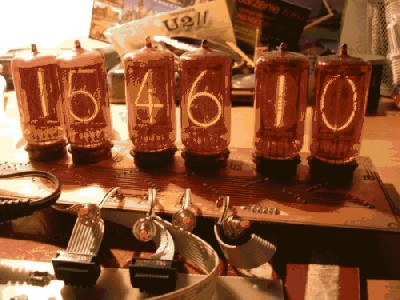

Post autor: **Wojtek** » 18 gru 2005, 16:15

Oto aktualne zdjecia, mam jeszcze filmik prezentujacy mozliwości ale jest za duży (16MB) aby go tu umieszczać

tasza · Post autor: **tasza** » 18 gru 2005, 16:48

bardzo ładny, gratuluje...
a filmik możesz wrzucić przez ftp do foldera /n0005 albo /ea na serwerze
tasza

Post autor: **Wojtek** » 18 gru 2005, 17:29

No to jak ktoś bedzie miał ochotę zobaczyć filmik to jest tutaj

Tranzystor · Post autor: **Tranzystor** » 21 gru 2005, 15:17

Bardzo mi się podoba Twój zegar. Chciałbym się dowiedzieć czy to jest zwykły zegar czy może ma budzik?

Post autor: **Wojtek** » 21 gru 2005, 17:46

Tak, wyżej wymieniłem jego funkcje.
