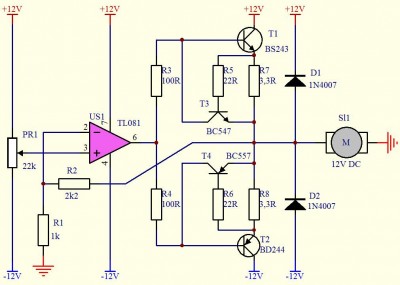

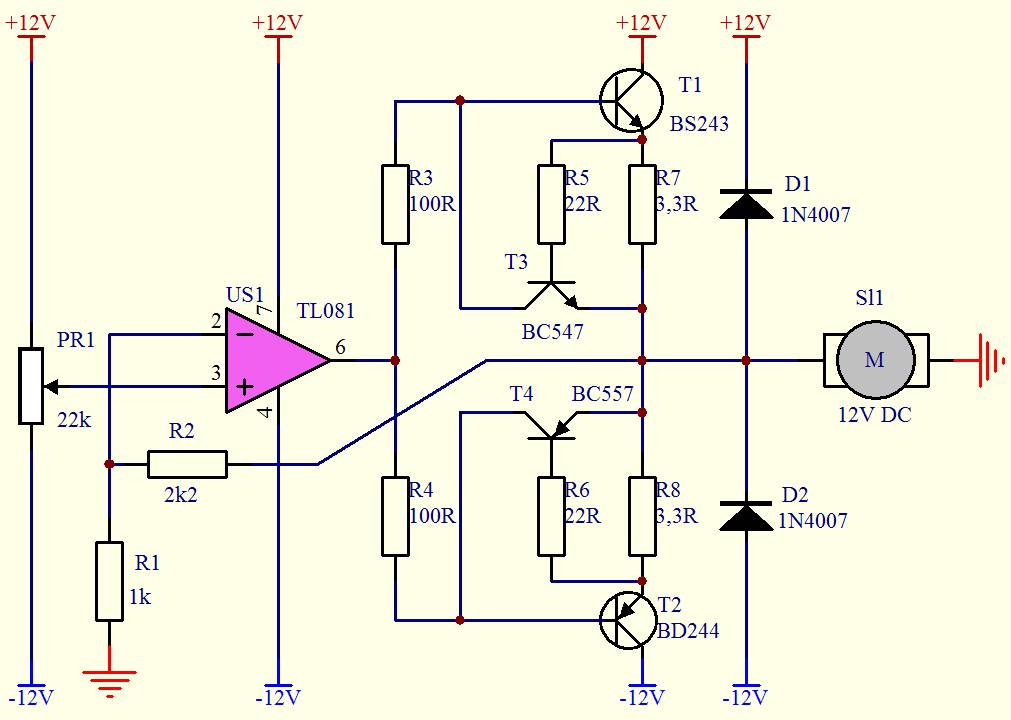

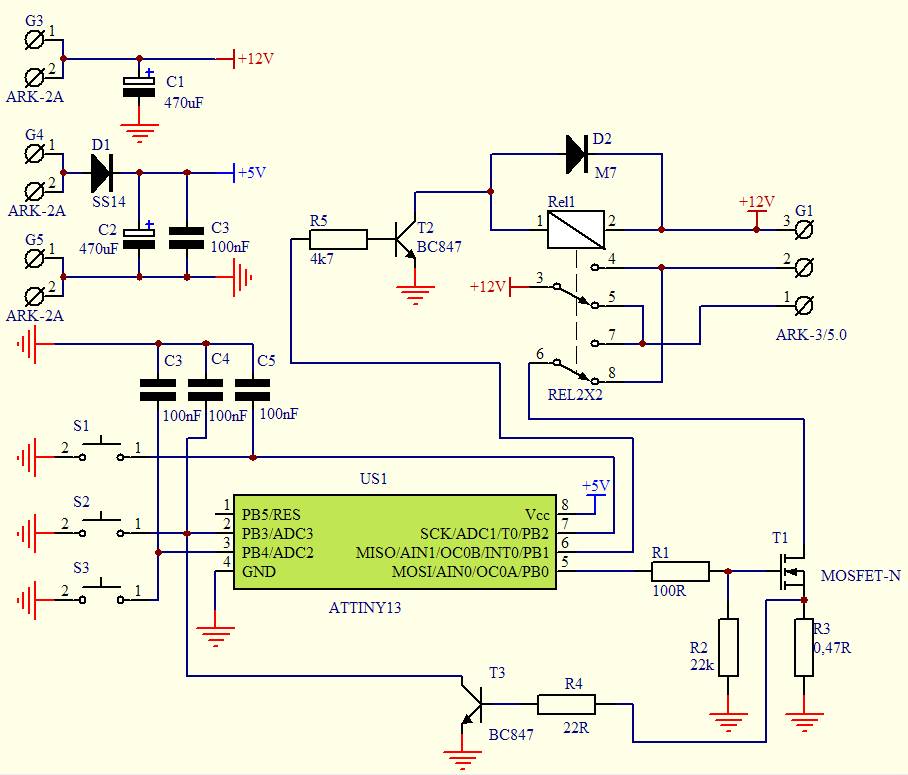

Ostatnio wpadło mi w ręce kilka niedużych (zwykłych) silników od drukarek. Całkiem dobrze chodzą w zakresie napięć zasilania 12-20V. Chciałem do nich zrobić liniowy sterownik. Dodatkowo chodziło mi o to, by silnik stał w środkowym położeniu potencjometru, natomiast pokręcenie go w jedną stronę powoduje obracanie silnika np. w prawo, natomiast w drugą stronę względem środka, obraca silnik np. w lewo. Stąd taki schemat a nie inny (załącznik).
Chciałbym, żeby Koledzy przyjrzeli się temu schematowi, zanim zacznę palić tranzystory i powiedzieli, co może być nie tak?
Pozdrawiam
