uklad
jak zrobic najprostszy układ na który trzeba podac impuls o długosci ok 3 sekundy by na wyjsciu pojawił sie stan wysoki

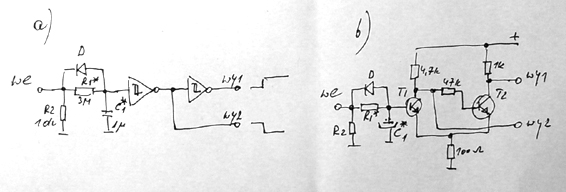

Najprościej będzie wykorzystać przerzutnik Szmitta, na rys.a)- z wykorzystaniem bramek scalonych, na rys.b)- na tranzystorach.
Po doprowadzeniu stanu wysokiego na wejście układu (rys.a), przez rezystor R1 zacznie się ładować kondensator C1, napięcie na nim zacznie stopniowo narastać, i po pewnym czasie, zależnym od stałej czasowej elementów R1, C1, napięcie to przekroczy tzw. "próg Szmitta", i wyjścia przerzutników zmienią stany na przeciwne. Na wyjściu pierwszego pojawi się stan niski, a na wyjściu drugiego stan wysoki. Dioda D służy do szybkiego rozładowania kondensatora gdy na wejściu znowu pojawi się stan niski, i układ wtedy jest gotowy do następnego cyklu.
Analogocznie działa przerzutnik Szmitta na tranzystorach, z tym, że będą się różnić wartości RC, i oczywiście trzeba więcej elementów.
Po doprowadzeniu stanu wysokiego na wejście układu (rys.a), przez rezystor R1 zacznie się ładować kondensator C1, napięcie na nim zacznie stopniowo narastać, i po pewnym czasie, zależnym od stałej czasowej elementów R1, C1, napięcie to przekroczy tzw. "próg Szmitta", i wyjścia przerzutników zmienią stany na przeciwne. Na wyjściu pierwszego pojawi się stan niski, a na wyjściu drugiego stan wysoki. Dioda D służy do szybkiego rozładowania kondensatora gdy na wejściu znowu pojawi się stan niski, i układ wtedy jest gotowy do następnego cyklu.
Analogocznie działa przerzutnik Szmitta na tranzystorach, z tym, że będą się różnić wartości RC, i oczywiście trzeba więcej elementów.
