Witam,
Jestem nowy na tym forum i chcialbym prosic o pomoc osob madrzejszych od siebie w
naprawie modulu bms z baterii litowo jonwej. O pomoc w tej sprawie zapytalem równiez na
elektroda.pl. Poki co nie udalo mi sie ruszyc z miejsca wiec pytam tez i tutaj.
Przechodząc do szczegółów, mam akumulator litowo jonowy 33V, 30A z (najprawdopodobniej) uszkodzonym modułem BMS. Składa się on z 9 płaskich ogniw. Napięcie na ogniwach baterii (razem) =32V. Kazde z ogniw pojedynczo ma po około 3.5V. Z jakichś przyczyn BMS odcina je i nie pozwala naładować tej baterii.

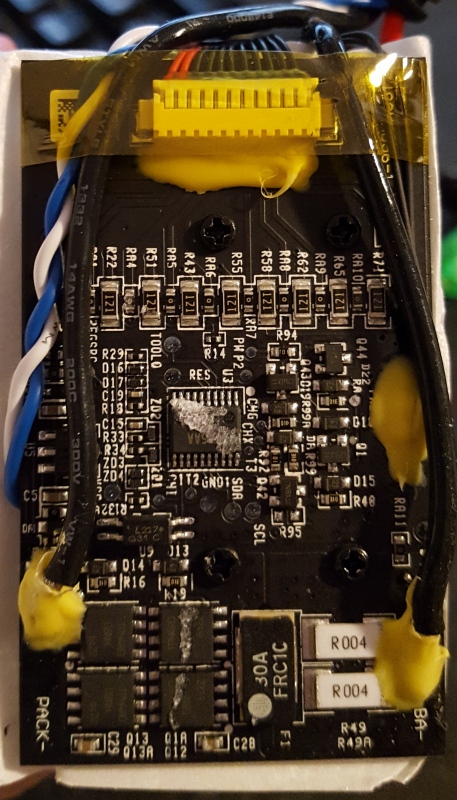

BMS model: SSHHD96-1-REV3
Rozmiary BMS: 65x40mm
Wstępne pomiary:
- napięcie ładowarki na zacisku PACK- i (+) baterii = 42V (bez ładowarki 1.6V)
- napięcie miedzy (+) baterii i BA- =32V
- wszystkie napięcia z ogniw dochodzą do BMS ( rezystory R37 do R71)
- Rezystory niskomowe (R49 i R49A) wygladają na sprawne (32V)
- element (F1) z oznaczeniami FRC1C 30A (bepiecznik termiczny) okolo 32 V
Czy mógłby mi ktoś odpowiedzieć na następujące pytania:
1. Czy można jakoś zdiagnozować i naprawić uszkodzony element w tak małym BMS, prosiłbym o ewentualne wskazówki co do dalszej diagnozy?
2. Jaki jest zamiennik tego BMS (krytyczne sa wymiary pcb 65x40mm) ?
Pomoc w naprawi modulu BMS SSHHD96-1-REV3
Pomoc w naprawi modulu BMS SSHHD96-1-REV3
- Załączniki
-
Ostatnio zmieniony 15 lip 2017, 2:43 przez michulus, łącznie zmieniany 1 raz.
Dodaje pomiary prostokątnych MOSFETow TPH4R008NH.
Wyprowadzenia TPH4R008NH według aplikacji :
1, 2, 3: Source
4: Gate
5, 6, 7, 8: Drain

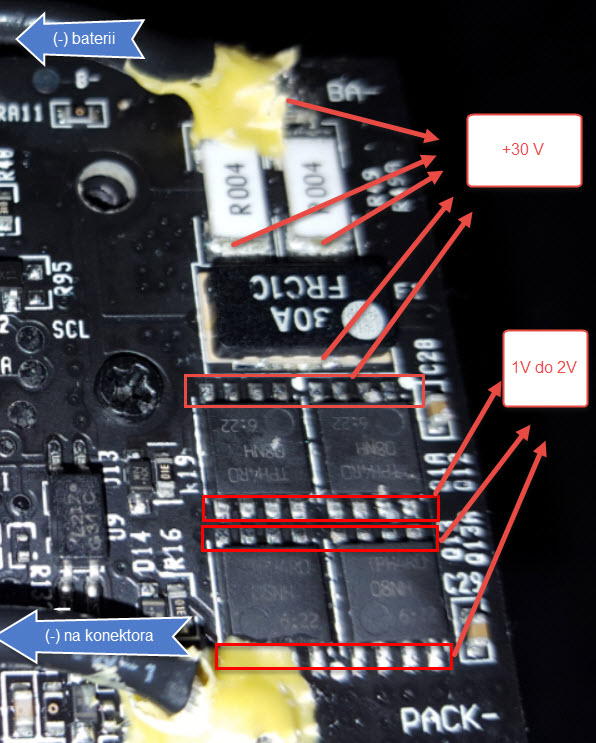

Napięcia jak na podłączonym obrazku
Nóżki (1-4) na Q1A i Q12 = 30V do 31V
Nóżki (5-4) na Q1A i Q12 = napięcie opadające od około 3V do 1V
Nóżki (1-4) na Q13 i Q13A = napięcie opadające od około 3 V do 1V
Nóżki (5-4) na Q13 i Q13A = napięcie opadające od około 3 V do 1V
Obserwacje:
1.Po dłączeniu ogniw baterii i sprawdzeniu scieżek wychodzi że sa jakieś znaczące oporności (zależy jak przyłożyć sondy miernika) między nożkami Q1A i Q12. Nie ma przebicia między bramką a drenem i wejsciem. Zgaduje, że Q1A i Q12 mogą być sprawne.
2. Dla Q13 i Q13A, w którą stronę by nie mierzyc wychodzi mi, że między wejściem a drenem jest przebicie (< 1 Ohma)
3. Nie rozumiem jak te Mosfety razem są połączone. Spodziewałem się, że w szereg ale mierząc przejścia między nimi wychodzi mi, że dreny z wszystkich 4 mosfetów prowadzą na (-) konektora.
Wyprowadzenia TPH4R008NH według aplikacji :
1, 2, 3: Source
4: Gate
5, 6, 7, 8: Drain
Napięcia jak na podłączonym obrazku
Nóżki (1-4) na Q1A i Q12 = 30V do 31V
Nóżki (5-4) na Q1A i Q12 = napięcie opadające od około 3V do 1V
Nóżki (1-4) na Q13 i Q13A = napięcie opadające od około 3 V do 1V
Nóżki (5-4) na Q13 i Q13A = napięcie opadające od około 3 V do 1V
Obserwacje:
1.Po dłączeniu ogniw baterii i sprawdzeniu scieżek wychodzi że sa jakieś znaczące oporności (zależy jak przyłożyć sondy miernika) między nożkami Q1A i Q12. Nie ma przebicia między bramką a drenem i wejsciem. Zgaduje, że Q1A i Q12 mogą być sprawne.
2. Dla Q13 i Q13A, w którą stronę by nie mierzyc wychodzi mi, że między wejściem a drenem jest przebicie (< 1 Ohma)
3. Nie rozumiem jak te Mosfety razem są połączone. Spodziewałem się, że w szereg ale mierząc przejścia między nimi wychodzi mi, że dreny z wszystkich 4 mosfetów prowadzą na (-) konektora.
