http://www.rls.si/am4096-12-bit-rotary- ... coder-chip
Układ jest zalany żywicą więc nie zmam rozkładu elementów na PCB znam tylko 4 wyprowadzenia A, B zasilanie oraz masę.
Enkoder jest zakończony kablem o długości około 45 cm.
Mam zamiar podpiąć go do procesora ATmega2560 zasilanego z 5V.
Enkoder będzie pracował w bliskiej odległości od anteny KF do której może być dostarczona moc nawet do 2KW W.CZ.
W związku z tym chciałem odizolować galwanicznie enkoder od procesora,stosując optoizolator np 4n25 izolując tym samym układ od zakłóceń, przepięć i pola W.CZ.
I tu o to natknąłem się na mały problem.
Jak rozwiązać podłączenie, nie znam maksymalnej dozwolonej wartości prądu jaki może płynąc przez układ wyjściowy dla linii A i B.
PDF układu AM4096 milczy na ten temat.
Postanowiłem zaryzykować z prądem 10mA wartość rezystora to 1K
Co sądzicie o takim rozwiązaniu.

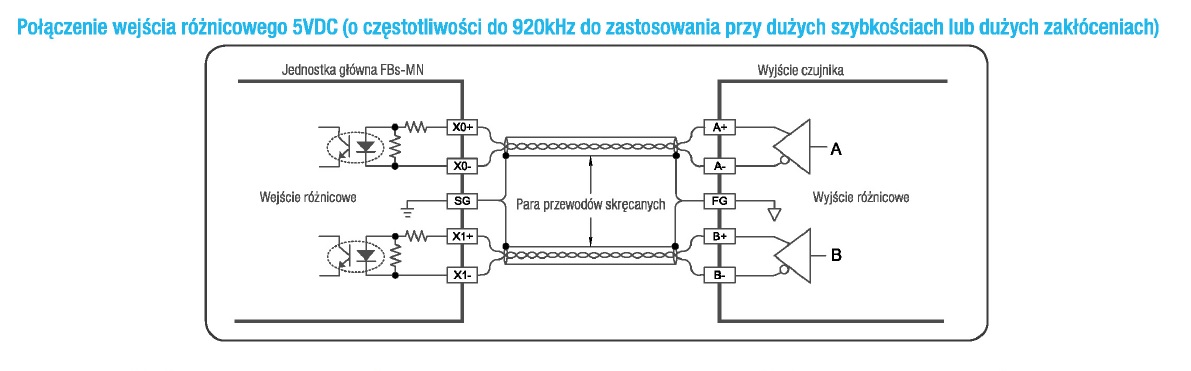

W rozwiązaniach fabrycznych spotkałem się też z układem o wspólnej masie dla jak np w schemacie z linku poniżej.

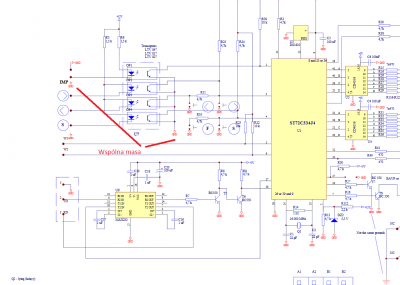

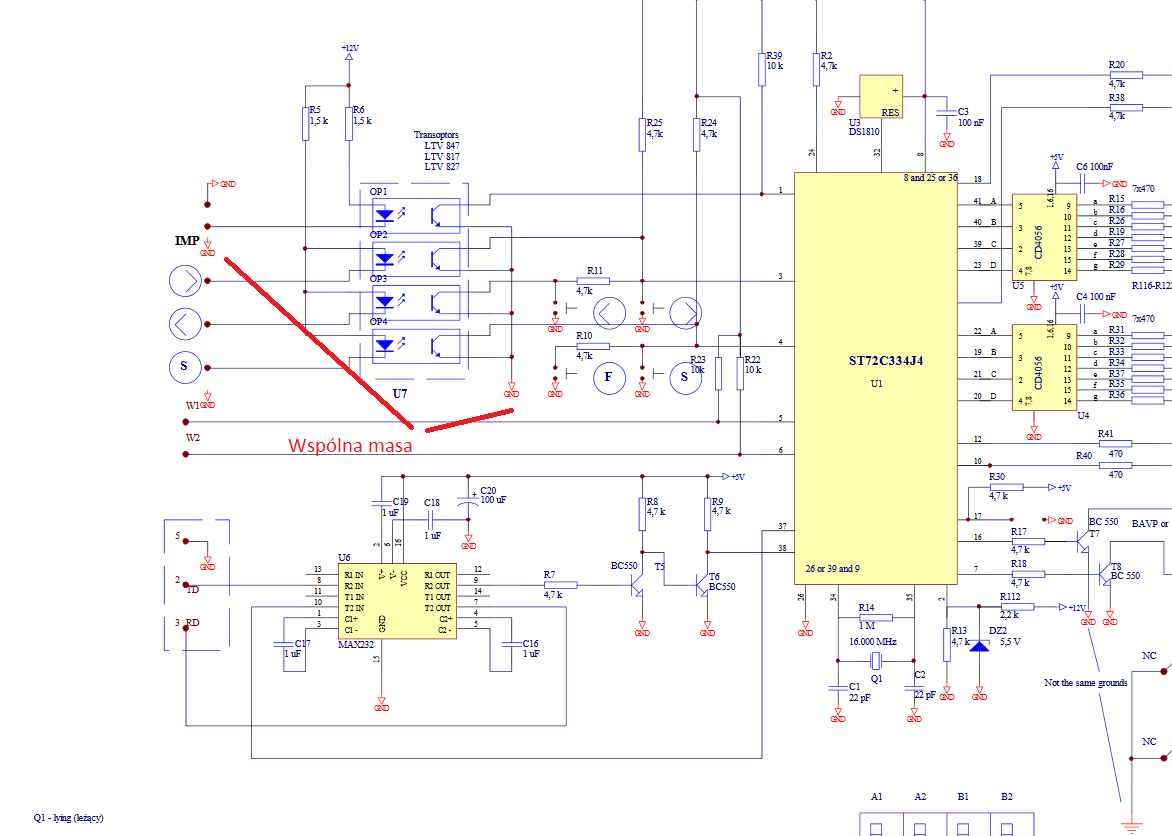

Układ U7 LTV847 ma wspólna masę po obu stronach optoizolatora http://cdn.spid.net.pl/schematy/Rot1Prog-Schemat.pdf
Jaki jest sens łączenia tych dwóch mas?? Czy zakłócenia nie przedostaną się właśnie przez tą masę???
Rysunek na dole
