Witam
Badając cewkę miernikiem od AVT uzyskałem taki przebieg jak poniżej. Czym spowodowane są nieliniowe zbocza i zakłócenia przy przełączaniu?
Cewka to mały dławik pionowy THT o indukcyjności 10uH i prądzie 1.2A.
Pozdrawiam
zakłócenia przy pomiarze cewki
zakłócenia przy pomiarze cewki
- Załączniki
-
- SDS00022.png (3.02 KiB) Przejrzano 3984 razy
Re: zakłócenia przy pomiarze cewki
Jak włączony jest miernik?Heterodyn pisze:Witam
Badając cewkę miernikiem od AVT uzyskałem taki przebieg jak poniżej. Czym spowodowane są nieliniowe zbocza i zakłócenia przy przełączaniu?
Cewka to mały dławik pionowy THT o indukcyjności 10uH i prądzie 1.2A.
Pozdrawiam
Gdzie włączony jest dławik?
Co ewentualnie nim steruje?
PS
To z AVT to miernik czy oscyloskop?

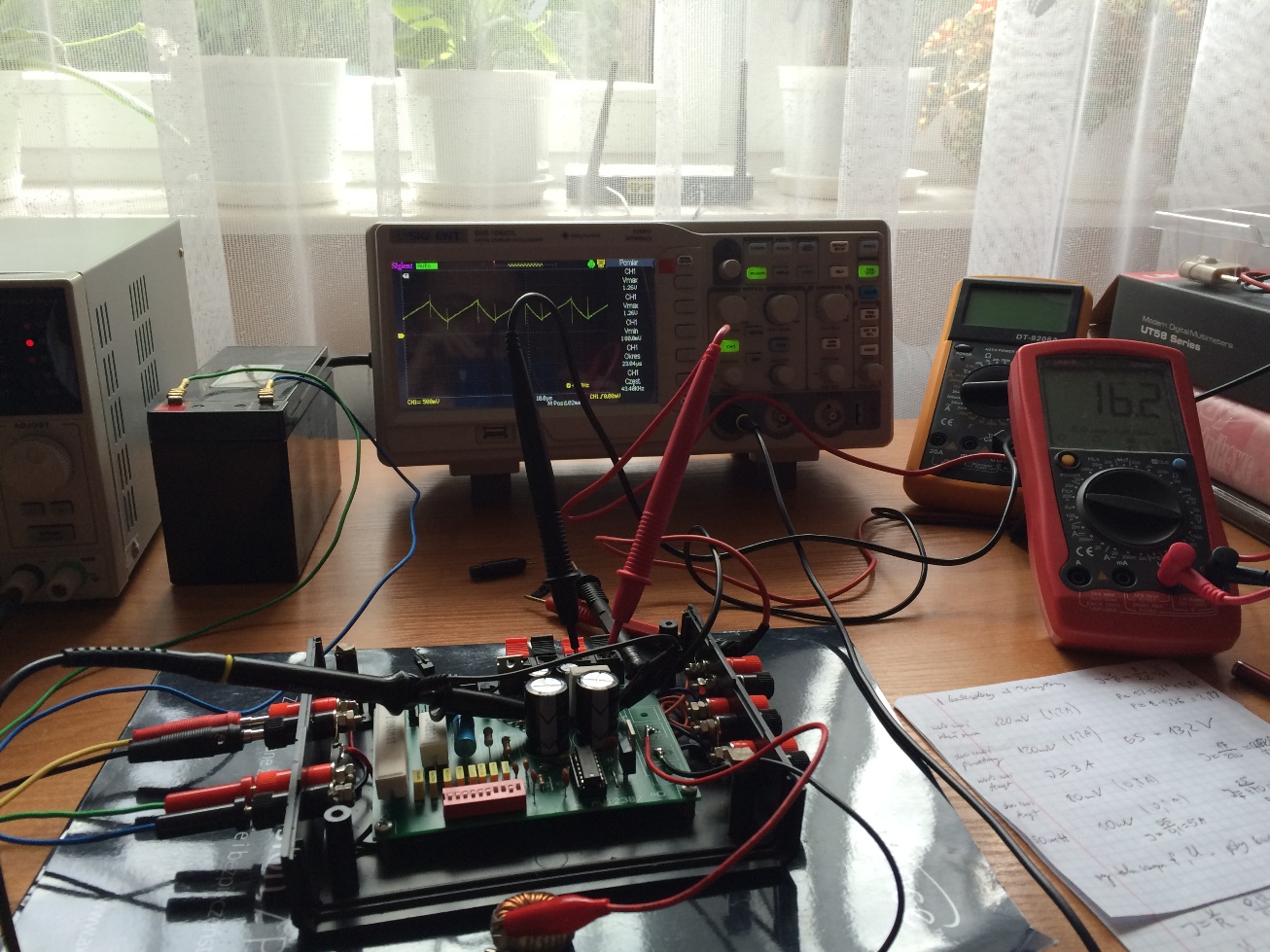

Przesyłam zdjęcie gdzie połączenia są widoczne. Steruje nim tranzystor MOSFET BUZ11, a z kolei tranzystorem generator prostokątny na bramkach.

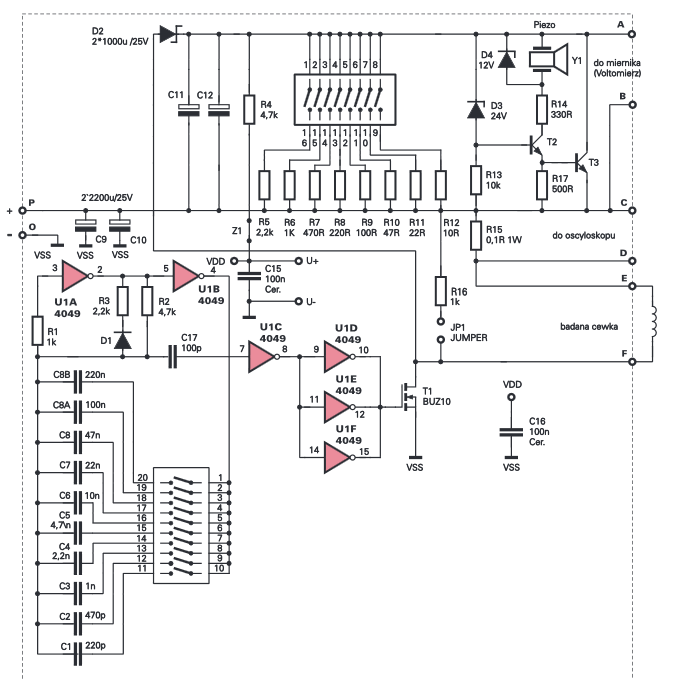

Z avt jest miernik cewek- uproszczony układ przetwornicy a do niego a dokładnie do rezystora pomiarowego 0.1ohm podłącza się sondę oscyloskopu i ma się przebieg prądu na cewce
Z avt jest miernik cewek- uproszczony układ przetwornicy a do niego a dokładnie do rezystora pomiarowego 0.1ohm podłącza się sondę oscyloskopu i ma się przebieg prądu na cewce
