Odciananie obwodu DC

Post autor: mi4al » 19 lis 2015, 12:35

Witam, mam pewien problem, chciałbym za pomocą krańcówki załączać/wyłączać obwód 400DC 30A. Problem w tym, że poszukuję jakiegoś stosunkowo taniego rozwiązania ;) Miałby ktoś jakiś sposób jak to rozwiązać nie stosując przekaźników/styczników za 200 dolarów? ;)

Awatar użytkownika
tom5555
Użytkownik
Posty: 627
Rejestracja: 23 sty 2008, 1:20
Lokalizacja: Zabrze
Kontakt:

Post autor: tom5555 » 19 lis 2015, 18:46

Na przykład odpowiedniej mocy tranzystor MOSFET.

Awatar użytkownika
joon
Użytkownik
Posty: 2078
Rejestracja: 30 cze 2007, 22:56
Lokalizacja: Kraków, Przemyśl, Warszawa
Kontakt:

Post autor: joon » 20 lis 2015, 21:08

Energoelektroniczny układ wyłączający przewodzący tyrystor?

Awatar użytkownika
kayron
Użytkownik
Posty: 2090
Rejestracja: 21 wrz 2008, 12:53
Lokalizacja: Poland
Kontakt:

Post autor: kayron » 21 lis 2015, 16:31

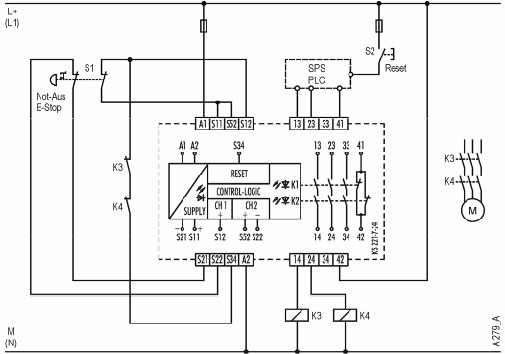

Od tego są wyłączniki bezpieczeństwa + stycznik, ostatecznie jak nie jest wymagany atest bezpieczeństwa, można to samo zbudować na samym styczniku o odpowiednio dobranych stykach wg. katgori zastosowania stycznika:
Kategoria Zastosowanie
AC-1 Obciążenie nieindukcyjne lub o małej indukcyjności, piece oporowe
AC-2 Silniki pierścieniowe: rozruch,wyłączenie
AC-3 Silniki klatkowe: rozruch, wyłączenie podczas biegu
AC-4 Silniki klatkowe: rozruch, hamowanie przeciwprądowe, nawrót, impulsowanie
AC-5A Włączanie lamp wyładowczych
AC-5B Włączanie lamp żarowych
AC-6A Włączanie transformatorów
AC-6B Włączanie baterii kondensatorów
AC-7AObciążenia o małej indukcyjności w gospodarstwie domowym i podobnych zastosowaniach
AC-7B Obciążenia silnikowe w urządzeniach domowego użytku
AC-8A Sterowanie hermetycznych silników chłodziarek sprężarkowych o ręcznym kasowaniu wyzwalaczy nadprądowych
AC-8B Sterowanie hermetycznych silników chłodziarek sprężarkowych o samoczynnym kasowaniu wyzwalaczy nadprądowych
AC-53a Sterowanie silnika klatkowego ze stycznikami półprzewodnikowymi
DC-1 Obciążenia nieindukcyjne lub o małej indukcyjności, piece oporowe
DC-3 Silniki bocznikowe: rozruch, hamowanie przeciwprądowe, nawrót, impulsowanie,hamowanie oporowe
DC-5 Silniki szeregowe: rozruch, hamowanie przeciwprądowe, nawrót, impulsowanie, hamowanie oporowe
DC-6 Włączanie oświetlenia żarowego
Często spotkamy jeszcze kategorię dodatkową dotyczącą obwodu sterowania (styków pomocniczych)
AC–14 (4) Sterowanie małych obciążeń elektromagnetycznych (≥ 72 VA).
AC–15 (4) sterowanie obciążeń elektromagnetycznych (> 72 VA).
DC–13 (5) Sterowanie elektromagnesów.
gdzie:
(4) Zastepuje AC–11.
(5) Zastêpuje DC–11.
Czemu cena w dolarach $ ?
Załączniki

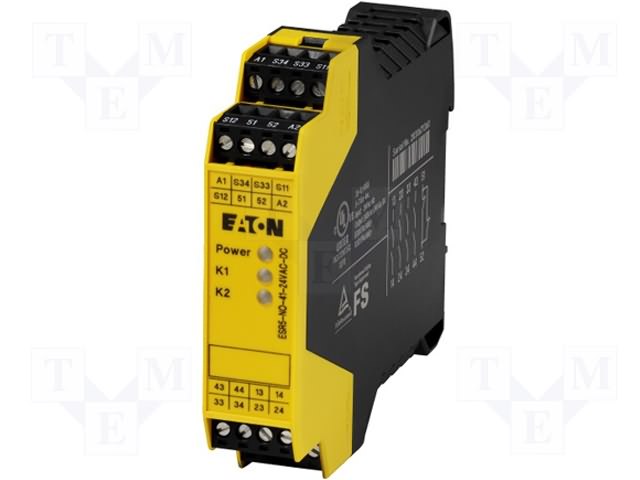

Eaton ESR.jpg
Eaton ESR.jpg (24.59 KiB) Przejrzano 2527 razy
