Symetryczne napięcie z dwóch stabilizatorów - Dziwny problem

[UL1211N]

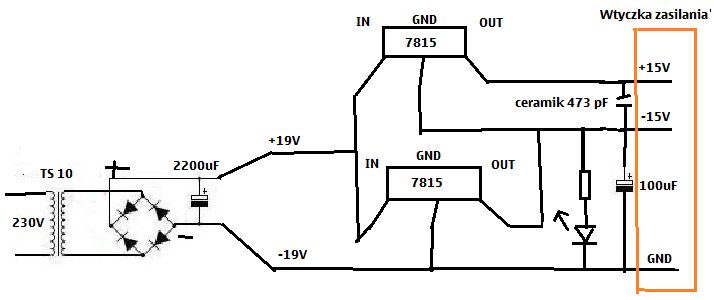

Witam. Temat raczej prosty ale mam wątpliwości. Dostałem do naprawy mikser audio. Zasilany jest napięciem symetrycznym 15v. Dowiedziałem się że jest po burzy. Otwieram, zasilacz nie działa. Uszkodzone trafo ( pierwotne ma zwarcie na zwojach bo na wtórnym jest ok 50v zamiast 17v). Transformator ma tylko dwa odczepy, kondensator filtracyjny, dwa stabilizatory 7815, filtracja końcowa, dioda sygalizacyjna + rezystor. Problem jest taki że po wymianie transformatora na właściwy i wstawienie nowych stabilizatorów na wyjściu jest tylko napięcie dodatnie, jest 2x +15V. Coś tu chyba jest nie tak bo po otwarciu siedziały tam dwa 7815 ale nie widziałem zasilacza symetrycznego z dwoma 78xx, jak już to 78xx i 79xx. Narysowałem schemat. Jeszcze spróbuję podmienić jednego 78 na 7915. Oceńcie schemat, powinien być dobrze przerysowany. Pozdrawiam.

[joon]

Zmień zasilacz na taki: i zrób po bożemu na 78XX oraz 79XX.

W układzie który narysowałeś TEORETYCZNIE masz stabilizację obu napięć +15 brane jest z górnego stabilizatora masa z wyjścia dolnego -15 zacisk "-" z mostka, więc źle podłączyłeś wtyczkę. Ale to tylko teoria, nierównomierne obciążenia i napięcia pływają jak chcą tylko.

O braku filtracji już nie wspomnę

[UL1211N]

Co do filtracji to faktycznie jej nie ma no ale tak było fabrycznie zrobione i chciałbym zostawić to w takiej konfiguracji, i jakby nie było to wszystko jakoś działało. Bardzo możliwe że dodatkowa filtracja jest dalej na głównej płycie. Jeden stabilizator ma radiator, to chyba ten od dodatniego. Najpierw podmienię ten dolny bez radiatora na 7915 bo to musi działać.

[joon]

Jak w tym układzie który masz podmienisz dolny na 7915 to co najwyżej spalisz go

[timo66]

Chyba się zamotałem.
Po burzy nie działa -> wymiana elementów i dalej nie działa -> przerysowany schemat jest jakiś "dziki", ale stwierdzasz przecież jakoś to działało-> jakoś działało jednak zaczynasz wymieniać elementy na inne??

Zmień zasilacz na taki: i zrób po bożemu na 78XX oraz 79XX.

a tak to mniej więcej wygląda

[matrix]

Timo, a skąd na Twoim schemacie bierze się masa ? Tak pytam z ciekawości bo dla mnie zawsze z czymś się łączy czy to z którymś uzwojeniem czy chociażby wytworzona sztucznie za pomocą dwóch rezystorów. Czy u Ciebie powstaje z dioda sygnalizacyjnych i rezystorów ?

[joon]

Właśnie timo, dlatego zaproponowałem inny zasilacz dostarczający napięć symetrycznych z trafa z jednym uzwojeniem, a dopiero później symetryczną stabilizację

[timo66]

Schemat nie jest mój, wykopany w wyszukiwarce o tu KLICK.

Edyta:

Masa we wcześniejszym schemacie to środkowy odczep prosto z transformatora. Jednak jak teraz dokładniej spoglądam to takiego trafa nie posiada autor tematu.

Tak wygląda to z jednym uzwojeniem

albo tak


I masa to jest albo jedno uzwojenie transformatora, albo jak w drugim przypadku "sztuczna masa" inaczej mówiąc punkt o wspólnym/umownym potencjale odniesienia.

[matrix]

No dobra, tylko jaki potencjał ma ta umowna masa ?
Jak dla mnie żaden więc nie ma to racji bytu.

Ja znam taki układ czyli bez mostka a z dwiema diodami prostowniczymi. Podobny do Twojego pierwszego rysunku. Masa to jednen odczep uzwojenia trafo.

[timo66]

Te punkt ma 0V= masa. Jednak jak by nie było zawsze to jest umowny punkt względem którego mierzymy napięcie.

[UL1211N]

Widziałem te wszystkie schematy które mi podaliście. Szukałem schematu z dwoma 78 ale nie znalazłem. Cały problem tego tematu to to że nie wiem jak to działało na dwóch 78 (o ile działało).
Wychodzi na to że ktoś grzebał tam przede mną bo schemat który wam narysowałem powstał z podglądu oryginalnego druku ścieżek. Zostaje mi zrobić po bożemu tak jak mówicie.
P.S To może wstawić 79 za górny? Oryginalnego druku ścieżek przecie nikt nie zmienił!

[000andrzej]

Według mnie ten pierwszy schemat nie ma prawa działać. Jak możesz dać na górny stabilizator tam gdzie ma być masa, a będzie +15V? Skąd się też bierze -15V?

[UL1211N]

Teraz wiem że ktoś to próbował naprawiać bo po przestudiowaniu tego stwierdzilem że faktycznie nie będzie działać. Problem już rozwiązałem. Lekko przerobiłem druk i zbudowałem zasilacz ze schematu matrixa. Działa jak należy.
Tylko dalej nie wiem jak to było fabrycznie zrobione.

[joon]

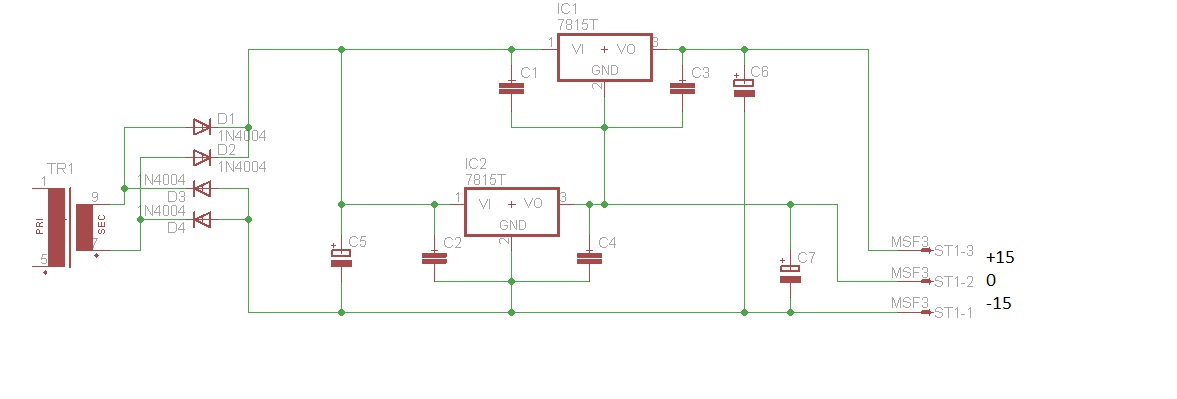

Tak to wyglądało w oryginale najprawdopodobniej:

[000andrzej]

No i to by się zgadzało. Niech kolega porówna swój schemat z tym co joon podał. Być może gdzieś kabelki źle były podłączone.
