Mam pytania odnośnie kitu AVT

luzik1980 · Post autor: **luzik1980** » 07 gru 2010, 18:36

Witam chce zbudować ten kit i mam pytania , opis na tej stronie http://sklep.avt.pl/p/pl/1885/wzmacniac ... ntazu.html

1. Jako zasilania chcę użyć zasilacza ATX który ma na lini 12 V obciążalność 13 A i chciałbym się Was zapytać jaką moc osiągnę w Watach z takim zasilaczem i głośnikiem 4 ohm ? (oczywiście z jednym bo 2 nie zamierzam dawać , a może wykorzystam 2 kanał jako gniazdo głośnikowe)

2 Jak że w linku w którym podałem jest opis a w opisie kondensator C4 jest opcją to ja przy zasilaniu z ATX chce dać 10000 uF czy dobrze myślę ?

3 Czy ktoś posiada link do prostej płytki pod ten układ ? (wiem że można zrobić na pająka ale ja dorzucam jeszcze przedwzmacniacz z regulacją tonów i nie będę syfił link http://mirley.firlej.org/przedwzm_reg_tonow )

4 W opisie pdf "schemat aplikacyjny wersja mostkowa układu.........." jest chyba błąd C1 220 nF przy tym pisze wyjście a chyba powinno być wejście (dla sygnału) , a wyjściem jest głośnik w punkcie 6 i 8 i właśnie pod jakie piny podłączyć + i - głośnika pod te wyjścia

z góry dziękuje za odpowiedzi

arek1996 · Post autor: **arek1996** » 07 gru 2010, 20:34

Cześć!
1) Pisze, że 2x22W, zależy to od zasilacza i głośnika.
2)Tak, daj 10000uF, to filtr.
3) Płytka http://forum.ep.com.pl/viewtopic.php?p=77802
http://img67.imageshack.us/i/p322ytka1554tv0.jpg/ google gryzie

luzik1980 · Post autor: **luzik1980** » 07 gru 2010, 21:35

1 no właśnie wiem od czego zależy moc ale pytałem się czy ktoś kto był w podobnej sytuacji potrafi stwierdzić jaka będzie wtedy moc w W ?

3 to nalazłem sam a czy niema ktoś takiego obrazka w pdf na termotranfer ?

arek1996 · Post autor: **arek1996** » 08 gru 2010, 17:16

A z tej co znalazłeś to nie da się zrobić

luzik1980 · Post autor: **luzik1980** » 09 gru 2010, 21:18

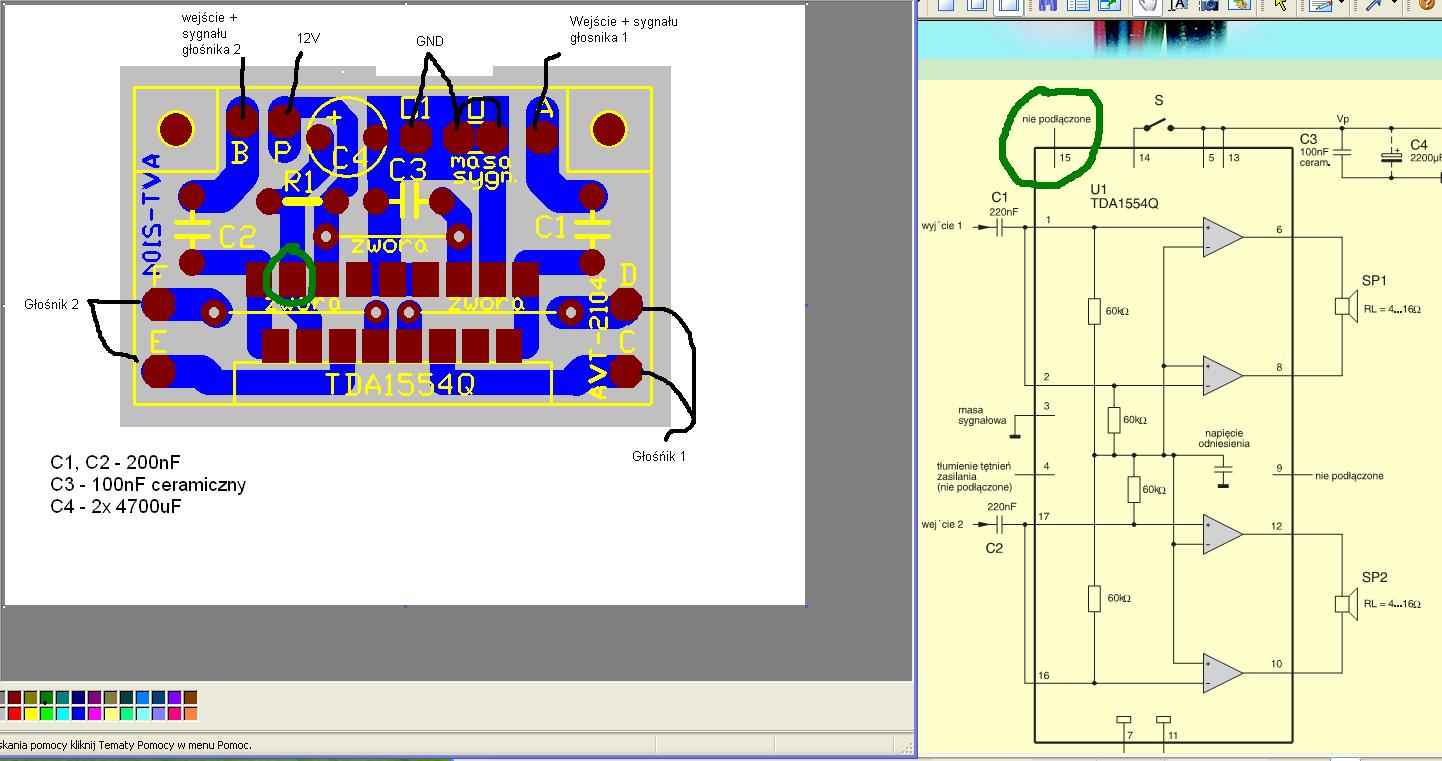

ok płytkę zrobiłem z obrazu pcb ale czy ,możesz mi powiedzieć takie coś

1 na płytce znalezionej w necie zastanawia mnie poco jest w płytce rezystor R1 i jaką wartość on może mieć ? w schemacie ponadto jest ze 15 nóżka TDA 1554Q jest niepodłączona a na płytce jest zwarta czy może mi ktoś wyjaśnić co mam zrobić, czy dać rezystor czy odłączyć 15 nóżkę (może lepsza opcja) ?

2 Nie rozumiem gdzie ma mam dać + wyjścia głośnika 1 , czy mam dać do punktu D czy C i jak w 2 głośniku ?

plik jest w załączniku, tylko naprawdę poprosił bym o zwykłe zwięzłe odpowiedzi

Ertew · Post autor: **Ertew** » 09 gru 2010, 21:39

1. a) R1 i C4 pełnią rolę opóźnionego załączenia wzmacniacza.
Po włączeniu zasilania mogły by się pojawić stuki w głośnikach, jednak ten odwód wprowadza TDA w stan mute przez co głośniki nie będą szaleć w momencie podania zasilania.
b) wzmacniacz jest zamknięty w jakiejś standardowej obudowie. Producent nie przewidział praktycznego zastosowania dla tego pinu i go nie wykorzystał.
Możesz tego pinu nie podłączać (np. wyłamać), lub podłączyć gdziekolwiek.

2. + na pin 6 i 12, jednak po podłączeniu sprawdź na słuch. Odwrotne podłączenie wszystkich głośników nic nie zmienia, jednak odwrotne podłączenie jednego z nich psuje dźwięk.

3. Dokumentacja układu nazywa się datasheet i bez problemu znajdziesz je do większości układów. W dokumentacji masz wszystko jasno (po angielsku) opisane.

[ Dodano: 2010-12-09, 21:43 ]
PS. przestaw ścieżki tak, żeby nie trzeba było robić 2 zwór przy wyjściach głośnikowych.

luzik1980 · Post autor: **luzik1980** » 09 gru 2010, 22:27

ok dziękuje bardzo jako za zwięzłą odpowiedz jakiej oczekiwałem

na R1 dam 2,2K myślę że będzie ok ?

Ertew · Post autor: **Ertew** » 09 gru 2010, 22:32

Testuj doświadczalnie, na tym polega zabawa.

luzik1980 · Post autor: **luzik1980** » 16 gru 2010, 20:00

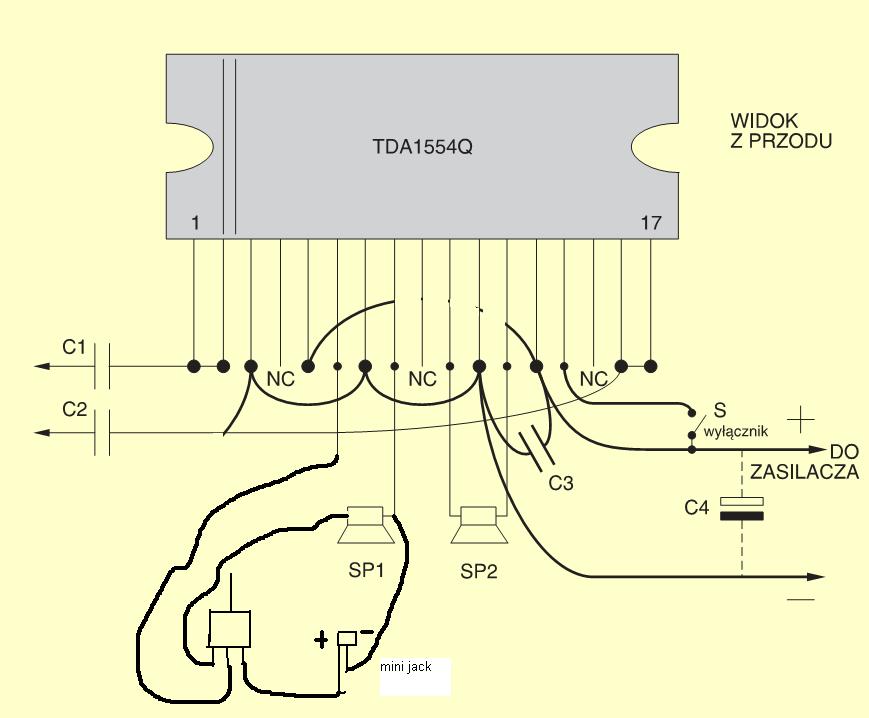

chciałbym się też zapytać Was o to , czy taki przełącznik głośnik - słuchawki ma szansę działać ? proszę możliwie szybką odpowiedz

Ertew · Post autor: **Ertew** » 16 gru 2010, 20:12

Ma, ale to się robi inaczej.

1. Sygnał dobry do podania na głośniki nie jest dobry do podania na słuchawki.
Będziesz musiał mocno ściszyć lub zbyt duży sygnał rozniesie słuchawki i/lub uszkodzi słuch.
Zastosuj dzielnik napięcia podawanego na słuchawki.

2. Wzmacniacz ma 2 wyjścia mostkowe. Podłącz słuchawki stereo. Lewy i prawy pod odpowiednie kanały (+ głośników) przez kondensatory (do eliminacji składowej stałej), a masa słuchawek do masy zasilania.

3. Jeśli masz gniazdko z wyłącznikiem to zastosuj takie gniazdko zamiast przełącznika.

mr_x · Post autor: **mr_x** » 16 gru 2010, 20:58

Jeśli już chcesz brać sygnał z wyjścia wzmacniacza na słuchawki, koniecznie daj szeregowo rezystory na kilkaset omów (dobrać doświadczalnie), bo inaczej niemal od razu spalisz słuchawki (bo trudno będzie słuchać na prawie wyciszonym sygnale, poza tym wtedy byłoby słychać duży szum).

luzik1980 · Post autor: **luzik1980** » 16 gru 2010, 22:32

hm.... no rzeczywiście namieszałem jak betoniarce, ale zastanawiam się nad takim rozwiązaniem, jak wspominałem robię przedwzmacniacz http://mirley.firlej.org/przedwzm_reg_tonow jest on mono dlatego użyje tylko jednego kanały na TDA 1554Q (2 może kiedyś posłuży na bas lub coś innego) i stąd już mam na płytce ostro namieszane chodzi mi to :

WYJŚCIE przedwzmacniacza jest połączone z WEJŚCIEM wzmacniacza
Pytanie: czy jakbym pomiędzy WYJŚCIE przedwzmacniacza a WEJŚCIE wzmacniacza podłączyć mini jack to czy ten zabieg pozwolił by na eleganckie słuchanie muzyki w słuchawkach bez możliwości ich uszkodzenia ? (oczywiście regulując poziom głośności, basów i sopranów z przedwzmacniacza) oczywiście gniazdo słuchawkowe musiało by być ciągle aktywne , w ten łatwy sposób kabel głośnikowy podłączył bym do przełącznika i na czas słuchania w głośnikach odcinał bym mu napięcie co wy na to ? (prosił bym o wyrozumiałość , wszak nie wszystko poszło jak po mojej myśli

)
