Problem z uruchomieniem wyświetlacza graficznego

krawy1 · Post autor: **krawy1** » 07 kwie 2013, 20:35

Witam
Męcze się od trzech dni z uruchomieniem tego wyświetlacza
http://artronic.pl/o_produkcie.php?id=1145?
Próbowałem już z różnymi kondensatorami 1uf ceramiczne smd 1206, 2,2uf elektrolity i nawet nie drgnie.Czy ktoś miał doczynienia z tym wyświetlaczem

mr_x · Post autor: **mr_x** » 07 kwie 2013, 20:51

A on nie wymaga zainicjalizowania, jak większość wyświetlaczy?

joon · Post autor: **joon** » 07 kwie 2013, 21:25

Może zacznijmy od programu, od schematu?

krawy1 · Post autor: **krawy1** » 07 kwie 2013, 21:58

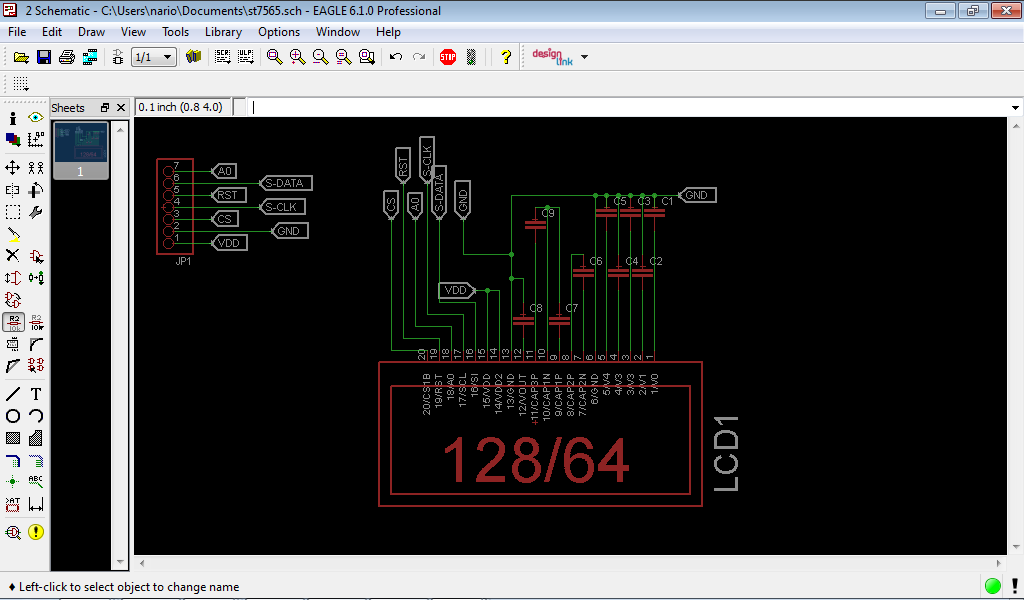

Proszę schemat wyświetlacz podłączam do płytki avt5311 krótkimi kabelkami
lcd 20-pd.4 ,lcd19-pd.5 ,lcd18-pd.7 ,lcd17-pb.5 ,lcd16-pb.3
i kod
$regfile = "m8def.dat"
$crystal = 8000000
$lib "glcdeadogm128x6.lbx"
'Config Graphlcd = 128 * 64eadogm , Cs1 = Portb.5 , A0 = Portb.3 , Si = Portb.0 , Sclk = Portb.2 , Rst = Portb.4.
Config Graphlcd = 128 * 64eadogm , Cs1 = Portd.4 , A0 = Portd.7 , Si = Portb.3 , Sclk = Portb.5 , Rst = Portd.5
Config Portc = Output

Dim A As Byte

Cls

'Glcdcmd &B10100111 'obraz w negatywie

Setfont Font16x16
Lcdat 2 , 23 , "TEST"
Setfont My6_8
Lcdat 5 , 30 , "abcdefgh"
Lcdat 6 , 5 , "1234567890123456789"
Lcdat 8 , 5 , "qwertyuioasdfghjkzx"

For A = 1 To 63

Glcdcmd &B10000001 'pętla zmieniająca kontrast co sekunde
Glcddata A
Cls

Waitms 100
Setfont Font16x16
Lcdat 2 , 23 , A
Wait 1
Next A

End

$include "my6_8.font"
$include "font16x16.font"

joon · Post autor: **joon** » 08 kwie 2013, 0:07

http://bzyx.jogger.pl/2011/11/27/st7565r-avr/ tu znajdziesz sposób na uruchomienie tego wyświetlacza.
I zauważyłem że avt5311 działa na Vcc 5V natomiast wyświetlacz jest na 3,3V, może odszedł już do krainy wiecznych łowów?

krawy1 · Post autor: **krawy1** » 08 kwie 2013, 3:45

Nie włożyłem stabilizator na 3.3V.
A co do tej strony http://bzyx.jogger.pl/2011/11/27/st7565r-avr/ też ja wcześniej znalazłem
ale nie mam zielonego pojęcia o języku C .Próbowałem skompilować plik z tej strony według opisu i coś mi za bardzo nie idzie. A z tym plikiem w bascomie nie ruszy?
