kontrola napiecia sieci a lm393

lordded · Post autor: **lordded** » 15 kwie 2009, 18:45

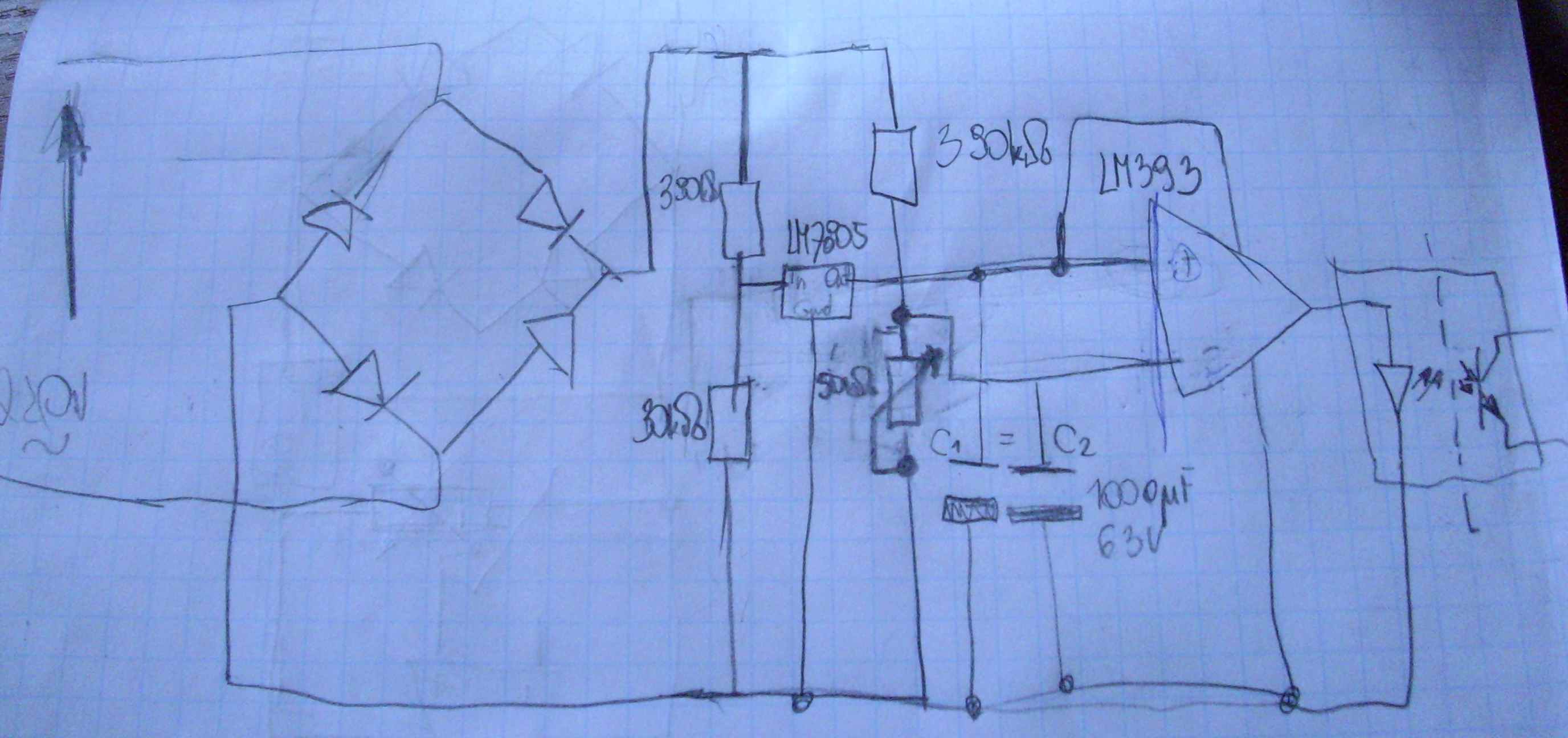

czesc jestem poczatkujacym elektronikem mam zapytanie chcialem zrobic sobie uklad do kontroli napiecia sieci . Uklad ten ma przy napieciu 230v zalaczac kilka urzadzen a w przypadku spadku napiecia do wartosci 200v zalaczyc tylko jedno urzadzenie. Probowalem to zrobic na attiny 2313 tylko jak na komparator analogowy podpiac napiecie sieci probowalem przez rezystancyjny dzielnik napiecia ale nic z tego nie wyszlo po przewertowaniu kilku stron pomyslalem ze mozna by sprubowac na lm393 i odseparowac wyjscie galwanicznie transoptorem narysowalem sobie schemat tylko czy to bedzie dzialac prosil bym was o spojzenie fachowym okiem jakie popelnialem bledy a moze ktos ma pomys jak inaczej rozwiazac ten problem

c4r0 · Post autor: **c4r0** » 15 kwie 2009, 19:39

Będzie dużo prościej i bezpieczniej jak po prostu zastosujesz transformator, np. 230/12. Podłącz go i zmierz jakie jest dokładnie napięcie jego uzwojenia wtórego po wyprostowaniu. Potem policz sobie 85% z tego napięcia - jak takie będzie to znaczy że na pierwotnym jest 200V. Dalej używasz tak jak napisałeś dzielnika rezystorowego z komparatorem. No i nie musisz robić separacji na transoptorze, bo jest już zrobiona na trafie.

lordded · Post autor: **lordded** » 16 kwie 2009, 3:47

wiem ze moge zastosowac transformator ale chodzi aby to bylo jak najmniejsze

adi-niunio · Post autor: **adi-niunio** » 16 kwie 2009, 6:14

komparator lm393 sie eni nadaje, Umax=36V

to zrób wzmacniacz operacyjny (odwracajacy) w o wzmocnieniu -5/325 V/V, a potem dwugi odwracacz o wzmocnieniu 1/1 i to daj na mikrokontroler.

joon · Post autor: **joon** » 16 kwie 2009, 17:45

Dwie Dioda zenera+ optoizolator plus część działająca na niskim napięciu. Albo prościej, przekaźnik podnapięciowy.
