Witam
Mam takie pytanie czy ktoś używa „Uniwersalne płytki testowe” przy swoich prototypowych konstrukcjach. Takie jak w "Oślej łączce"Ja dość często tworzę jakiś „prototyp” i dość mam już „pająków” widziałem kilka razy na zdjęciach np. w EP, że niektórzy coś tam budują na tych płytkach. Moje pytanie dotyczy bardziej, jakie są wrażenia w praktyce. Czy naprawdę ułatwiała one pracę i czy się przede wszystkim opłaca kupić coś takiego? A teraz dalsza część pytania jak się tym posługiwać. Wprawdzie w „Oślej łączce” dość często pojawiała się taka płytka na zdjęciach, ale jak się to łączy? No chyba, że jest to tak proste, że nie trzeba tłumaczyć a ja gdzieś po drodze zbłądziłem :| .
Pozdrawiam Wszystkich.
Tomek

Awatar użytkownika
Koppel
Użytkownik
Posty: 500
Rejestracja: 24 lip 2005, 18:05
Lokalizacja: Gliwice

Post autor: Koppel » 08 gru 2005, 20:47

Mnie zdarza się korzystać z tego wynalazku przy prostszych projektach. Większe układy wolę jednak zmontować na uniwersalce, albo nawet zamówić płytkę "w ciemno". Inaczej taki większy układ zajmuje mi płytkę łączeniową i nie mogę jej wykorzystać gdy potrzebuję sprawdzić coś w przeciągu chwili.

Jeśli chodzi o wygodę - to jest wygodne. Nawet bardzo. Proste układy (typu dwie operacyjki oraz z 10 elementów biernych) montuje się błyskawicznie. Trudno mi podać tutaj dokładny czas - to jest przyjemne zajęcie, stopera sobie nie stawiam, tak więc wydaje mi się, że zajmuje to jakieś 10 minut. Ale to względne odczucie.

Płytka działa tak, że łączy ze sobą 5 kolejnych punktów w (umownym) poziomie. Dodatkowo na zewnątrz (na mojej płytce) pociągnięte są piny rozprowadzające zasilanie. Całość łączy się za pomocą drutów. Nie kabelków "linek" tylko właśnie drutów. Można zakupić odpowiednio przycięte druciki co jest o tyle wygodne, że są one zwykle kolorowane w zależności od długości - po pewnym czasie wyrabia się nawyk brania odpowiedniego koloru "na oko".

Ogólnie polecam ;)

tasza
Użytkownik
Posty: 1391
Rejestracja: 21 lut 2005, 15:02

Post autor: tasza » 08 gru 2005, 21:53

to znowu ja... :roll:
temat był swego czasu roztrząsany tu:
:arrow: http://www.edw.com.pl/forum/viewtopic.php?t=1650
swoje zdanie podtrzymuję - prototypowanie idzie szybko, łatwo i przyjemnie
no i... (zaraz będzie że się chwali...a nie?)
odszukałam kilka zupełnie archiwalnych zdjątek, niektóre są na Elportalu...

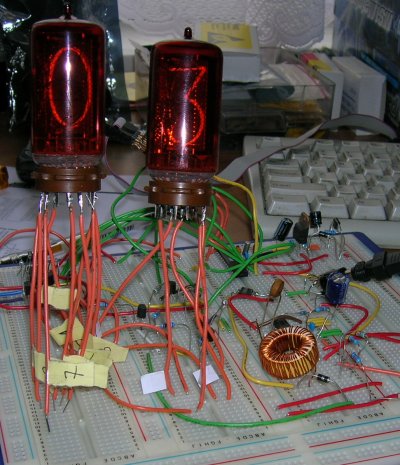

płytka SB w akcji, z reguły ta duża, ale mała też...
