AVT5707 - jak poprawnie podłączyć?

[KityAVT]

AVT5707 jest urządzeniem, które załącza przekaźnik na ustalony czas, którego wartość można wygodnie ustawić obrotowym impulsatorem. Czas jaki pozostał do wyłączenia, jest na bieżąco wskazywany na czytelnym, trzycyfrowym wyświetlaczu LED.




Więc jak go poprawnie podłączyć do odbiornika i zasilania?

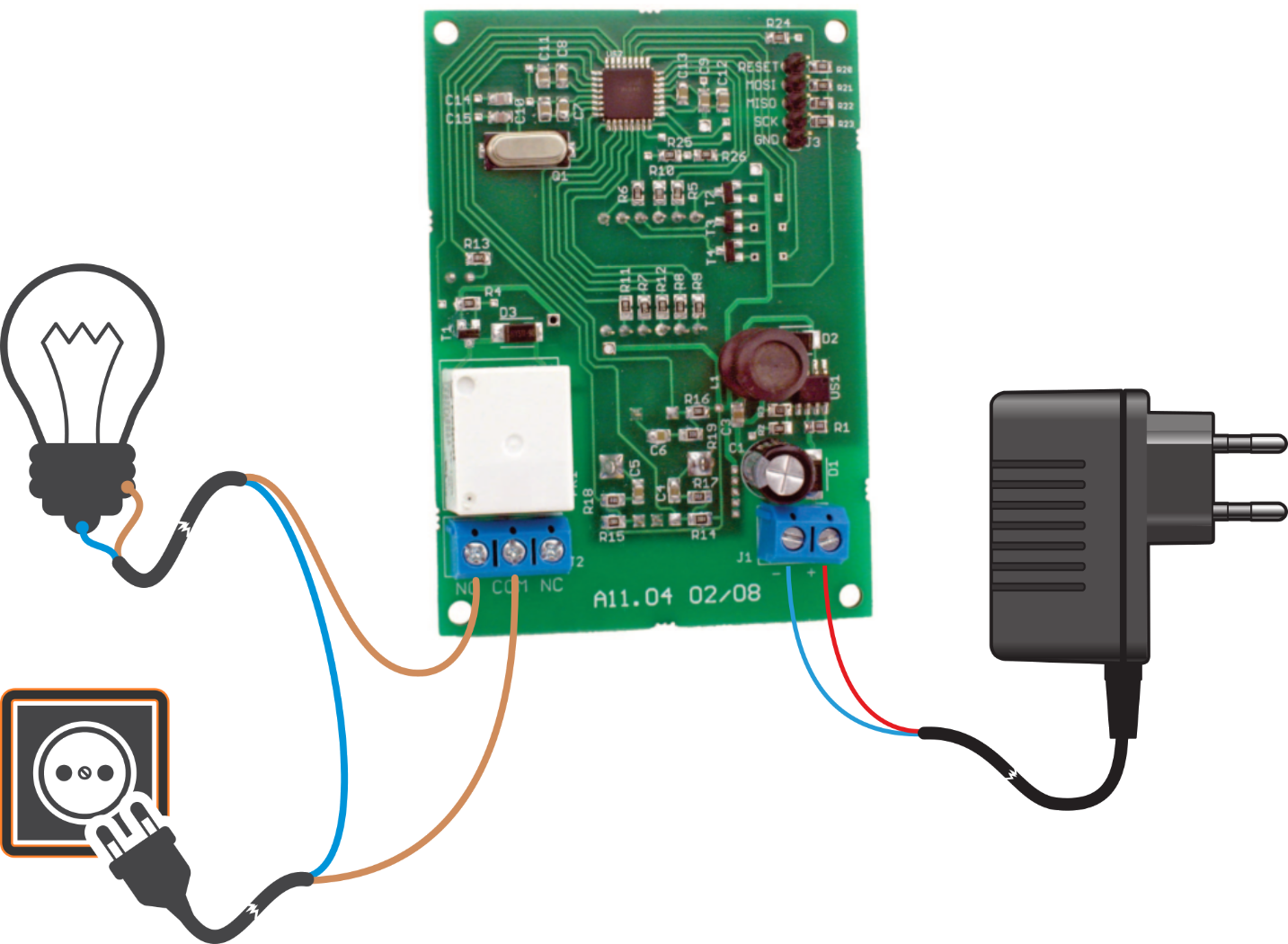

Sprawa jest prosta, a potwierdzenia tego będzie przedstawiamy poniżej rysunek z przykładowym sposobem zasilania i podłączeniem odbiornika:

[RCP]

A co jeszcze można podłączyć poza żarówkami?

[DelayD]

A co jeszcze można podłączyć poza żarówkami?

Pytanie dość nietypowe... można by było na nie odpowiedzieć w sposób trywialny: "wszystko", ale temat jest bardziej złożony...
Mając do dyspozycji przekaźnik o znanych parametrach jego styków, możemy dołączyć odbiornik który obciąży je w granicach tych parametrów. Żarówka to jak widać lub nie widać, czyli świeci/nie świeci najlepiej obrazujący odbiornik działanie urządzenia

Kilka przykładów z życia jako wykorzystanie:
- lampy do sterylizacji,
- generatory ozonu,
- pompy nawadniające,
- iluminacje świąteczne,
- i wszędzie tam gdzie potrzebujemy załączyć odbiornik elektryczny na czas w zakresie od 1 do 999 minut.
