Trzymam się powyższych zasad.
Silnik bezszczotkowy klasy 540. Działa pod podłączeniu do 5v.

Trudno mi to skomentować ponieważ schemat wzięty dokładnie stąd:
http://serwis.avt.pl/manuals/AVT5190.pdf

Źle wlutowałem tranzystory t5 i t6. Teraz mam na ich bramkach 0.64 v. Chcę sterować w ten sposób, że T3 i T4 byłyby naprzemienne otwierane napięciem 5V a T1 i T2 sterowane za pomocą PWM. Na chwilę obecną po uruchomieniu układu mosfet T2 zaczął się strasznie grzać. Po drugim uruchomieniu zasilacz odm...

Witam,
skończyłem właśnie projekt mostka H z AVT5190. Jednak mam z nim pewien problem ponieważ silnik się nie kręci.
W załączniku zamieszczam pomiary napięć.
Czy ktoś pomoże znaleźć mi przyczynę problemu?

Dodam napięcia na układach scalonych: IC3: 1. 0 2. 0 3. 0 4. 0 5. 0 6. 0 7. 0 8. 0,9v 9. 0,13v 10. Voltage lowers and rises from 0 to 0,17 11. 0,14 12. 0 13. 0 14. 1,56 IC2: 1. 1,53v 2. 0,13v 3. 0,13v 4. 0,87v 5. 0,89v 6. 0,92v 7. 0 8. 0 9. 0,94 10. 0,86 11. 0,95 12. 0,01 13. 0,01 14. 1v IC1: 1. 1,5...

Więc tworze efekt gitarowy MXR M82 posiłkując się: http://tonepad.com/getFile.asp?id=113 .
Chcę zrobić go ze wszystkimi dodatkami.
Czy to co tu narysowałem jest adekwatne do schematu i wskazówek?

Mój wzmacniacz miał chyba jakies zwarcie. Lampka, która była podłączona zaraz nad zasilaczem paliła każdą żarówkę w 3 sekundy. Po odłączeniu wzmacniacza problem ustał. Może gdzies tu leży problem? Każdy mój efekt na zasilaczy brzmiał jak clean. Teraz na sprawdzeniu w komputerze dr boogie nie działa ...

Trim1,2,3 ustawiłem na 5v.
Jednak 4 moge dac maksymalne napiecie na 2v z kawałkiem i nic wiecej.

W tej chwili ze wzmacniacza wydobywa sie czysty niemodulowany dzwiek.
Potencjometry gain i volume działają. Reszate trudno okreslic.

J201. Napięcia na nich (DSG): Q1: 1,5 0,3 0 Q2: 0,6 0,3 0 Q3: 1,7 0,5 0 Q4: 06 0,3 00 Q5: 9 1 0,6 Potencjometry montażowe są ustawione tak, że na dwóch nóżkach mają po 9 a na trzeciej 1,6 http://imageshack.us/photo/my-images/707/mrboogie011.jpg/ http://imageshack.us/photo/my-images/39/mrboogie012.jp...

Witam, ostatnio zrobiłem efekt gitarowy dr. boogey. http://img10.imageshack.us/img10/1561/page0003t.jpg http://img708.imageshack.us/img708/8310/page0002g.jpg http://img845.imageshack.us/img845/4066/page0001q.jpg Jak to zazwyczaj bywa z moimi pracami cos na początku zawsze nie działa. Gdzie i co mam ...

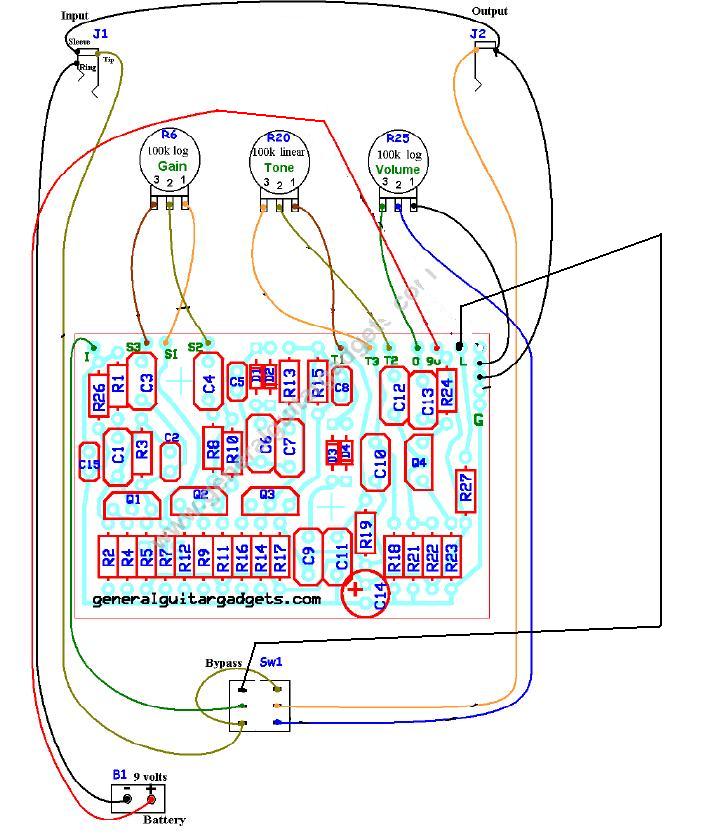

Zaczynając od końca zaniechałem tymczasowo prac nad ukulele z powodu zimna w garażu. Mam w sumie płytke i powsadzane w nią elementy ale nie polutowane. Ale dobrze się składa bo jest tam wsadzony j201. Płytke robiłem sam. Wykaz częsci z którego korzystam : http://www.generalguitargadgets.com/pdf/ggg_...

Witam, dzisiaj skończyłem budowę efektu gitarowego opartego na schemacie z tej strony: Link . Zamiast potencjometru: 250k liniowy użyłem 200k liniowy 100k wykładniczy użyłem 100k liniowy 25k log użyłem 20k log Zamiast tranzystorów: Q2: 2n5457 użyłem 2sk246 zmieniając nóżki 1 i 2 miejscami (zaznaczon...

Czy mógłbym w tym schemacie : link zastąpić wartość potencjometru liniowego 25k , na 100k z pomocą rezystora 33k połączonego równolegle? Czy takie zamiany mają jakis sens?

Distortion sprawuje się świetnie.
A czy big muff: Link
po przerobieniu będzie działał? :

Bardzo dziękuje za odpowiedź. A czy schemat przerobiony przeze mnie będzie działać?
