stykówka okazała się świetnym tropem Przewody, które wchodziły w styki były zbyt długie i gdzieś robiły zwarcie Teraz wszystko gra a układ nie jest nawet lekko ciepły Dzięki wszystkim za pomoc

no właśnie na samym początku pisałem że mam to samo na dwóch takich samych stabilizatorach. Dokładnie to produkcji ST L7805CV CCDJL V6 MAR A15 . Może to wadliwa partia albo to że leżały kilka miesięcy w szufladzie ... Zmiana kondensatora nic nie dała... Pierwszy raz się z czymś takim spotkałem ... J...

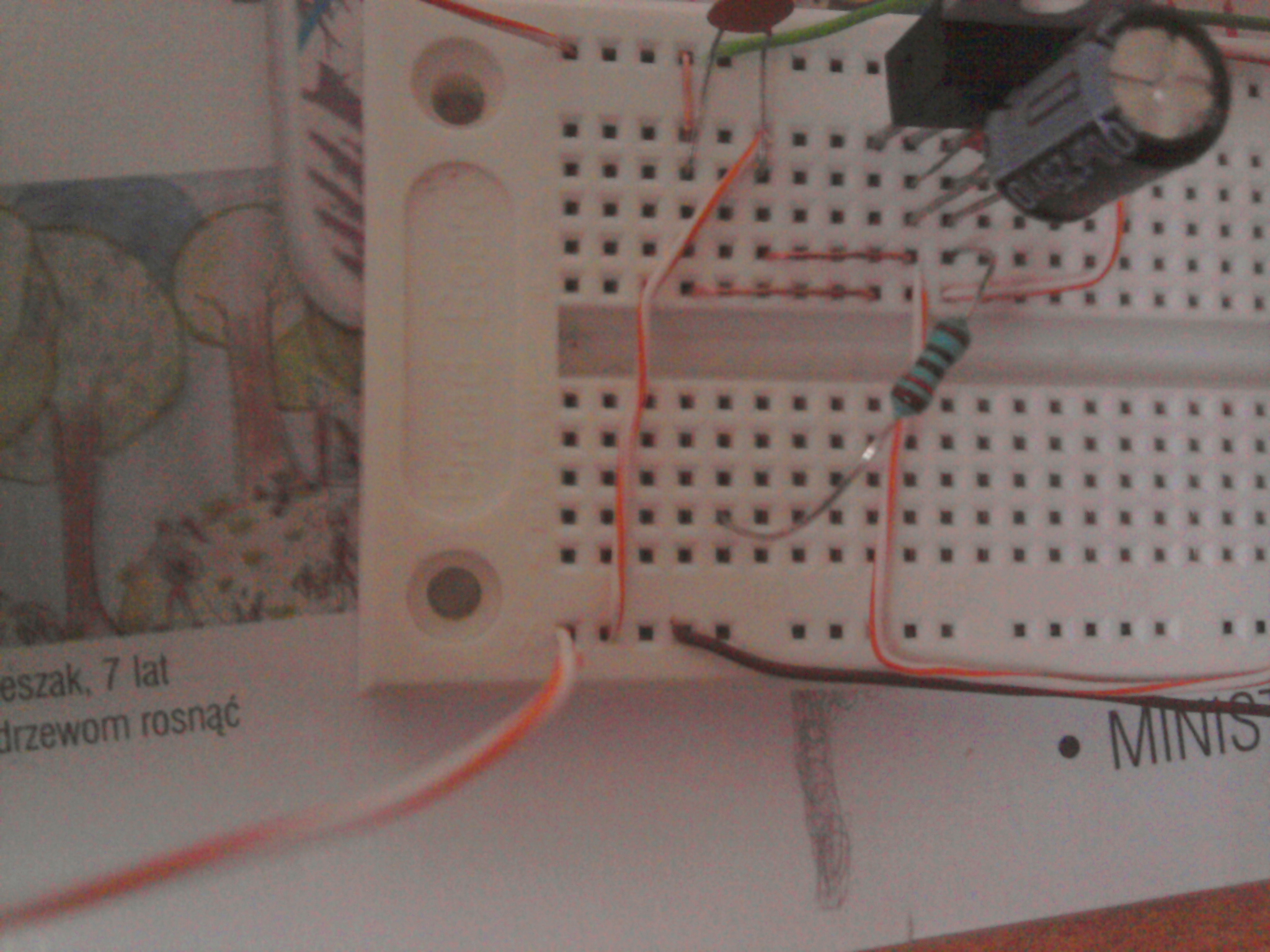

wyjąłem niebieski kondensator i diodę. Mam nadzieję, że zdjęcie jest bardziej przejrzyste ..

plus zasilacza u góry a minus u dołu

stabilizator NIE siedzi w górnym rzędzie, jego prawa noga jest za prawą nogą kondensatora, środkowa noga za lewą nogą kondensatora a lewa noga jest tym miedzianym drutem (niższym podłączona przez niebieski kondensator do +12V)

Witam Mam taki problem: przy budowie stabilizatora na wejściu daję kondensator ceramiczny 100nf i elektrolityczny 1000µF , na wyjściu 100nF i 100µF ale stabilizator nie daje 5V tylko około 12V czyli tyle ile wynosi napięci zasilania (12V 500mA). W układzie próbowałem wsadzić odwrotnie 7805 ale nic t...

zastanawia mnie tylko jedna rzecz: jak zamiast przekaźnika wsadziłem diodę led z odpowiednio dużym opornikiem to wszystko działało dobrze- tj led się włączał i wyłączał . . . Zwarcie do masy bazy nic nie daje...

Witam. Próbuję sterować przekaźnikiem 12V, ale niezależnie, czy jest stan wysoki, czy niski, przekaźnik jest załączony (oczywiście od pierwszego podania stanu wysokiego). Wcale nie reaguje na stan niski, tylko na wyłączenie zasilania. Schemat: http://obrazki.elektroda.pl/8795316500_1318676030.jpg Mi...

Robert0409 pisze:Jest artykuł w Elektronice Praktycznej "Zamek RFID (AVT969)" 02/2007 str. 29 może on Ci coś przybliży.
Smacznego jajeczka

masz moze ten numer? moglbys dac skany?

witam jestem poczatkujacy i mam taki problem. potrzebuję zbudowac taki uklad: 1. sczyta kod karty poprzez czytnik rfid na htrc110 2. przekaże do atmegi8 która wypisze to na lcd 3. przez max232 przesle do komputera jak na razie nie mam pojecia jak ze sobą połączyć htrc110 i atmege8 aby wspolpracowaly...
