Czy dałoby sie zmniejszyć liczbę bramek przez obciążalność wyjściowa ?

Pomyłka
Jest 16 dwuwejsciowych bramek AND i 5 trzywejsciowych bramek OR. Jak połączyć te wszystkie wyrażenia w jedno? Możecie polecić jakis program/stronę internetowa. Rozumiem ze gdyby udało sie je połączyć w jedno wyrażenie / uprościć to zmniejszyłoby liczbę bramek

Nadal nie wiem jak to zrobić.
Obliczyłem ze w sumie jest 6 dwuwejściowych bramek AND i 2 trzywejściowe bramki OR.

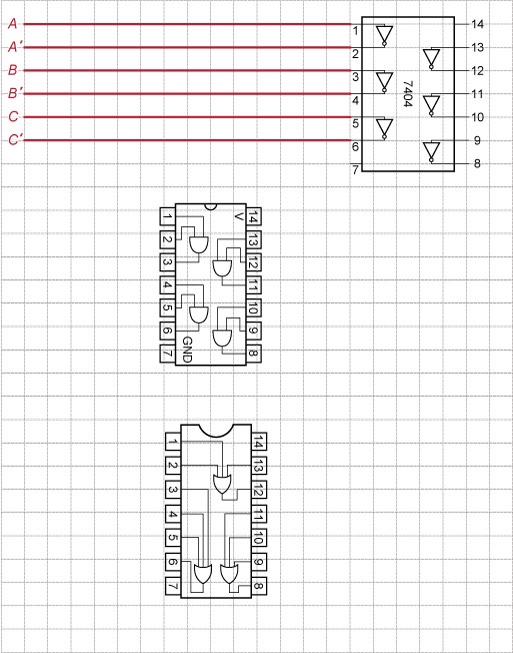

Na rysunku sa 4 bramki AND i 3 bramki OR. Do tego sa ponumerowane.

Jak mogę je połączyć ?

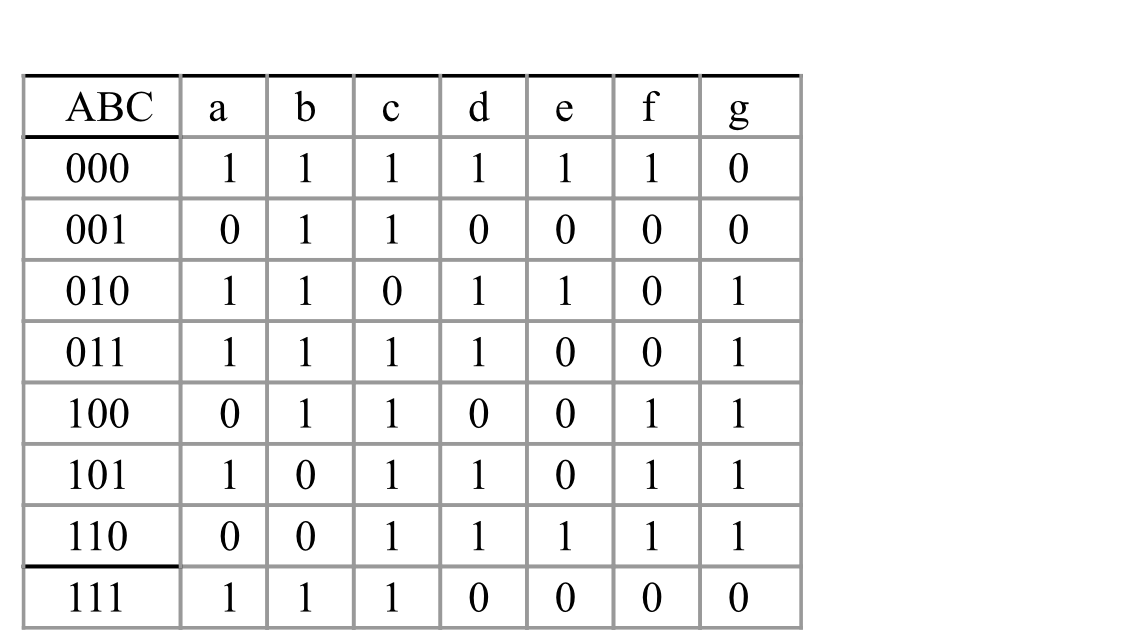

Oto tabela prawdy

Mam za zadanie połączyć a = A’B + A’C’ + AC b = A’ + B’C’ + BC c = A + B’ +C d = A’B + A’C’ + BC’ + AB’C e = BC’ + A’C’ f = B’C’ + AB’ + AC’ g = A’B + AB’ + AC’ tak aby zmniejszyć liczbę bramek do minimum. Obliczyłem ze w sumie jest 17 dwuwejsciowych bramek AND i 7 trzywejsciowych bramek OR. IMG_299...

Witam,

Mam za zadanie rozrysować i połączyć

f = B’C’ + AB’ + AC’

g = A’B + AB’ + AC’

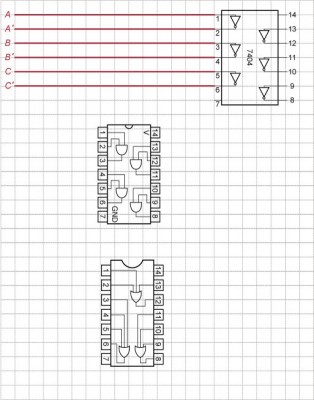

na tym oto rysunku
Proszę o pomoc.

NAND P = (A.B)'
NOR P = (A + B)'
NOT P = A'

Witam,

Przy pomocy mapy Karnaugh doprowadzilem tabele do wyrazenia
P = A'B' + CD + BD.

Jak je teraz rozrysowac przy pomocy bramek NAND, NOR i NOT?
Nie moge sobie z tym poradzic.
Prosze o pomoc.

Fantastyczne narzędzie. Dziękuje za pomoc.

Tablica poprawiona ale ciągle mi się wydaje ze nie jest dobrze. Proszę o pomoc.

Nikt do tej pory nie skomentował. Czyżby było dobrze?

Dziękuje za pomoc.
Pozdrawiam serdecznie.

Witam,

Mam problem ze zrozumieniem działania przerzutników. Proszę o sprawdzenie i poprawienie wypełnionej przeze mnie tablicy prawdy. Pierwszy rząd - start w tabeli był juz wypełniony. 1 i 2 cykl został wypełniony przeze mnie.
Schemat układu i tablica prawdy w załączniku.

Pozdrawiam serdecznie,
E

Nie wiem właśnie zupełnie jak się do tego zabrać. Wiem ze potrzebna będzie częstotliwość dla sygnału fs = 0.1 Hz, dla szumu fsz = 10 Hz. Częstotliwość sygnału probkowanego = 7 Hz/2= 3.5 Hz ?
