OrCAD symulacja modulacji FM
Autor Wiadomość
adi1525
Nowy na forum


Dołączył: 02 Sie 2015
Posty: 10
Skąd: Wilkowice
Wysłany: 2017-04-25, 11:28   OrCAD symulacja modulacji FM

Witam, symuluję modulator FM w OrCAD captur i nie mogę uzyskać poprawnego przebiegu podczas symulacji Transient.
Jest to prosty układ z diodą pojemnościową, która jest równolegle połączona do C1, C2 i L2 aby powstało sprzężenie zwrotne (generator Colpittsa).
Na schemacie są wyświetlone wartości prądu, napięcia i mocy dla punktu pracy.

Ktoś ma jakieś pomysły? ;)

Ustawienia symulacji dla analizy typu Transient
Plik ściągnięto 903 raz(y) 37,79 KB

Taki przebieg powinienem uzyskać
Plik ściągnięto 3 raz(y) 103,47 KB

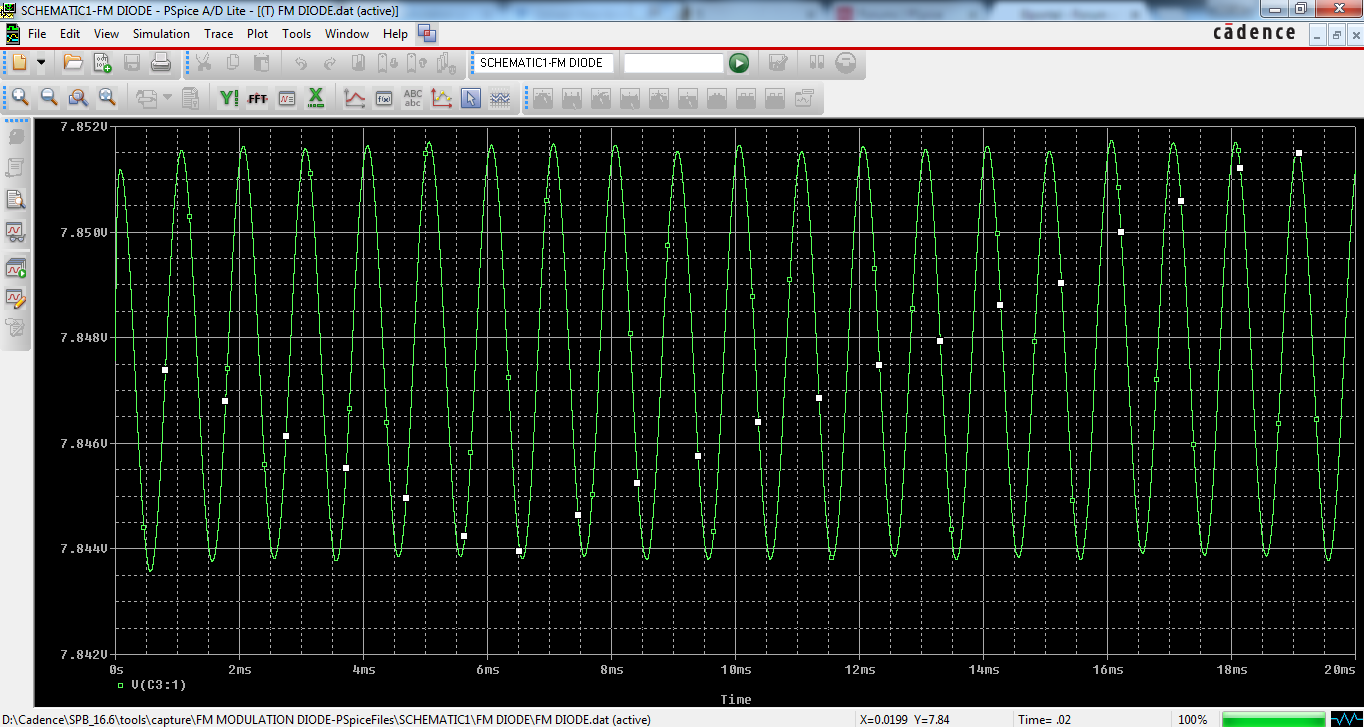

Taki sygnał otrzymuję na wyjściu
Plik ściągnięto 4 raz(y) 113,68 KB

Plik ściągnięto 5 raz(y) 124,5 KB
